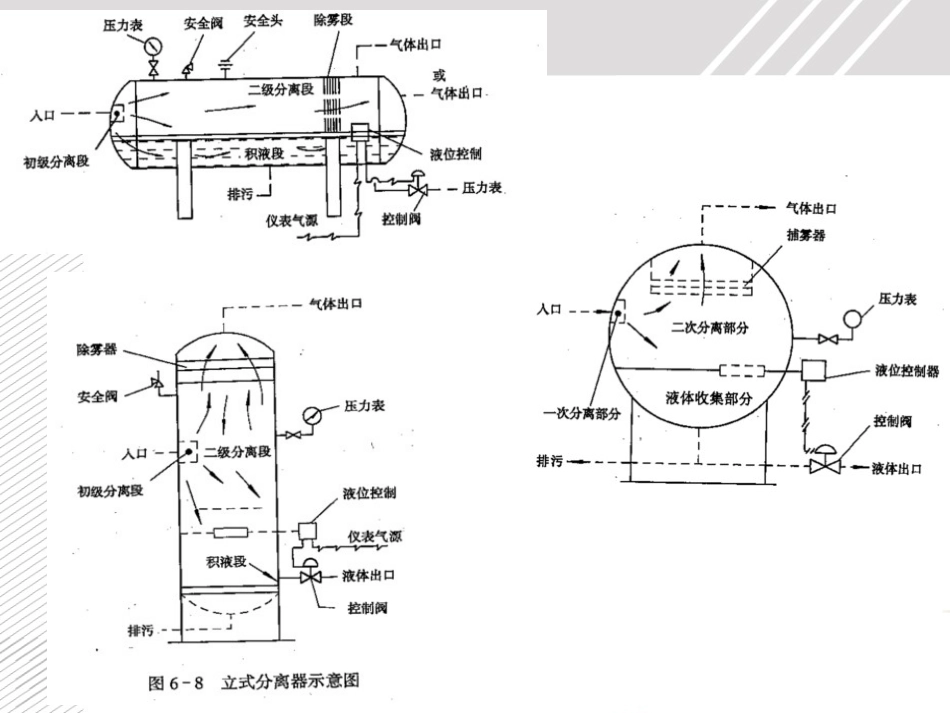

根据液体流动的方向和安装形式，分离器又可分为卧式的，立式的和球形的等几种。油气分离器分类特点：1、球形分离器耐高压，但制造困难高，液面波动，采用较少。2、卧式分离器占地面积大，液面相对稳定，适用处理气体量较大时。3、立式占地面积小，便于控制液面，排污容易，适用于固体颗粒多，气量相对较少时。主体容器一、基本结构：分离部分液面控制机构压力控制机构附件油气分离器结构工作原理油气混合物进入分离器后喷洒在散油帽上使油气分开。还可稳定液面进油管散油帽分离筒进油管：油气混合物的进口分离筒：储存油气混合物并使其分离的密闭圆筒散油帽：一、基本结构：分离器隔板分离器隔板：在分离器下部油水界面处焊的金属圆板直径与分离筒内径相同，但边缘有缺口，使其上下连通，其面上为油下面为水，中间与出油管线连通。一、基本结构：分离器隔板下面的容积内装有水，其侧下部焊有小水包，小水包中间焊有小隔板，小水包中的水与分离器隔板以下的大水包及玻璃管相连通。小水包水包：一、基本结构：分离器伞出气管在分离筒的上部，由两层伞状盖子组成。使上升的气体改变流动方向，使其中携带的小液滴粘附在上面，起到二次分离的作用。分离伞出气管进入分离器的油气混合物进行计量时天然气的外出通道一、基本结构：量油玻璃管支架量油玻璃管通过闸门及管线，其上端与分离器顶部相通下部与小水包连通，玻璃管与分离筒构成一个连通器供量油用。支架用来支撑分离器。一、基本结构：排油管是分离器中的油排出通道，其焊在分离器隔板中心处，并与分离器隔板以上相通。排油管一、基本结构：安全阀加水漏斗给分离器的水包加水用。压力表供观察分离器内部的压力安全阀保护分离器，防止压力过高破坏分离器加水漏斗与闸门一、基本结构：油气油气油气混合物经进油管线进入分离器后，喷洒在挡油帽上(散油帽)，扩散后的油靠重力沿管壁下滑到分离器的下部，经排油管排出。同时，气体因密度小而上升，经分离伞集中向上改变流动方向，将气体中的小油滴粘附在伞壁上，聚集后附壁而下，脱油后的气体经分离器顶部出气管进入管线进行测气。二、工作原理：三、玻璃管手动量油原理在分离器侧壁装一高压玻璃管和分离筒构成连通器，根据连通器原理，分离器内液柱压力与玻璃管内水柱压力相平衡，因此，当分离器内液柱上升到一定高度时，玻璃管内水柱也相应上升一定高度，但因液、水密度不同，分离器内液柱和玻璃管中的水柱上升高度也不相同。只要知道玻璃管内水柱高度hw，就可以计算出分离器内液柱上升高度How，记录玻璃管内水柱上升高度所需时间t，则可计算出分离器内液柱重量，就可求出该井日产量。tthDtHDQHhgHghwwowowowowwwowowww量油常数48640013600244122389题四、玻璃管手动量油操作示意图①先开分离器进口阀②再开单井计量阀③关单井来油阀④开气出口阀⑤关出口阀
