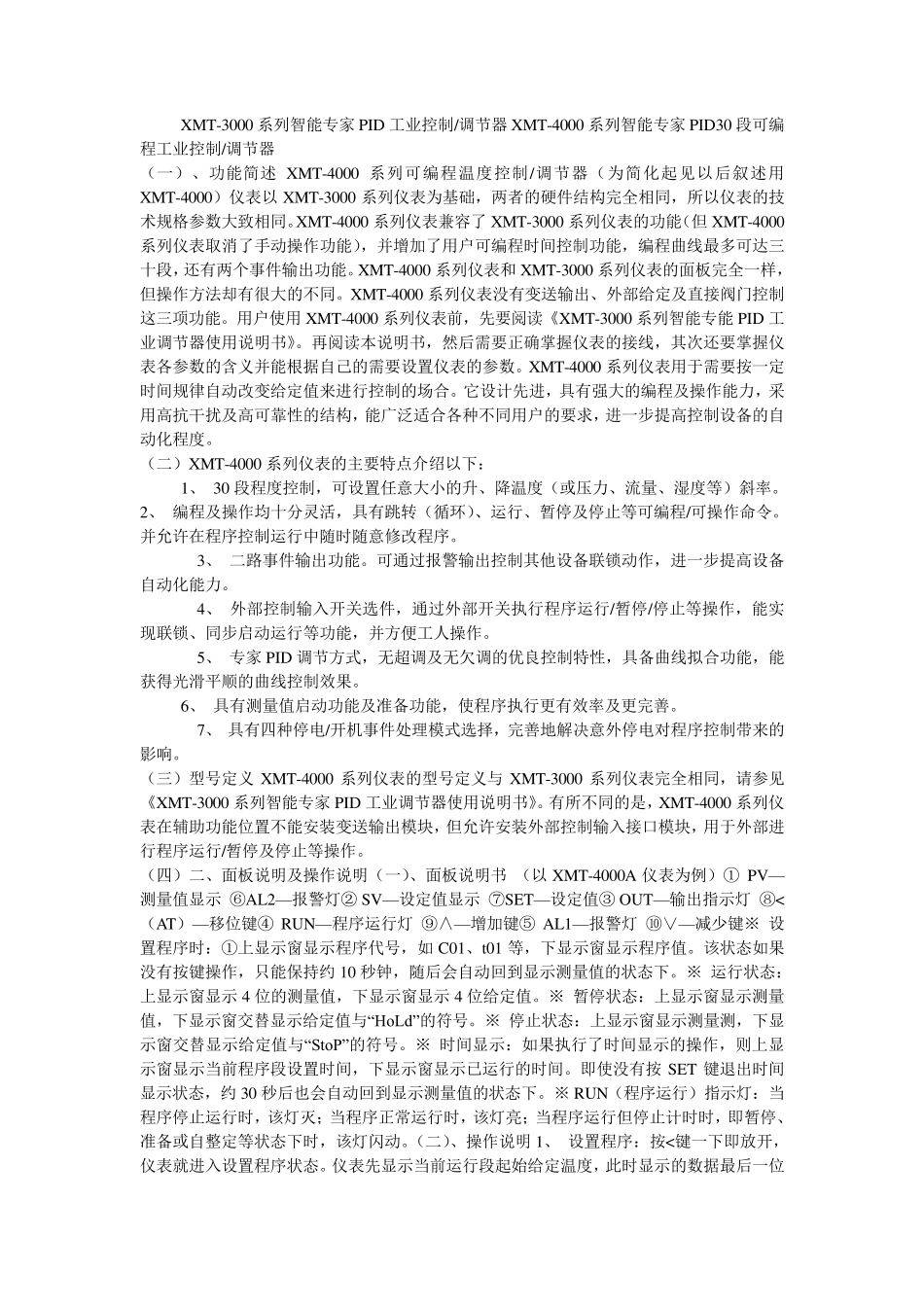

XMT-3000 系列智能专家 PID 工业控制/调节器 XMT-4000 系列智能专家 PID30 段可编程工业控制/调节器 （一）、功能简述 XMT-4000 系列可编程温度控制/调节器（为简化起见以后叙述用XMT-4000）仪表以 XMT-3000 系列仪表为基础，两者的硬件结构完全相同，所以仪表的技术规格参数大致相同。XMT-4000 系列仪表兼容了 XMT-3000 系列仪表的功能（但 XMT-4000系列仪表取消了手动操作功能），并增加了用户可编程时间控制功能，编程曲线最多可达三十段，还有两个事件输出功能。XMT-4000 系列仪表和 XMT-3000 系列仪表的面板完全一样，但操作方法却有很大的不同。XMT-4000 系列仪表没有变送输出、外部给定及直接阀门控制这三项功能。用户使用 XMT-4000 系列仪表前，先要阅读《XMT-3000 系列智能专能 PID 工业调节器使用说明书》。再阅读本说明书，然后需要正确掌握仪表的接线，其次还要掌握仪表各参数的含义并能根据自己的需要设置仪表的参数。XMT-4000 系列仪表用于需要按一定时间规律自动改变给定值来进行控制的场合。它设计先进，具有强大的编程及操作能力，采用高抗干扰及高可靠性的结构，能广泛适合各种不同用户的要求，进一步提高控制设备的自动化程度。 （二）XMT-4000 系列仪表的主要特点介绍以下： 1、 30 段程度控制，可设置任意大小的升、降温度（或压力、流量、湿度等）斜率。 2、 编程及操作均十分灵活，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令。并允许在程序控制运行中随时随意修改程序。 3、 二路事件输出功能。可通过报警输出控制其他设备联锁动作，进一步提高设备自动化能力。 4、 外部控制输入开关选件，通过外部开关执行程序运行/暂停/停止等操作，能实现联锁、同步启动运行等功能，并方便工人操作。 5、 专家 PID 调节方式，无超调及无欠调的优良控制特性，具备曲线拟合功能，能获得光滑平顺的曲线控制效果。 6、 具有测量值启动功能及准备功能，使程序执行更有效率及更完善。 7、 具有四种停电/开机事件处理模式选择，完善地解决意外停电对程序控制带来的影响。 （三）型号定义XMT-4000 系列仪表的型号定义与XMT-3000 系列仪表完全相同，请参见《XMT-3000 系列智能专家 PID 工业调节器使用说明书》。有所不同的是，XMT-4000 系列仪表在辅助功能位置不能安装变送输出模块，但允许安装外部控制输入接口模块，用于外部进行程序运行/暂停及停止等操作。 （四）二、面...
