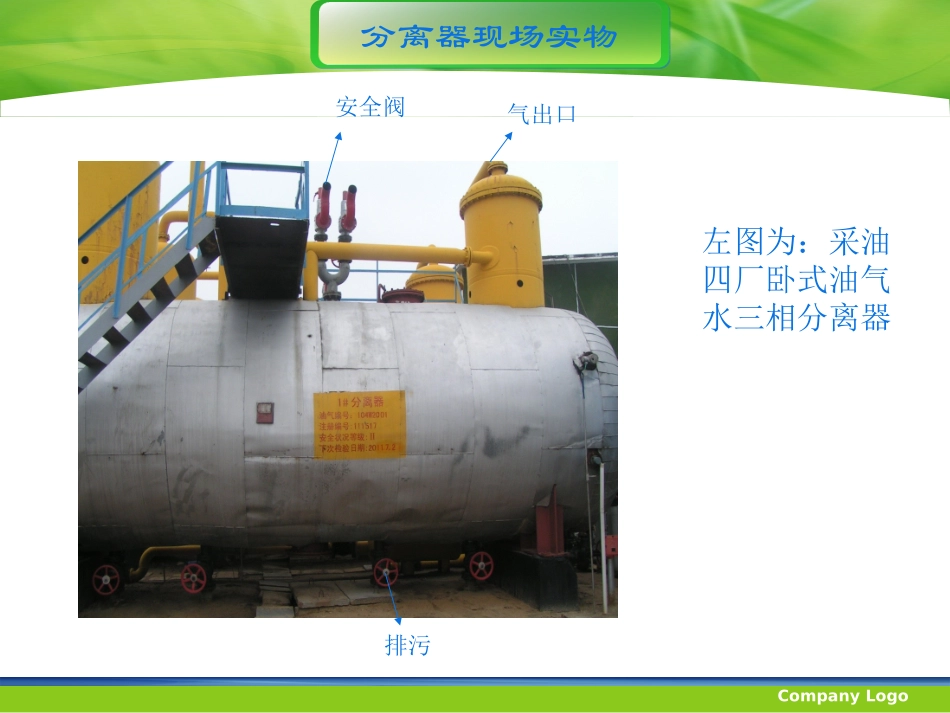

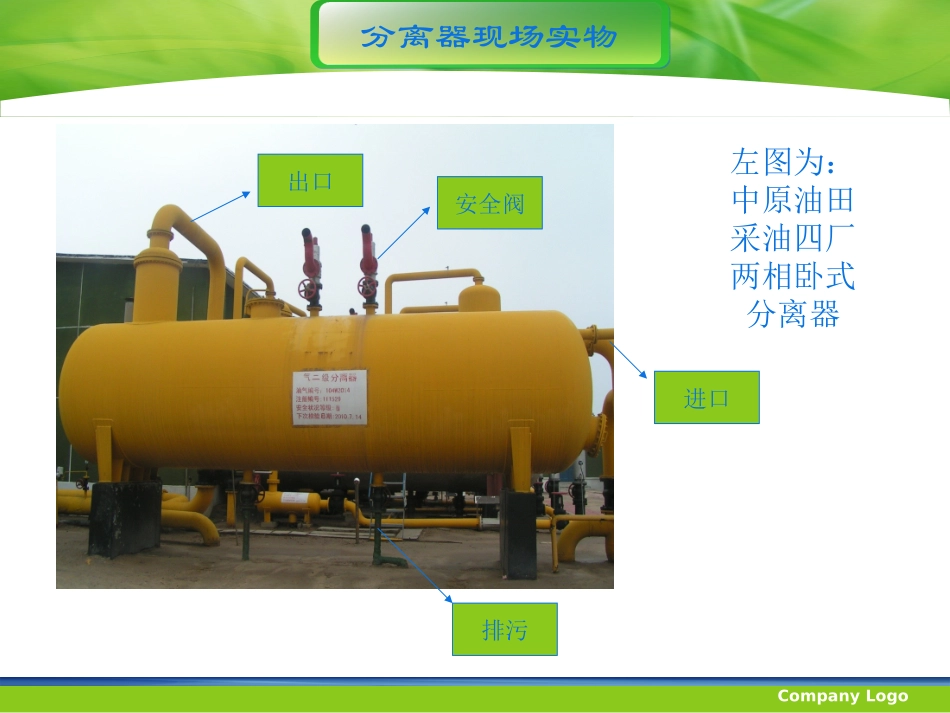

CompanyLogo分离器现场实物排污气出口安全阀左图为：采油四厂卧式油气水三相分离器CompanyLogo分离器现场实物进口出口排污安全阀左图为：中原油田采油四厂两相卧式分离器CompanyLogo分离器现场实物气出口进口排污左图为：中原油田采油四厂文二联合站天然气立式分离器CompanyLogo分离器现场实物分离器进口采用旋风分离左图为：中原油田采油四厂油、气、水三相分离器组CompanyLogo分离器的类型和功能分离器的类型和功能一一一一分离器的分离过程分离器的分离过程二二二二分离器的工作原理分离器的工作原理三三三三分离器的结构分离器的结构四四四四CompanyLogo分离器的类型和功能分离器的类型和功能油气分离器的类型按外形分：立式分离器、卧室分离器、球式分离器；按用途分：生产分离器、计量分离器、三相分离器；按工作压力分：真空分离器（设计工作压力<0.1兆帕）;低压分离器（设计工作压力<1.5兆帕）;中压分离器（设计工作压力1.5-6.0兆帕）;高压分离器（设计工作压力>6.0兆帕）。油气分离器的功能实现液相和气相分离，从液相中除去气泡。在分离器中维持适当压力、足够的气体或液体外输所需要的能量。在分离器中维持一定的液面，以保证气、液正常分输。CompanyLogo分离器的分离过程主要有以下四个过程:1、初分离过程：依靠离心分离对大量的液体进行分离。2、沿降过程：在分离器内有一定的沿降空间，依靠重力和沿降原理，进行油气分离。3、捕雾过程：气体离开沿降段后，仍有细小的液滴，捕雾段的作用是采用碰撞原理将气体从液体中除去。4、集液过程：集液段的作用是储集以上各过程分离出来的液体，并有相应的液面控制系统使分离后的液体尽量不受气流扰动的影响，并有足够的空间适应处理量的变化。分离器的分离过程分离器的分离过程CompanyLogo油气的分离器中进行分离主要依靠重力、离心力和粘着力的作用完成的。1、重力沿降分离2、离心分离3、碰撞分离分离器的工作原理分离器的工作原理CompanyLogo分离分离部分部分分离部分是分离器的重要部分，直接影响分离效果。分离部分包括：初次分离、主要分离和油雾捕集器三个部分。根据油气的分离形式和操作压力的要求，选用不同的液面控制机构，通常有：1）浮子控制机械动作的阀;2)浮子控制传动器操作的阀；3）置换式控制操作薄膜头阀。油气分离后的原油要流入油罐，为了在油气分离器中原油能克服油罐的静液柱压力，因此油气分离器工作时要保持一定的工作压力。保持压力稳定的方法，是在分离器排气管上安装一个阀门来控制，在密闭流程中常采用自动控制来调节压力。分离器的结构分离器的结构液面控液面控制部分制部分压力控压力控制部分制部分CompanyLogo分离器液位控阀CompanyLogo分离器结构图油水DN25016排污阀旋风分离器安全阀捕雾器布液板进液管防冲板沉降室集油槽集水管聚结板油出口阀油出口阀排污大盖人孔大盖分气包CompanyLogo2#分离器尺寸标注油室宽：110cm，防腐蚀锌块安装高度为141cm，间距112cm，共三对。油水DN25016沉降室300cm207cm59cmφ426φ520φ520φ520φ1500178cm119cm28cm80cm52cm67cm50cm60cm50cm20cm50cm140cm
