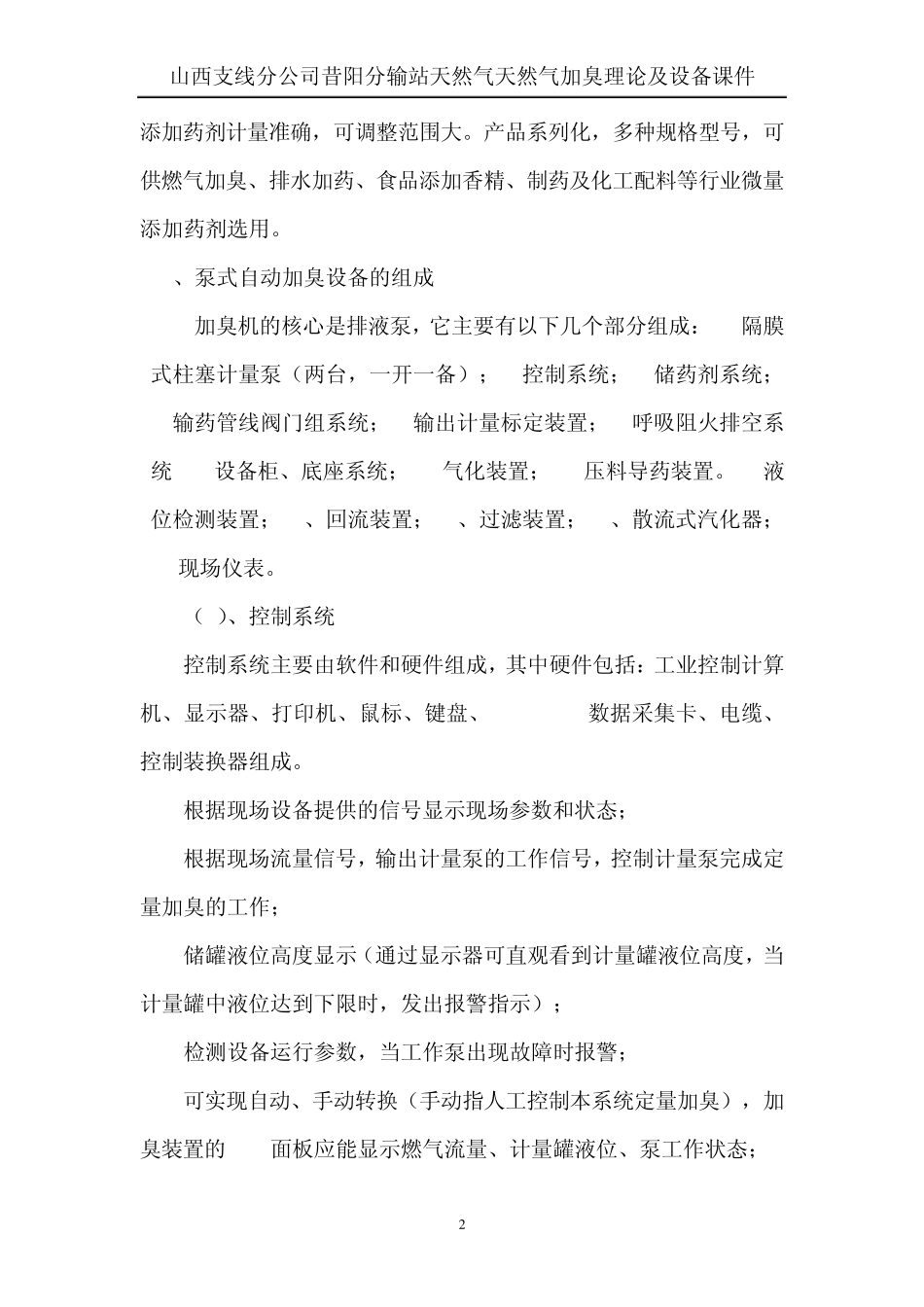

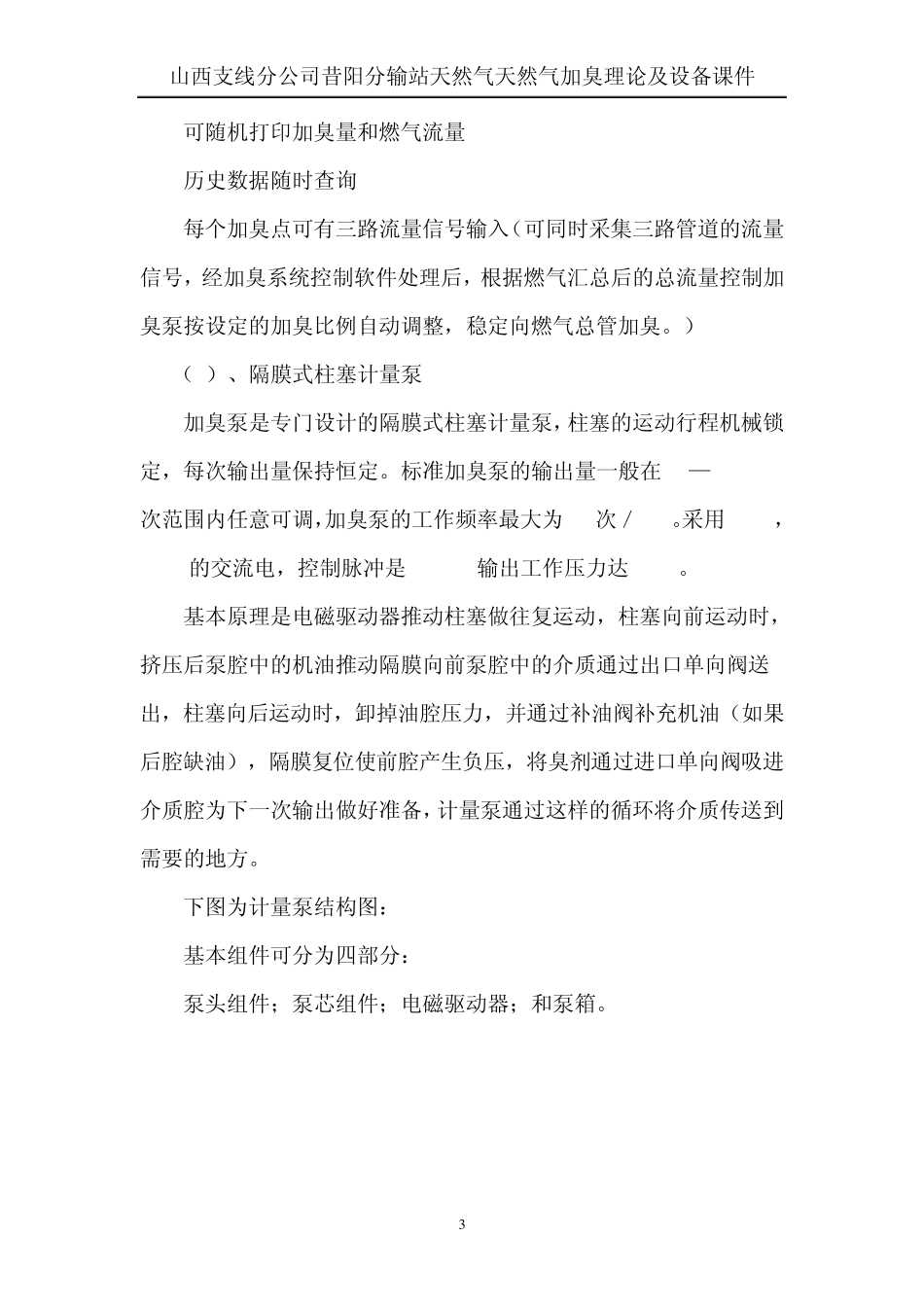

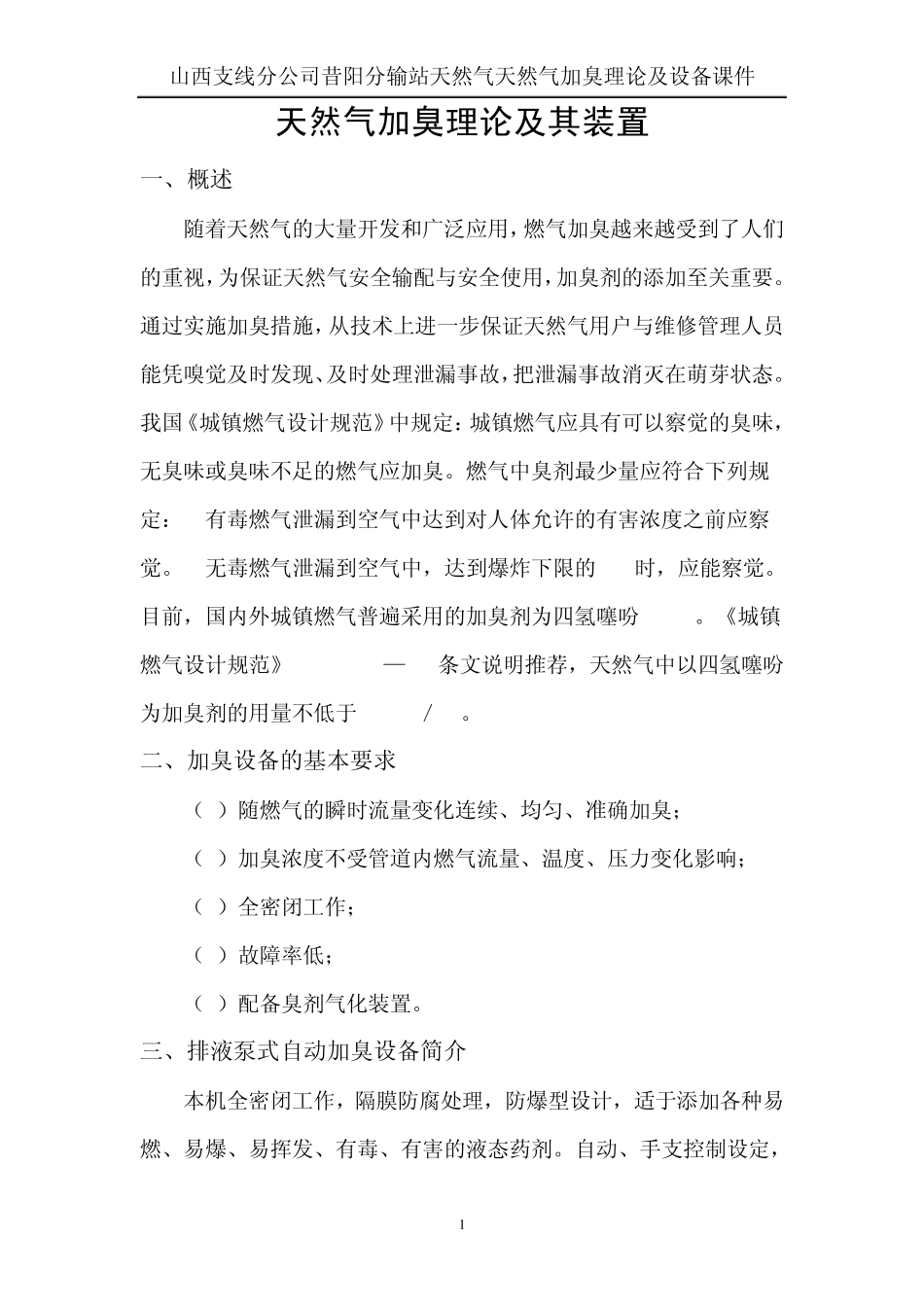

山西支线分公司昔阳分输站天然气天然气加臭理论及设备课件 1 天然气加臭理论及其装置 一、概述 随着天然气的大量开发和广泛应用，燃气加臭越来越受到了人们的重视，为保证天然气安全输配与安全使用，加臭剂的添加至关重要。通过实施加臭措施，从技术上进一步保证天然气用户与维修管理人员能凭嗅觉及时发现、及时处理泄漏事故，把泄漏事故消灭在萌芽状态。我国《城镇燃气设计规范》中规定：城镇燃气应具有可以察觉的臭味，无臭味或臭味不足的燃气应加臭。燃气中臭剂最少量应符合下列规定：1.有毒燃气泄漏到空气中达到对人体允许的有害浓度之前应察觉。2.无毒燃气泄漏到空气中，达到爆炸下限的 20%时，应能察觉。目前，国内外城镇燃气普遍采用的加臭剂为四氢噻吩(THT)。《城镇燃气设计规范》(GB 50028—93)条文说明推荐，天然气中以四氢噻吩为加臭剂的用量不低于 20 mg／m3。 二、加臭设备的基本要求 （1）随燃气的瞬时流量变化连续、均匀、准确加臭； （2）加臭浓度不受管道内燃气流量、温度、压力变化影响； （3）全密闭工作； （4）故障率低； （5）配备臭剂气化装置。 三、排液泵式自动加臭设备简介 本机全密闭工作，隔膜防腐处理，防爆型设计，适于添加各种易燃、易爆、易挥发、有毒、有害的液态药剂。自动、手支控制设定，山西支线分公司昔阳分输站天然气天然气加臭理论及设备课件 2 添加药剂计量准确，可调整范围大。产品系列化，多种规格型号，可供燃气加臭、排水加药、食品添加香精、制药及化工配料等行业微量添加药剂选用。 1、泵式自动加臭设备的组成: 加臭机的核心是排液泵，它主要有以下几个部分组成：1, 隔膜式柱塞计量泵（两台，一开一备）；2,控制系统；3,储药剂系统；4,输药管线阀门组系统；5,输出计量标定装置；6,呼吸阻火排空系统; 7,设备柜、底座系统； 8,气化装置； 9,压料导药装置。10液位检测装置；11、回流装置；12、过滤装置；13、散流式汽化器；14现场仪表。 （1）、控制系统 控制系统主要由软件和硬件组成，其中硬件包括：工业控制计算机、显示器、打印机、鼠标、键盘、PLC-711B数据采集卡、电缆、控制装换器组成。 根据现场设备提供的信号显示现场参数和状态； 根据现场流量信号，输出计量泵的工作信号，控制计量泵完成定量加臭的工作； 储罐液位高度显示（通过显示器可直观看到计量罐液位高度，当计量罐中液位达到下限时，发出报警指示）； 检测设备运行参数，当工作泵出现故障时报警；...
