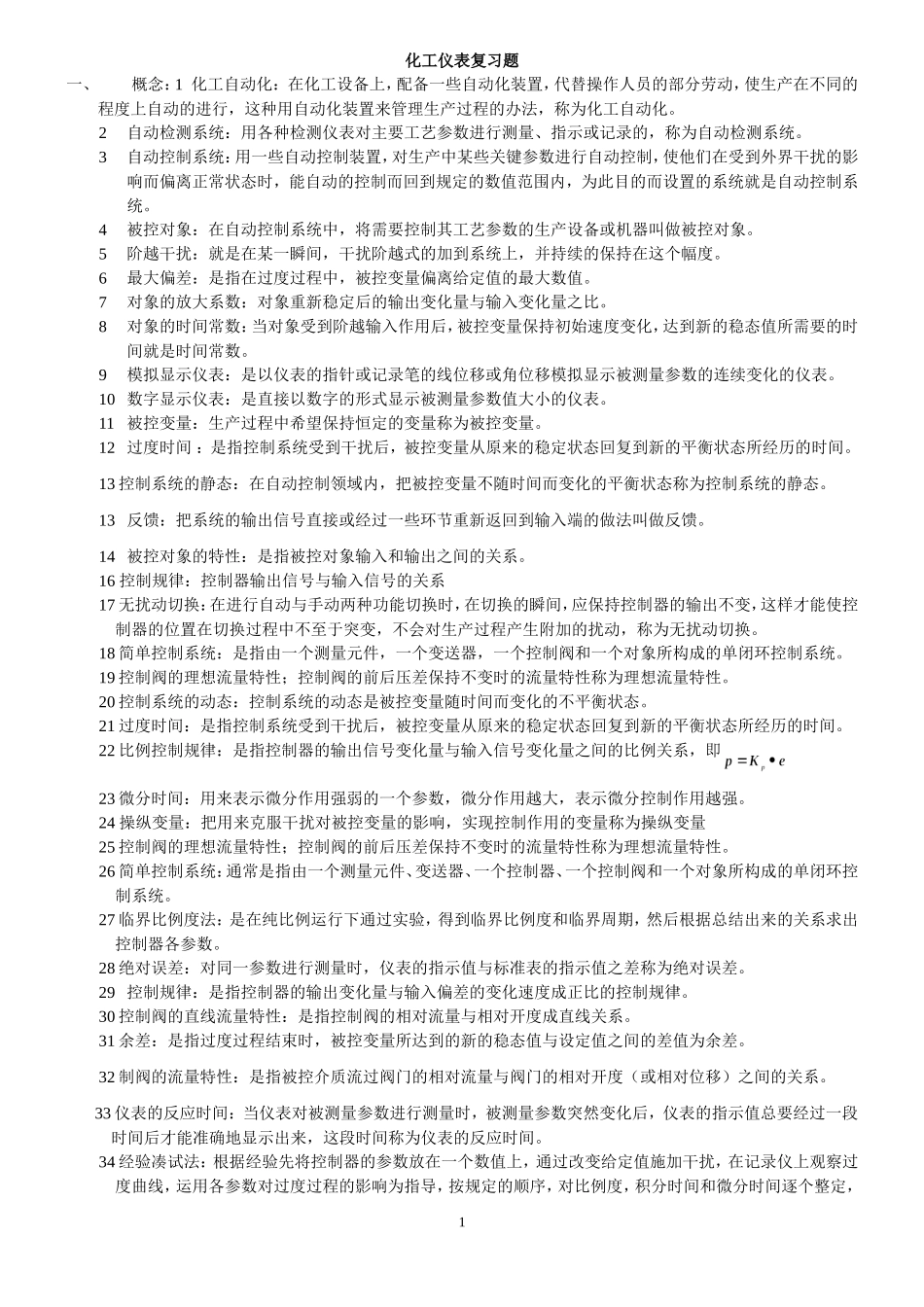

化工仪表复习题一、概念:1化工自动化:在化工设备上,配备一些自动化装置,代替操作人员的部分劳动,使生产在不同的程度上自动的进行,这种用自动化装置来管理生产过程的办法,称为化工自动化。2自动检测系统:用各种检测仪表对主要工艺参数进行测量、指示或记录的,称为自动检测系统。3自动控制系统:用一些自动控制装置,对生产中某些关键参数进行自动控制,使他们在受到外界干扰的影响而偏离正常状态时,能自动的控制而回到规定的数值范围内,为此目的而设置的系统就是自动控制系统。4被控对象:在自动控制系统中,将需要控制其工艺参数的生产设备或机器叫做被控对象。5阶越干扰:就是在某一瞬间,干扰阶越式的加到系统上,并持续的保持在这个幅度。6最大偏差:是指在过度过程中,被控变量偏离给定值的最大数值。7对象的放大系数:对象重新稳定后的输出变化量与输入变化量之比。8对象的时间常数:当对象受到阶越输入作用后,被控变量保持初始速度变化,达到新的稳态值所需要的时间就是时间常数。9模拟显示仪表:是以仪表的指针或记录笔的线位移或角位移模拟显示被测量参数的连续变化的仪表。10数字显示仪表:是直接以数字的形式显示被测量参数值大小的仪表。11被控变量:生产过程中希望保持恒定的变量称为被控变量。12过度时间:是指控制系统受到干扰后,被控变量从原来的稳定状态回复到新的平衡状态所经历的时间。13控制系统的静态:在自动控制领域内,把被控变量不随时间而变化的平衡状态称为控制系统的静态。13反馈:把系统的输出信号直接或经过一些环节重新返回到输入端的做法叫做反馈。14被控对象的特性:是指被控对象输入和输出之间的关系。16控制规律:控制器输出信号与输入信号的关系17无扰动切换:在进行自动与手动两种功能切换时,在切换的瞬间,应保持控制器的输出不变,这样才能使控制器的位置在切换过程中不至于突变,不会对生产过程产生附加的扰动,称为无扰动切换。18简单控制系统:是指由一个测量元件,一个变送器,一个控制阀和一个对象所构成的单闭环控制系统。19控制阀的理想流量特性;控制阀的前后压差保持不变时的流量特性称为理想流量特性。20控制系统的动态:控制系统的动态是被控变量随时间而变化的不平衡状态。21过度时间:是指控制系统受到干扰后,被控变量从原来的稳定状态回复到新的平衡状态所经历的时间。22比例控制规律:是指控制器的输出信号变化量与输入信号变化量之间的比例关系,即23微分时间:用来表示微分作用强弱的一个参数,微分作用越大,表示微分控制作用越强。24操纵变量:把用来克服干扰对被控变量的影响,实现控制作用的变量称为操纵变量25控制阀的理想流量特性;控制阀的前后压差保持不变时的流量特性称为理想流量特性。26简单控制系统:通常是指由一个测量元件、变送器、一个控制器、一个控制阀和一个对象所构成的单闭环控制系统。27临界比例度法:是在纯比例运行下通过实验,得到临界比例度和临界周期,然后根据总结出来的关系求出控制器各参数。28绝对误差:对同一参数进行测量时,仪表的指示值与标准表的指示值之差称为绝对误差。29控制规律:是指控制器的输出变化量与输入偏差的变化速度成正比的控制规律。30控制阀的直线流量特性:是指控制阀的相对流量与相对开度成直线关系。31余差:是指过度过程结束时,被控变量所达到的新的稳态值与设定值之间的差值为余差。32制阀的流量特性:是指被控介质流过阀门的相对流量与阀门的相对开度(或相对位移)之间的关系。33仪表的反应时间:当仪表对被测量参数进行测量时,被测量参数突然变化后,仪表的指示值总要经过一段时间后才能准确地显示出来,这段时间称为仪表的反应时间。34经验凑试法:根据经验先将控制器的参数放在一个数值上,通过改变给定值施加干扰,在记录仪上观察过度曲线,运用各参数对过度过程的影响为指导,按规定的顺序,对比例度,积分时间和微分时间逐个整定,1直到获得满意的过度过程为止。35仪表的灵敏度:在数值上等于被测参数变化量所引起的仪表指针移动的距离(或转角)。二、选择题2在以下仪表中属于开环式检测仪表的是(A)A、电容式压力变送器B、压阻式压...
