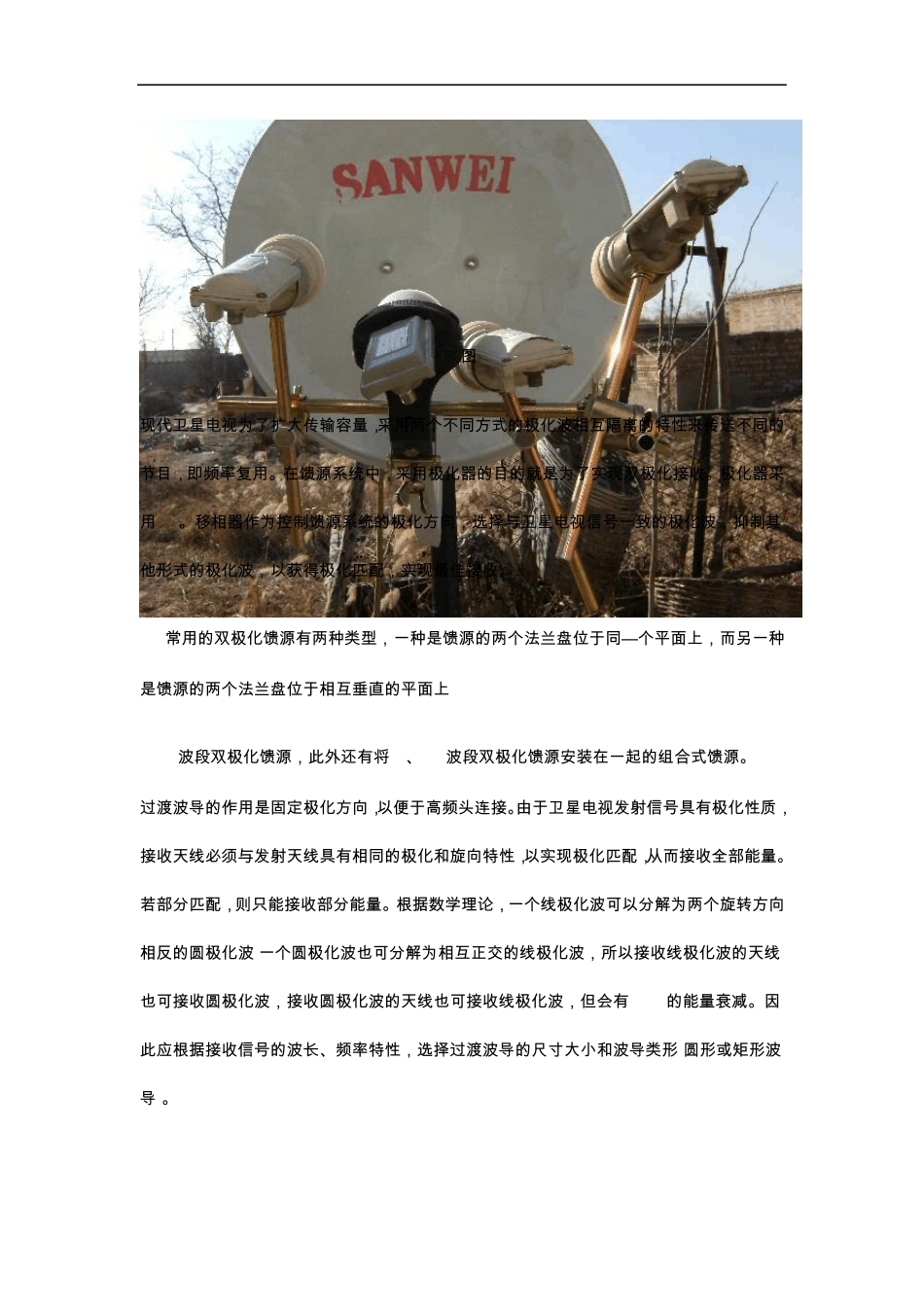

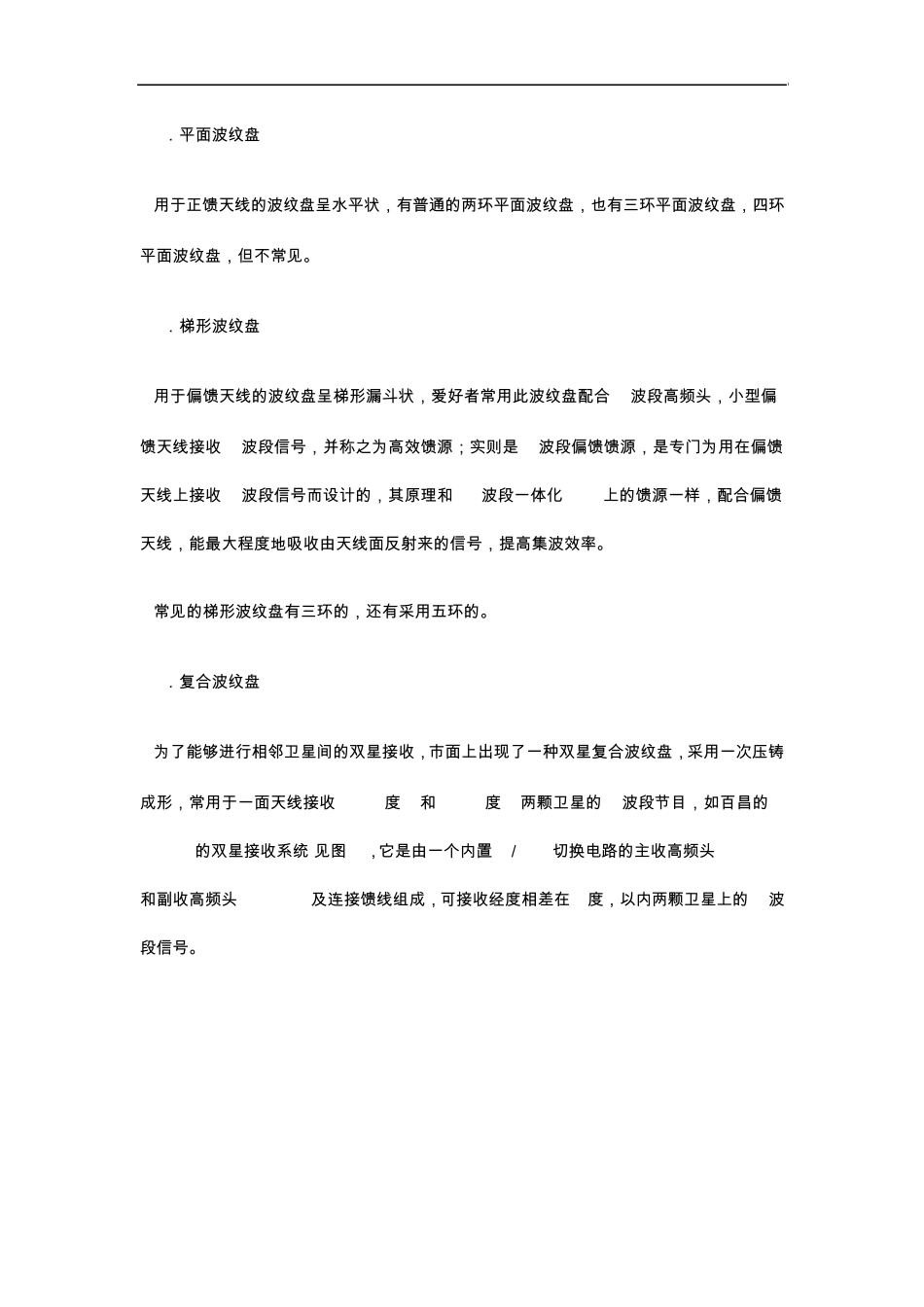

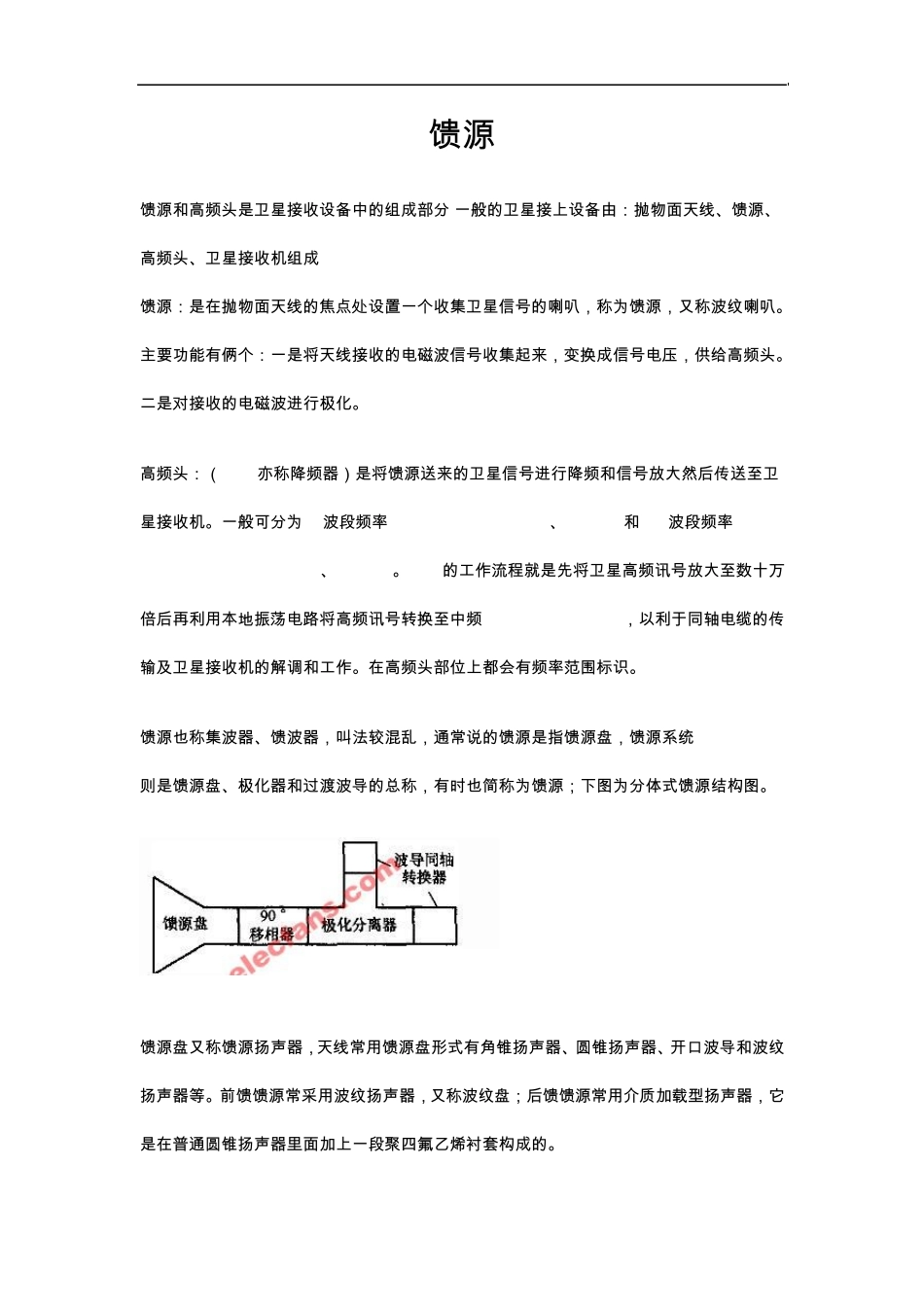

馈 源 馈 源 和 高 频 头 是 卫 星 接 收 设 备 中 的 组 成 部 分 .一 般 的 卫 星 接 上 设 备 由 : 抛 物 面 天 线 、馈 源 、高 频 头 、卫 星 接 收 机组 成 . 馈 源 : 是 在抛 物 面 天 线 的 焦点处设 置一 个收 集卫 星 信号的 喇叭,称为馈 源 ,又称波纹喇叭。主要功能有俩个: 一 是 将天 线 接 收 的 电磁波信号收 集起来,变换成 信号电压,供给高 频 头 。二是 对接 收 的 电磁波进行极化。 高 频 头 : (LNB亦称降频 器)是 将馈 源 送来的 卫 星 信号进行降频 和 信号放大然后传送至卫星 接 收 机。一 般 可分 为 C波段频 率 LNB(3.7GHz-4.2GHz、18-21V)和 Ku波段频 率LNB(10.7GHz-12.75GHz、12-14V)。LNB的 工作流程就是 先将卫 星 高 频 讯号放大至数十万倍后再利用本地振荡电路将高 频 讯号转换至中 频 950MHz-2050MHz,以利于同轴电缆的 传输及卫 星 接 收 机的 解调和 工作。在高 频 头 部 位上 都会有频 率范围标识。 馈 源 也称集波器、馈 波器,叫法较混乱,通常说的 馈 源 是 指馈 源 盘,馈 源 系统 则是 馈 源 盘、极化器和 过渡波导的 总称,有时也简称为馈 源 ;下图为分 体式馈 源 结构图。 馈 源 盘又称馈 源 扬声器,天 线 常用馈 源 盘形式有角锥扬声器、圆锥扬声器、开口波导和 波纹扬声器等。前馈 馈 源 常采用波纹扬声器,又称波纹盘;后馈 馈 源 常用介质加载型扬声器,它是 在普通圆锥扬声器里面 加上 一 段聚四氟乙烯衬套构成 的 。 1. 平 面 波 纹 盘 用 于 正 馈 天 线 的 波 纹 盘 呈 水 平 状 , 有 普 通 的 两 环 平 面 波 纹 盘 , 也 有 三 环 平 面 波 纹 盘 , 四 环平 面 波 纹 盘 , 但 不 常 见 。 2. 梯形波 纹 盘 用 于 偏馈 天 线 的 波 纹 盘 呈 梯形漏斗状 , 爱好者常 用 此波 纹 盘 配合 C波 段高频头, 小型偏馈 天 线 接收 C波 段信号, 并称之为高效馈 源;实则是 C波 段偏馈 馈 源, 是专门为用 在偏馈天 线 上接收 C波 段信号而设计的 , 其原理和 Ku波 段一体化 LNB上的 馈 源一样, 配合偏馈天 线 , 能最大程度地吸收由天 线 面 反射来的 信号, 提高集波 效...
