太阳能光伏发电站检测设备

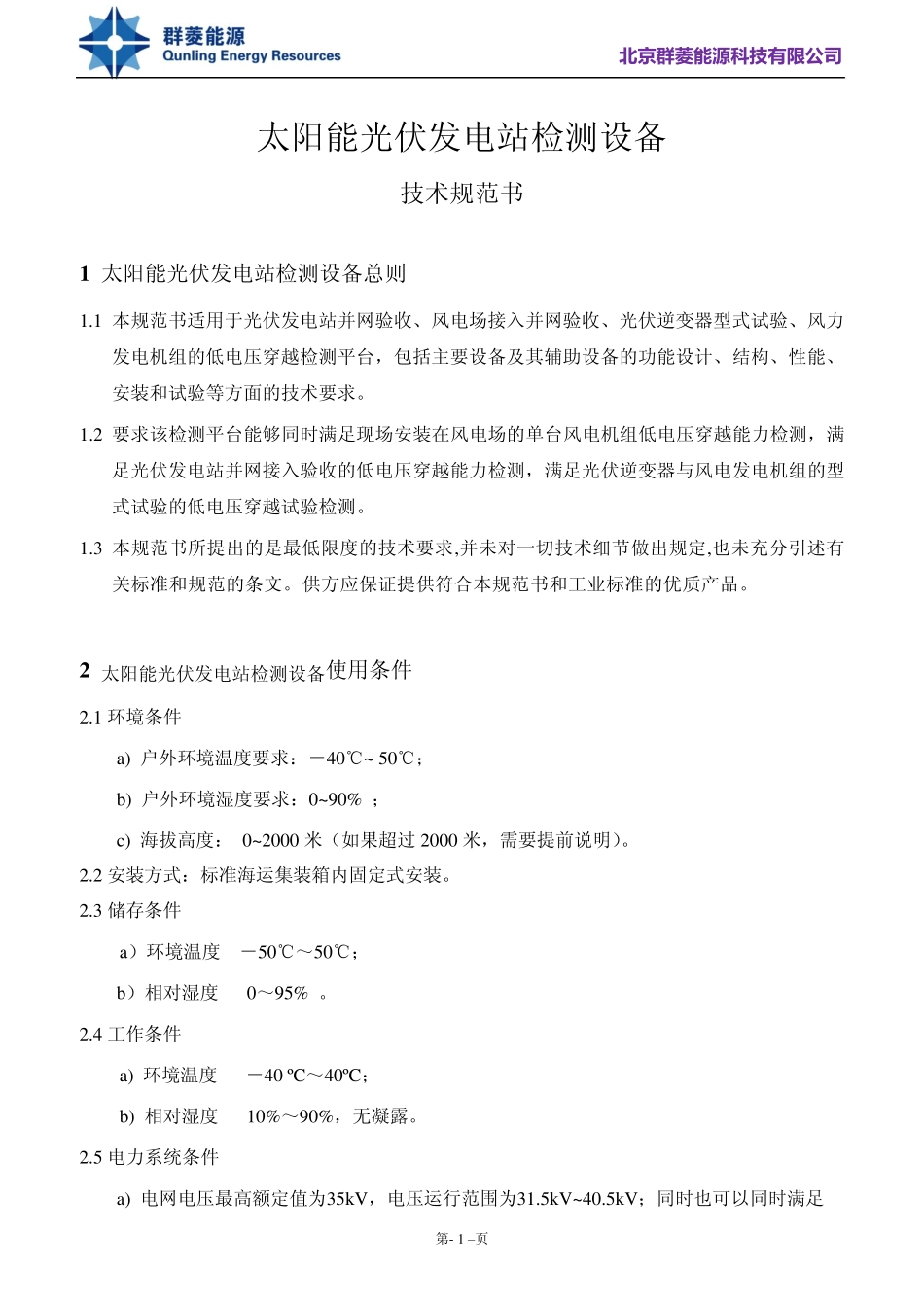

北 京群菱能源科技有限公司 第- 1 –页 太阳能光伏发电站检测设备 技术规范书 1 太阳能光伏发电站检测设备总则 1.1 本规范书适用于光伏发电站并网验收、风电场接入并网验收、光伏逆变器型式试验、风力发电机组的低电压穿越检测平台，包括主要设备及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 要求该检测平台能够同时满足现场安装在风电场的单台风电机组低电压穿越能力检测，满足光伏发电站并网接入验收的低电压穿越能力检测，满足光伏逆变器与风电发电机组的型式试验的低电压穿越试验检测。 1.3 本规范书所提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文。供方应保证提供符合本规范书和工业标准的优质产品。 2 太阳能光伏发电站检测设备使用条件 2.1 环境条件 a) 户外环境温度要求：－40℃~ 50℃； b) 户外环境湿度要求：0~90% ； c) 海拔高度： 0~2000 米（如果超过 2000 米，需要提前说明）。 2.2 安装方式：标准海运集装箱内固定式安装。 2.3 储存条件 a）环境温度 －50℃～50℃； b）相对湿度 0～95% 。 2.4 工作条件 a) 环境温度 －40 ºC～40ºC； b) 相对湿度 10%～90%，无凝露。 2.5 电力系统条件 a) 电网电压最高额定值为35kV，电压运行范围为31.5kV~40.5kV；同时也可以同时满足北 京群菱能源科技有限公司 第- 2 –页 10kV\20kV电网电压的试验检测。 b) 电网频率允许范围：48~52Hz； c) 电网三相电压不平衡度：<= 4%； d) 电网电压总谐波畸变率：<= 5%。 2.6 负载条件 负载包括直驱或双馈式等风力发电机组，其总容量不大于6.0MVA。其控制和操作需要满足国家关于风电机组电电压穿越测试与光伏发电站的相关测试规程技术要求。 本检测平台能够同时满足同等条件下光伏电站或光伏逆变器的低电压穿越能力测试。 2.7 接地电阻：<=5Ω。 3 太阳能光伏发电站检测设备的技术要求 3.1 结构及原理要求 根据模拟实际电网短路故障的要求，测试系统须采用阻抗分压方式，原理如下图 1 所示(以实际为准)。测试系统串联接入风电机组出口变压器高压侧(35kV、20 kV、10 kV 侧)。 图 1 测试系统原理图 3.2 测试系统功能要求 （1）整体要求 北 京群菱能源科技有限公司 第- 3 –页  测试系统紧凑式安装；  任何测试引起的测试系统电网侧电压波动均小于5%Un；  测试接入系统电压...
