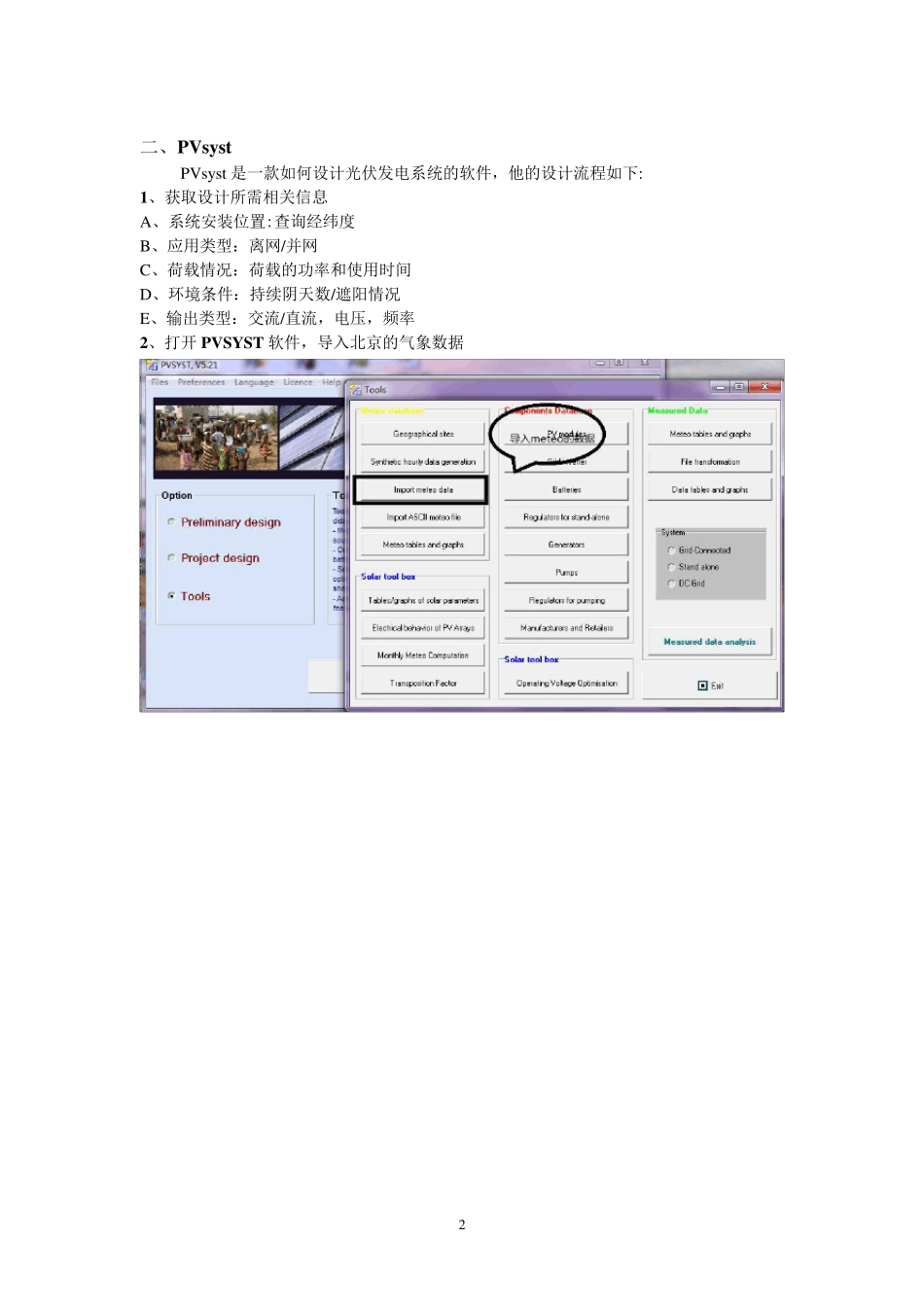

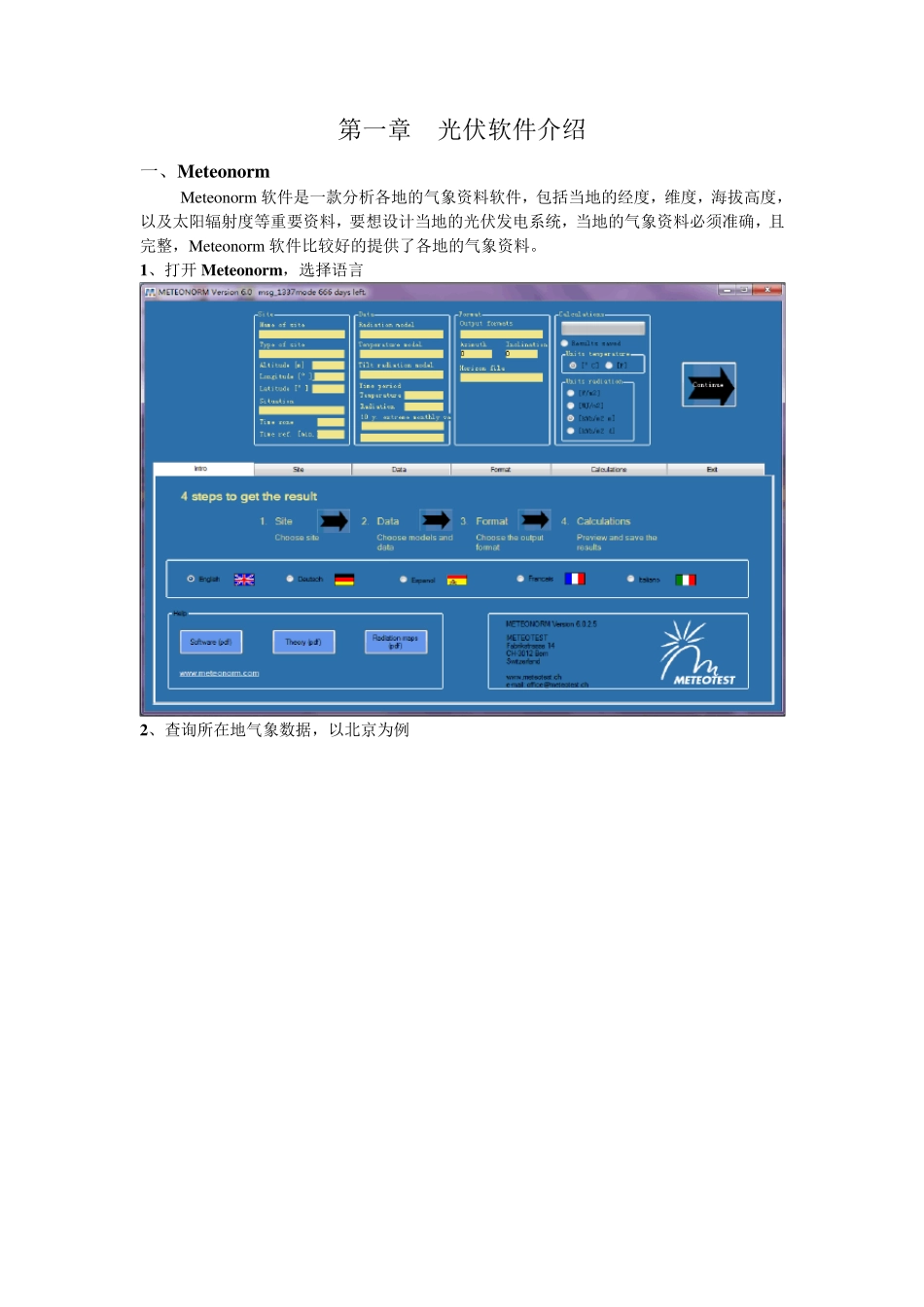

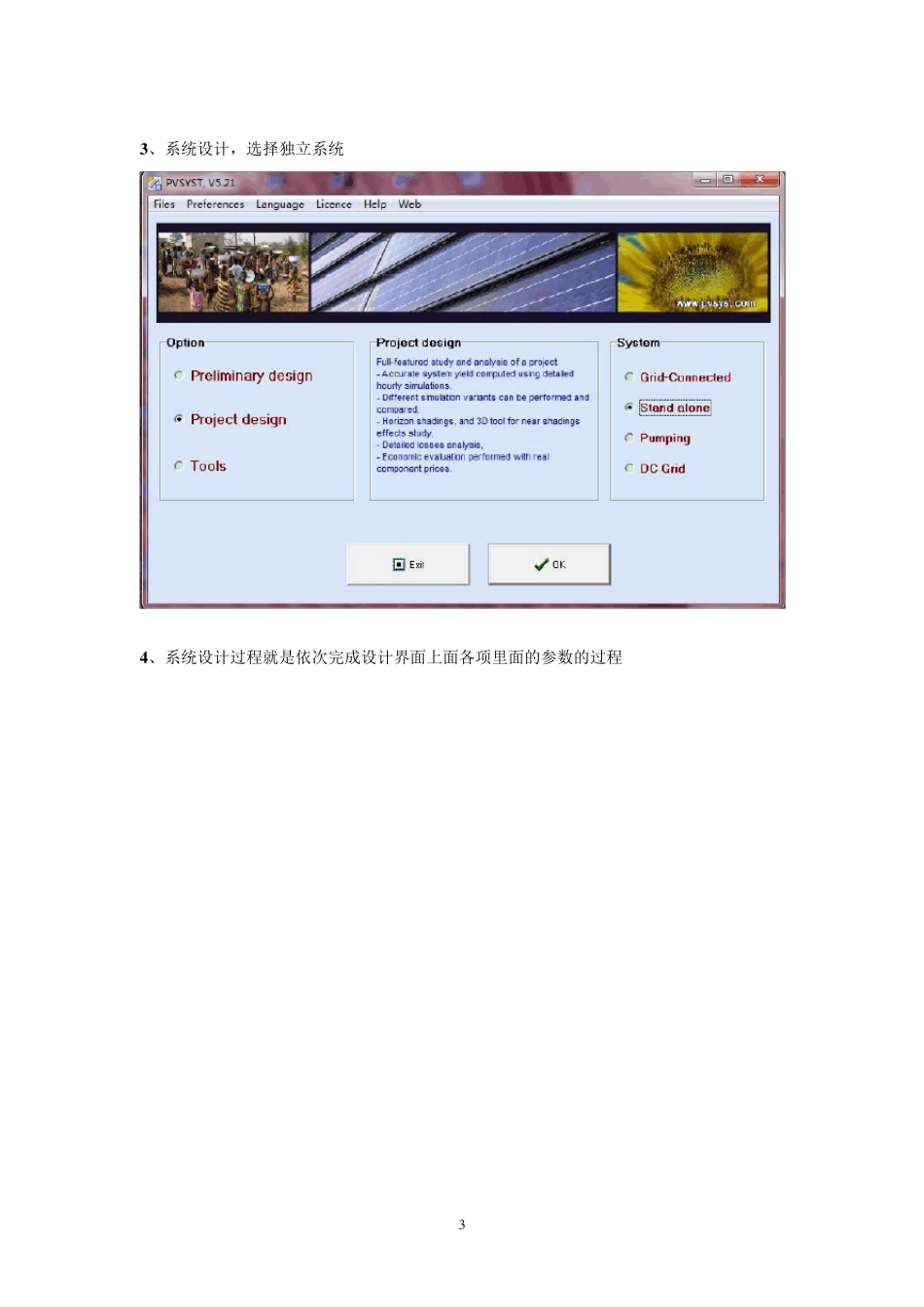

第一章 光伏软件介绍 一、Meteonorm Meteonorm 软件是一款分析各地的气象资料软件,包括当地的经度,维度,海拔高度,以及太阳辐射度等重要资料,要想设计当地的光伏发电系统,当地的气象资料必须准确,且完整,Meteonorm 软件比较好的提供了各地的气象资料。 1、打开 Meteonorm,选择语言 2、查询所在地气象数据,以北京为例 2 二、PVsy st PVsy st 是一款如何设计光伏发电系统的软件,他的设计流程如下: 1、获取设计所需相关信息 A、系统安装位置:查询经纬度 B、应用类型:离网/并网 C、荷载情况:荷载的功率和使用时间 D、环境条件:持续阴天数/遮阳情况 E、输出类型:交流/直流,电压,频率 2、打开 PVSYST 软件,导入北京的气象数据 3 3 、系统设计,选择独立系统 4 、系统设计过程就是依次完成设计界面上面各项里面的参数的过程 4 5 、导入北京的气象数据 如果 PVSYST 中没有安装地的信息, 可采用以下方式(也就是使用之前提到的 meteonorm6.0 软件): (一)利用 Google earth 找到安装地点的经纬度 (二)利用 meteonorm6.0 软件计算该地点十年的气象参数,并保存为*.dat 文件 (三)将该文件保存到 PVSYST 子目录的 Meteo 文件夹里面 (四)点击 PVSYST 主界面的 TOOLS 然后按图示步骤导入数据 (五)完成数据导入后,重新从步骤 3 开始进行设计 6 、选择好安装点信息后,对其他数据进行设定 5 当地的太阳光漫反射数值一般选择0.2 7、选择orientation确定倾斜角 一般采用固定倾斜角度安装(Fix ed tilted plane),倾斜角度可以根据设计要求选择或选择能量损失最小来确定倾斜角度 6 8、需要考虑阴影时,选择near shading 来设定阴影情况 点击 Constru ction/Perspectiv e 进行阴影设置,对建立好的模型进行阴影分析(阴影分析图),保存后,点击 table 得到阴影分析表 9、选择 sy stem 进入荷载参数设置界面 7 10、选择simu lation进行模拟计算 进行模拟计算并通过点击report得到模拟计算报告,保存报告 8 1 1 、设计完成 其他类型设计基本相同,在设计过程中注意软件界面中的提示。 说明:软件不同版本的界面可能有所不同。
