太阳能光伏逆变并网及储能电站技术方案

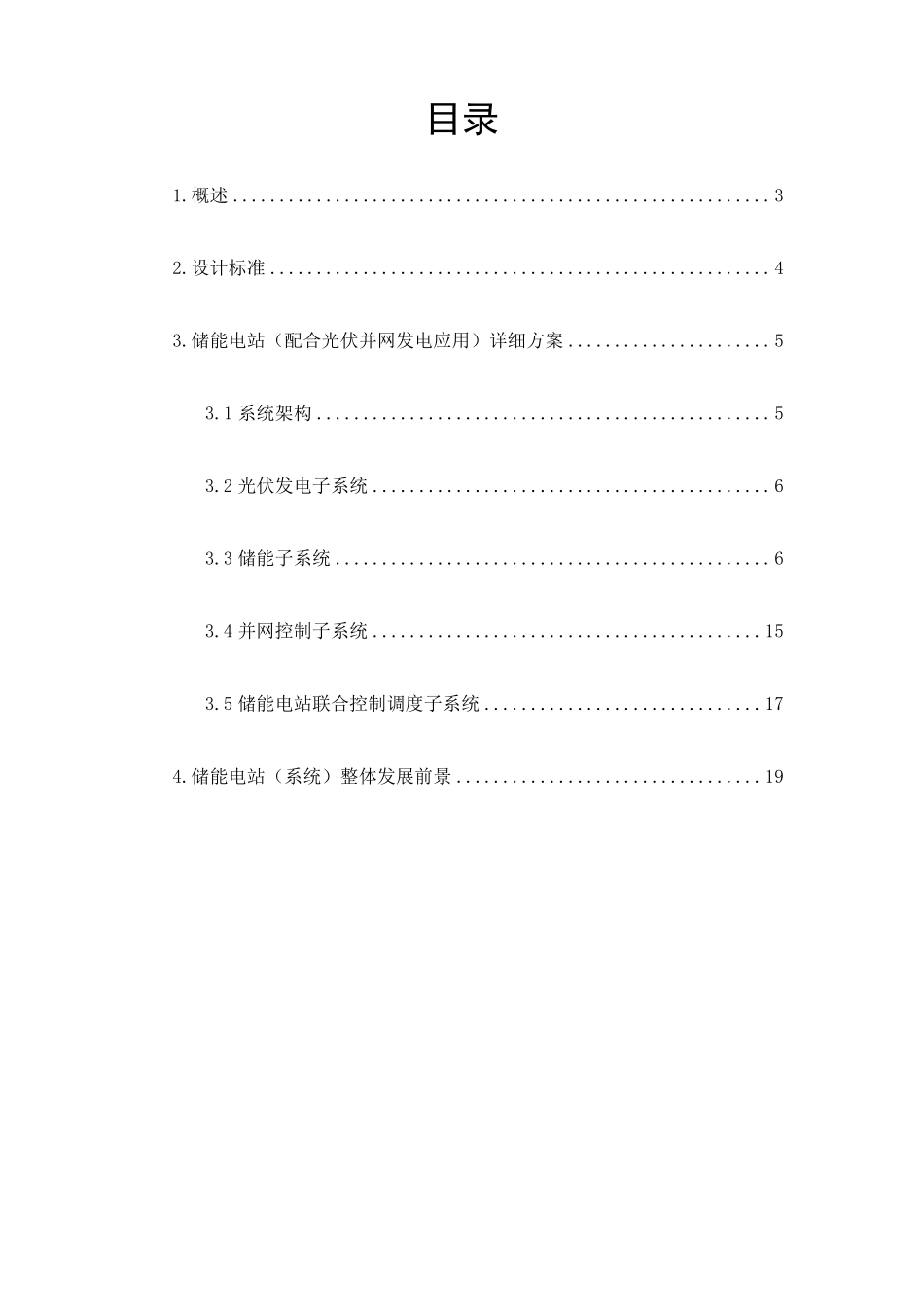

储能电站（系统） 技 术 方 案 2010 年 11 月 目录 1.概述 .......................................................... 3 2.设计标准 ...................................................... 4 3.储能电站（配合光伏并网发电应用）详细方案 ...................... 5 3.1 系统架构 ................................................. 5 3.2 光伏发电子系统 ........................................... 6 3.3 储能子系统 ............................................... 6 3.4 并网控制子系统 .......................................... 15 3.5 储能电站联合控制调度子系统 .............................. 17 4.储能电站（系统）整体发展前景 ................................. 19 1 .概述 大 容 量 电 池 储 能 系 统 在 电 力 系 统 中 的 应 用 已 有 20 多 年 的 历 史 ， 早 期 主 要 用于 孤 立 电 网 的 调 频 、 热 备 用 、 调 压 和 备 份 等 。 电 池 储 能 系 统 在 新 能 源 并 网 中 的 应用 ， 国 外 也 已 开 展 了 一 定 的 研 究 。 上 世 纪 90 年 代 末 德 国 在 Herne 1MW 的 光 伏电 站 和Bocholt 2MW 的 风 电 场 分 别 配 置 了 容 量 为1.2MWh 的 电 池 储 能 系 统 ，提 供 削 峰 、 不 中 断 供 电 和 改 善 电 能 质 量 功 能 。 从 2003 年 开 始 ， 日 本 在 Hokkaido 30.6MW 风 电 场 安 装 了 6MW /6MWh 的 全 钒 液 流 电 池 （ VRB） 储 能 系 统 ， 用 于平 抑 输 出 功 率 波 动 。 2009 年 英 国 EDF 电 网 将 600kW/200kWh 锂 离 子 电 池 储 能系 统 配 置 在 东 部 一 个11KV 配 电 网STATCOM 中 ， 用 于 潮 流 和 电 压 控 制 ， 有 功和 无 功 控 制 。 总 体 来 说 ， 储 能 电 站 （ 系 统 ） 在 电 网 中 的 应 用 目 的 主 要 考 虑 “负 荷 调 节 、配合新能源接入、弥补线损、功率补偿、提高电能质量、孤网运行、削峰填谷”等几大 功 能 应 用 。 比如：削 峰 填谷， 改 善 电 网 运行曲线， 通俗一 点解释， 储 能 电 站就像一 个 储 ...
