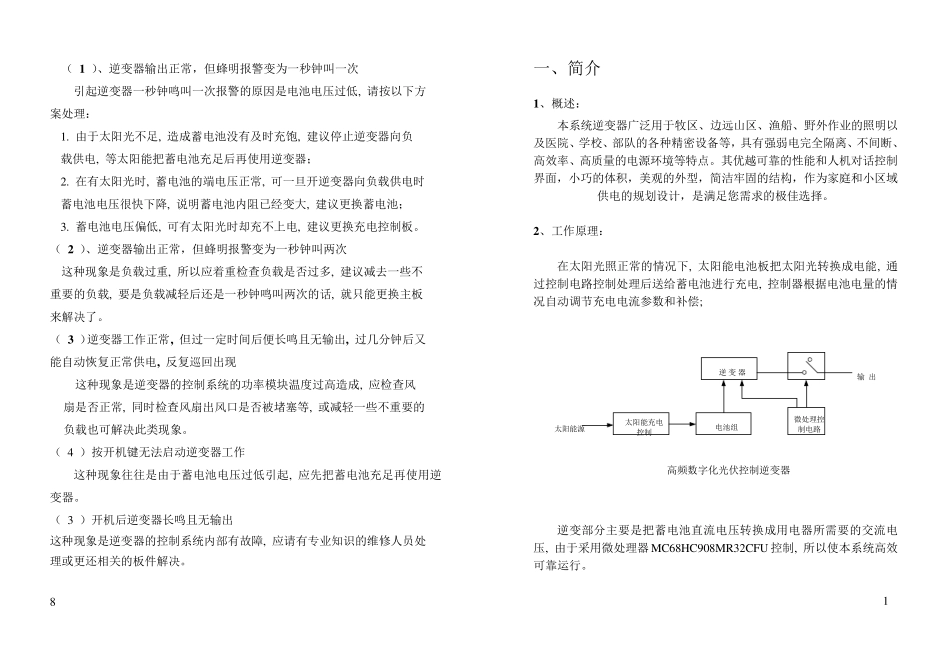

技术规格 型 号 CPPV-N0500S-B 负荷标准 500W 输 入 风能源 AC24V (三相) 太阳能源 DC30V~40V 电流 20A（max） 输 出 电压 220Vac±1% 频率（Hz） 50Hz±0.5% 波形 正弦波 失真度 （线性负载满载时）≤3% 过载容量 ＞130%~2 秒 ＞105%~30 秒 保护功能 过载、短路、欠压、过压、过温 内 置 1 2 V 3 8 A h X 2 环境 操作温度 -10~40℃ 相对湿度 0~95℃不结水滴 海拔高度 ＜3000 米 逆变器效率 ≥85%线性负载 冷却方式 温控强制通风 指示灯 风能源（绿） 太阳能源（绿） 充电（绿） 逆变输出（黄） 电池状态（黄） 故障（红） 尺寸 净重（kg） 10 9 目 录 简介…………………………… ………………… 1 工作原理……………………… ………………… 1 技术特点 …………………………… ……………… 2 注意事项 ………………………………………… 3 安装条件…… ………………………………………… 3 逆变器的安装及接线………………………………… 4 逆变器操作 …………………………………………… 5 控制指示面板…… …… …… …………………………6 操作程序…… …… …… …… …………………………7 状态处理…… …… …… …… …………………………7 技术规格 …… …………………………………9 （ 1 ）、逆变器输出正常，但蜂明报警变为一秒钟叫一次 引起逆变器一秒钟鸣叫一次报警的原因是电池电压过低, 请按以下方案处理： 1. 由于太阳光不足, 造成蓄电池没有及时充饱, 建议停止逆变器向负 载供电, 等太阳能把蓄电池充足后再使用逆变器； 2. 在有太阳光时, 蓄电池的端电压正常, 可一旦开逆变器向负载供电时蓄电池电压很快下降, 说明蓄电池内阻已经变大, 建议更换蓄电池； 3. 蓄电池电压偏低, 可有太阳光时却充不上电, 建议更换充电控制板。 （ 2 ）、逆变器输出正常，但蜂明报警变为一秒钟叫两次 这种现象是负载过重, 所以应着重检查负载是否过多, 建议减去一些不重要的负载, 要是负载减轻后还是一秒钟鸣叫两次的话, 就只能更换主板来解决了。 （ 3 ）逆变器工作正常, 但过一定时间后便长鸣且无输出, 过几分钟后又能自动恢复正常供电, 反复巡回出现 这种现象是逆变器的控制系统的功率模块温度过高造成, 应检查风扇是否正常, 同时检查风扇出风口是否被堵塞等, 或减轻一些不重要的负载...
