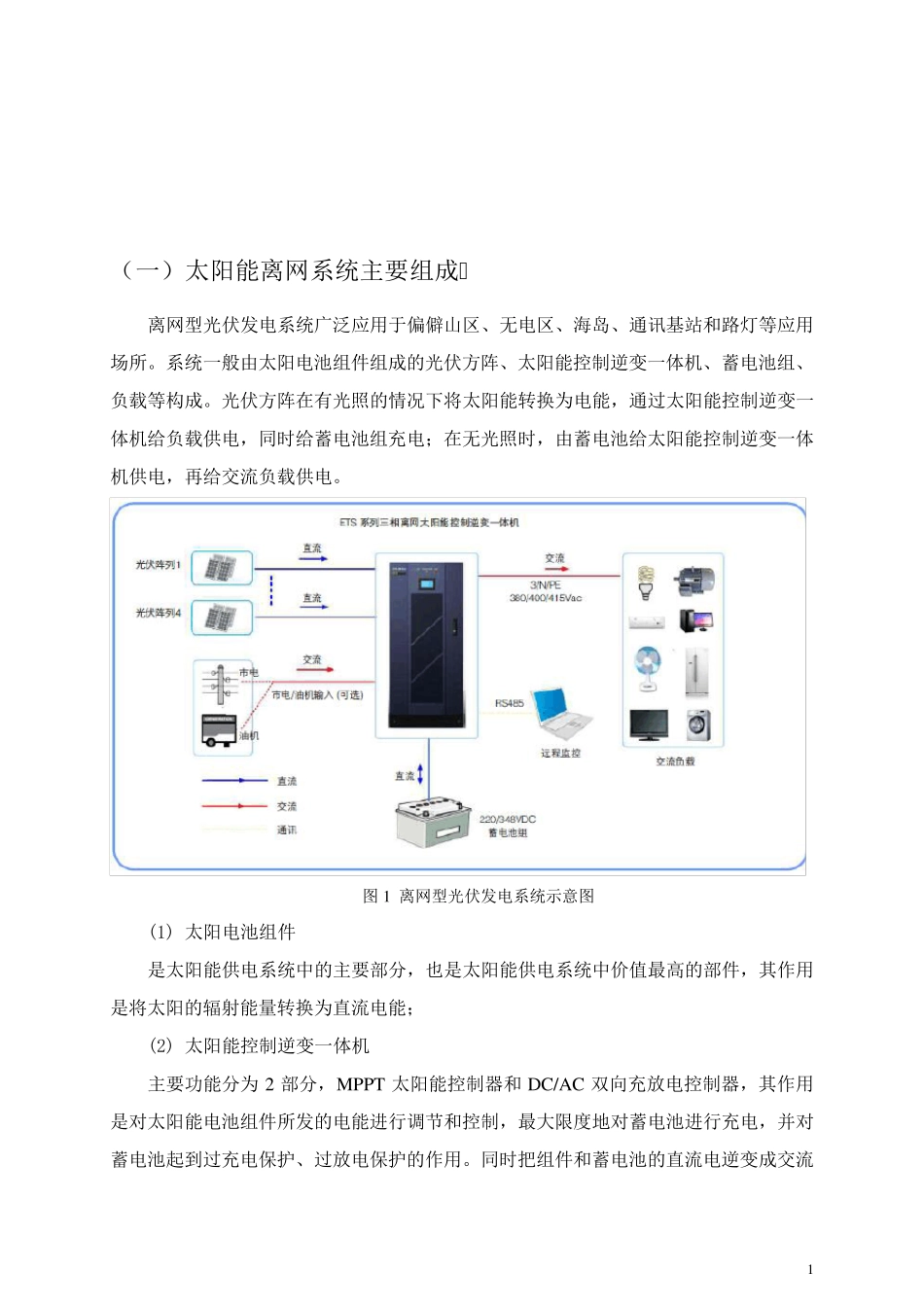

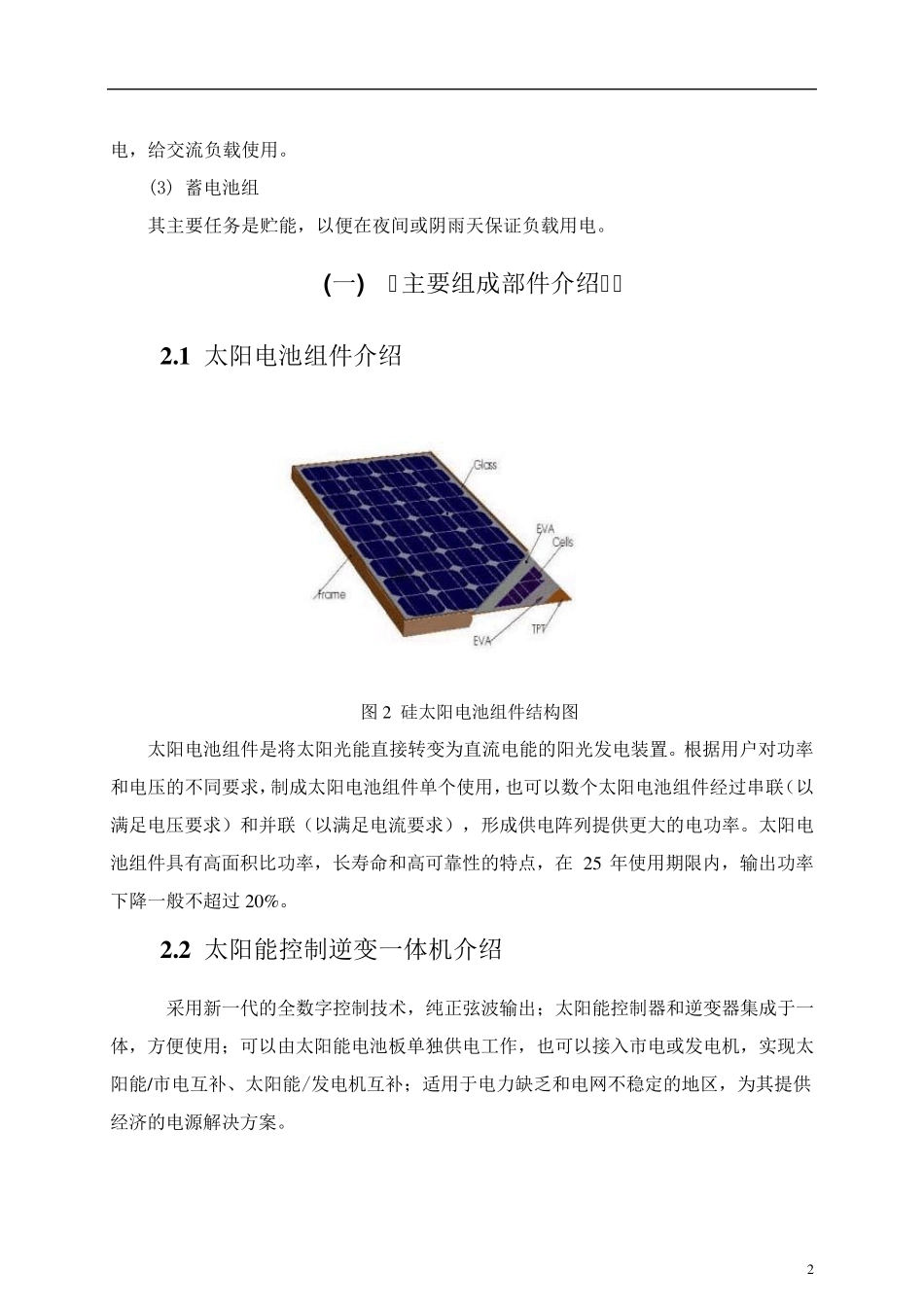

20kWp太阳能离网发电系统技术方案 桂林尚华新能源有限公司 1 （一）太阳能离网系统主要组成 离网型光伏发电系统广泛应用于偏僻山区、无电区、海岛、通讯基站和路灯等应用场所。系统一般由太阳电池组件组成的光伏方阵、太阳能控制逆变一体机、蓄电池组、负载等构成。光伏方阵在有光照的情况下将太阳能转换为电能，通过太阳能控制逆变一体机给负载供电，同时给蓄电池组充电；在无光照时，由蓄电池给太阳能控制逆变一体机供电，再给交流负载供电。 图 1 离网型光伏发电系统示意图 (1) 太阳电池组件 是太阳能供电系统中的主要部分，也是太阳能供电系统中价值最高的部件，其作用是将太阳的辐射能量转换为直流电能； (2) 太阳能控制逆变一体机 主要功能分为 2 部分，MPPT 太阳能控制器和 DC/AC 双向充放电控制器，其作用是对太阳能电池组件所发的电能进行调节和控制，最大限度地对蓄电池进行充电，并对蓄电池起到过充电保护、过放电保护的作用。同时把组件和蓄电池的直流电逆变成交流 2 电 ， 给 交 流 负 载 使 用 。 (3) 蓄 电 池 组 其 主 要 任 务 是 贮 能 ， 以 便 在 夜 间 或 阴 雨 天 保 证 负 载 用 电 。 (一 ) 主 要 组 成 部 件 介 绍 2 .1 太 阳 电 池 组 件 介 绍 图 2 硅 太 阳 电 池 组 件 结 构 图 太 阳 电 池 组 件 是 将 太 阳 光 能 直 接 转 变 为 直 流 电 能 的 阳 光 发 电 装 置 。 根 据 用 户 对 功 率和 电 压 的 不 同 要 求 ，制 成 太 阳 电 池 组 件 单 个 使 用 ，也 可 以 数 个 太 阳 电 池 组 件 经 过 串 联（ 以满 足 电 压 要 求 ） 和 并 联 （ 以 满 足 电 流 要 求 ） ， 形 成 供 电 阵 列 提 供 更 大 的 电 功 率 。 太 阳 电池 组 件 具 有 高 面 积 比 功 率 ， 长 寿 命 和 高 可 靠 性 的 特 点 ， 在2 5 年 使 用 期 限 内 ， 输 出 功 率下 降 一 般 不 超 过 2 0 %。 2 .2 太 阳 能 控 制 逆 变 一 体 机 介 绍 采 用 新 一 代 的 全 数 字 控 制 技 术 ， 纯 正 弦 波 输 出 ； 太 阳 能 控 制 器 和 逆 变 器 集成 于一体 ， 方便 使 用 ； 可 以 由太 阳 能 电 池 板...
