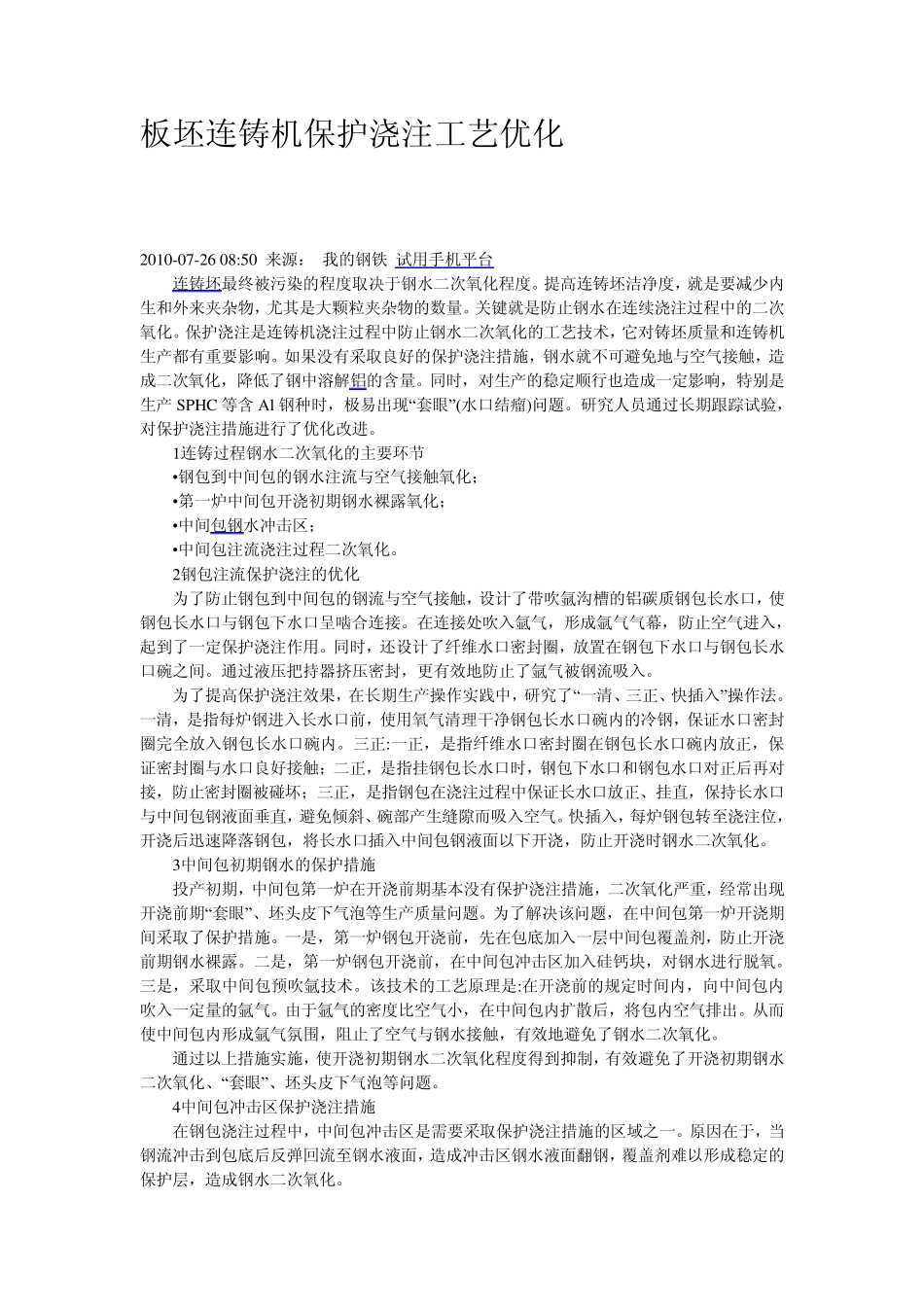

板坯连铸机保护浇注工艺优化 2010-07-26 08:50 来源： 我的钢铁 试用手机平台 连铸坯最终被污染的程度取决于钢水二次氧化程度。提高连铸坯洁净度，就是要减少内生和外来夹杂物，尤其是大颗粒夹杂物的数量。关键就是防止钢水在连续浇注过程中的二次氧化。保护浇注是连铸机浇注过程中防止钢水二次氧化的工艺技术，它对铸坯质量和连铸机生产都有重要影响。如果没有采取良好的保护浇注措施，钢水就不可避免地与空气接触，造成二次氧化，降低了钢中溶解铝的含量。同时，对生产的稳定顺行也造成一定影响，特别是生产 SPHC 等含 Al钢种时，极易出现“套眼”(水口结瘤)问题。研究人员通过长期跟踪试验，对保护浇注措施进行了优化改进。 1连铸过程钢水二次氧化的主要环节 •钢包到中间包的钢水注流与空气接触氧化； •第一炉中间包开浇初期钢水裸露氧化； •中间包钢水冲击区； •中间包注流浇注过程二次氧化。 2钢包注流保护浇注的优化 为了防止钢包到中间包的钢流与空气接触，设计了带吹氩沟槽的铝碳质钢包长水口，使钢包长水口与钢包下水口呈啮合连接。在连接处吹入氩气，形成氩气气幕，防止空气进入，起到了一定保护浇注作用。同时，还设计了纤维水口密封圈，放置在钢包下水口与钢包长水口碗之间。通过液压把持器挤压密封，更有效地防止了氩气被钢流吸入。 为了提高保护浇注效果，在长期生产操作实践中，研究了“一清、三正、快插入”操作法。一清，是指每炉钢进入长水口前，使用氧气清理干净钢包长水口碗内的冷钢，保证水口密封圈完全放入钢包长水口碗内。三正:一正，是指纤维水口密封圈在钢包长水口碗内放正，保证密封圈与水口良好接触；二正，是指挂钢包长水口时，钢包下水口和钢包水口对正后再对接，防止密封圈被碰坏；三正，是指钢包在浇注过程中保证长水口放正、挂直，保持长水口与中间包钢液面垂直，避免倾斜、碗部产生缝隙而吸入空气。快插入，每炉钢包转至浇注位，开浇后迅速降落钢包，将长水口插入中间包钢液面以下开浇，防止开浇时钢水二次氧化。 3中间包初期钢水的保护措施 投产初期，中间包第一炉在开浇前期基本没有保护浇注措施，二次氧化严重，经常出现开浇前期“套眼”、坯头皮下气泡等生产质量问题。为了解决该问题，在中间包第一炉开浇期间采取了保护措施。一是，第一炉钢包开浇前，先在包底加入一层中间包覆盖剂，防止开浇前期钢水裸露。二是，第一炉钢包开浇前，在中间包冲击区加入硅钙块，对钢水进行脱氧。三是...
