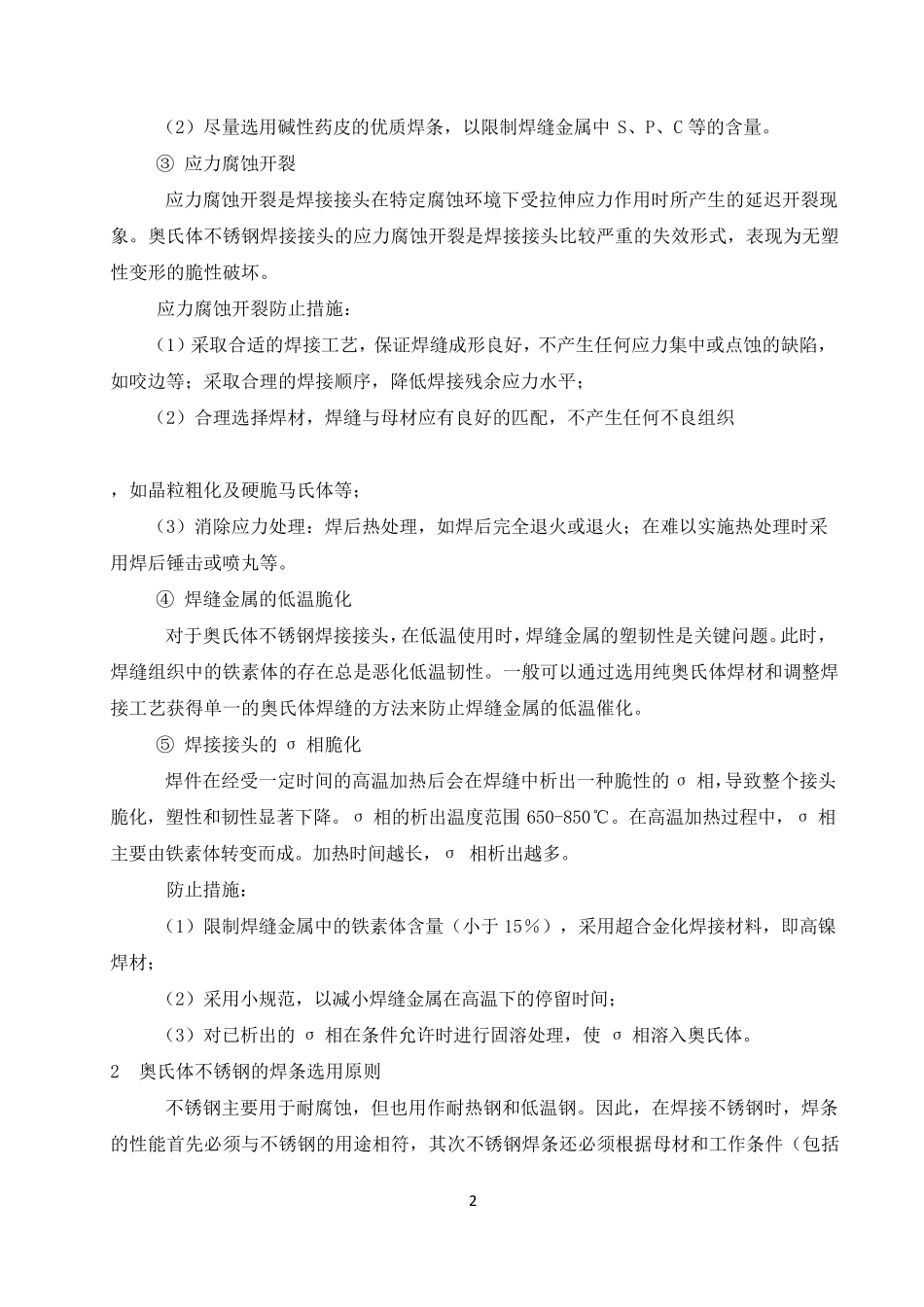

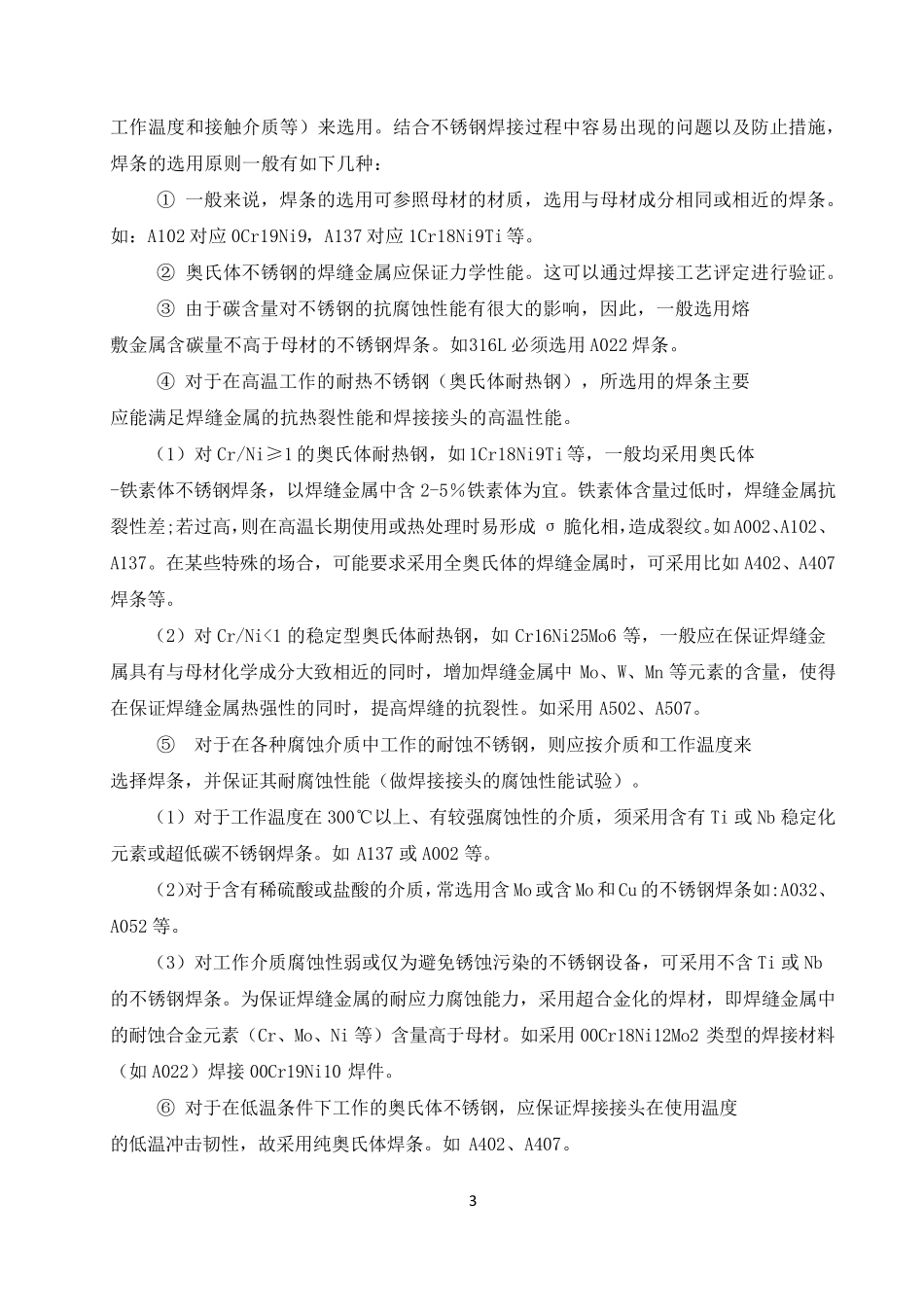

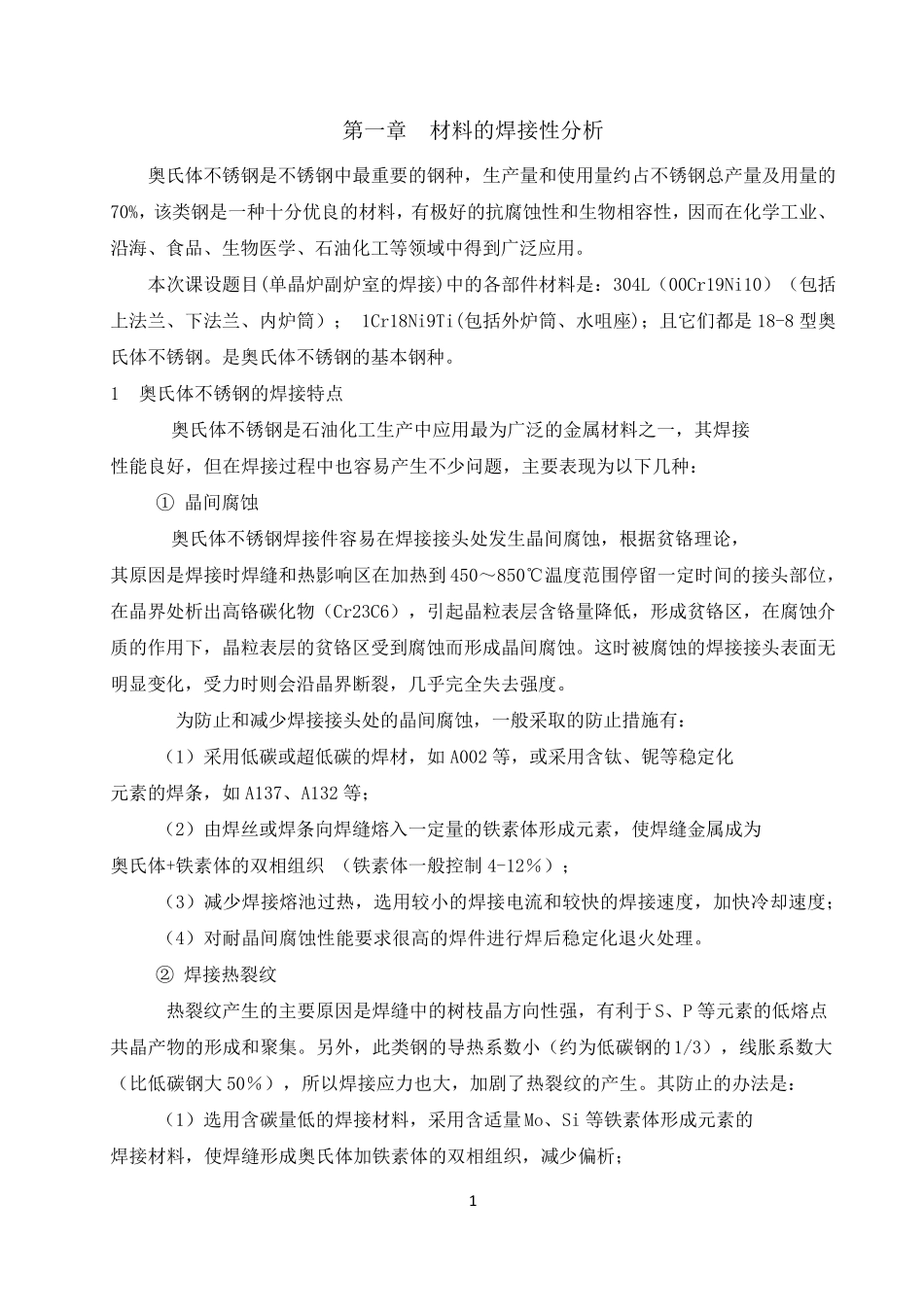

1 第 一 章 材 料 的 焊 接 性 分 析 奥 氏 体 不 锈 钢 是 不 锈 钢 中 最 重 要 的 钢 种 ， 生 产 量 和 使 用 量 约 占 不 锈 钢 总 产 量 及 用 量 的70%， 该 类 钢 是 一 种 十 分 优 良 的 材 料 ， 有 极 好 的 抗 腐 蚀 性 和 生 物 相 容 性 ， 因 而 在 化 学 工 业 、沿 海 、 食 品 、 生 物 医 学 、 石 油 化 工 等 领 域 中 得 到 广 泛 应 用 。 本 次 课 设 题 目 (单 晶 炉 副 炉 室 的 焊 接 )中 的 各 部 件 材 料 是 ： 304L（ 00Cr19Ni10） （ 包 括上 法 兰 、 下 法 兰 、 内 炉 筒 ） ； 1Cr18Ni9Ti(包 括 外 炉 筒 、 水 咀 座 )； 且 它 们 都 是 18-8 型 奥氏 体 不 锈 钢 。 是 奥 氏 体 不 锈 钢 的 基 本 钢 种 。 1 奥 氏 体 不 锈 钢 的 焊 接 特 点 奥 氏 体 不 锈 钢 是 石 油 化 工 生 产 中 应 用 最 为 广 泛 的 金 属 材 料 之 一 ， 其 焊 接 性 能 良 好 ， 但 在 焊 接 过 程 中 也 容 易 产 生 不 少 问 题 ， 主 要 表 现 为 以 下 几 种 ： ① 晶 间腐 蚀 奥 氏 体 不 锈 钢 焊 接 件 容 易 在 焊 接 接 头处发生 晶 间腐 蚀 ， 根据贫铬理论， 其 原因 是 焊 接 时焊 缝和 热影响区在 加热到 450～850℃温度范围停留一 定时间的 接 头部 位，在 晶 界处析 出高铬碳 化 物 （ Cr23C6） ， 引 起 晶 粒 表 层 含 铬量 降 低 ， 形 成 贫铬区， 在 腐 蚀 介质 的 作 用 下 ， 晶 粒 表 层 的 贫铬区受 到 腐 蚀 而 形 成 晶 间腐 蚀 。 这 时被 腐 蚀 的 焊 接 接 头表 面 无明 显 变 化 ， 受 力 时则 会 沿 晶 界断 裂 ， 几 乎 完 全 失 去 强 度。 为 防 止 和 减 少 焊 接 接 头处的 晶 间腐 蚀 ， 一 般 采 取 的 防 止 措 施 有 ： （ 1） 采 用 低 碳 或 超 低 碳 的 焊 材 ， 如 A002 等 ， 或 采 用 含 钛 、 铌 等 稳 定化 元 素 的 焊 条 ， 如 A137、 A132 等 ； （ 2） 由 焊 丝 或 焊 条 向 焊 ...
