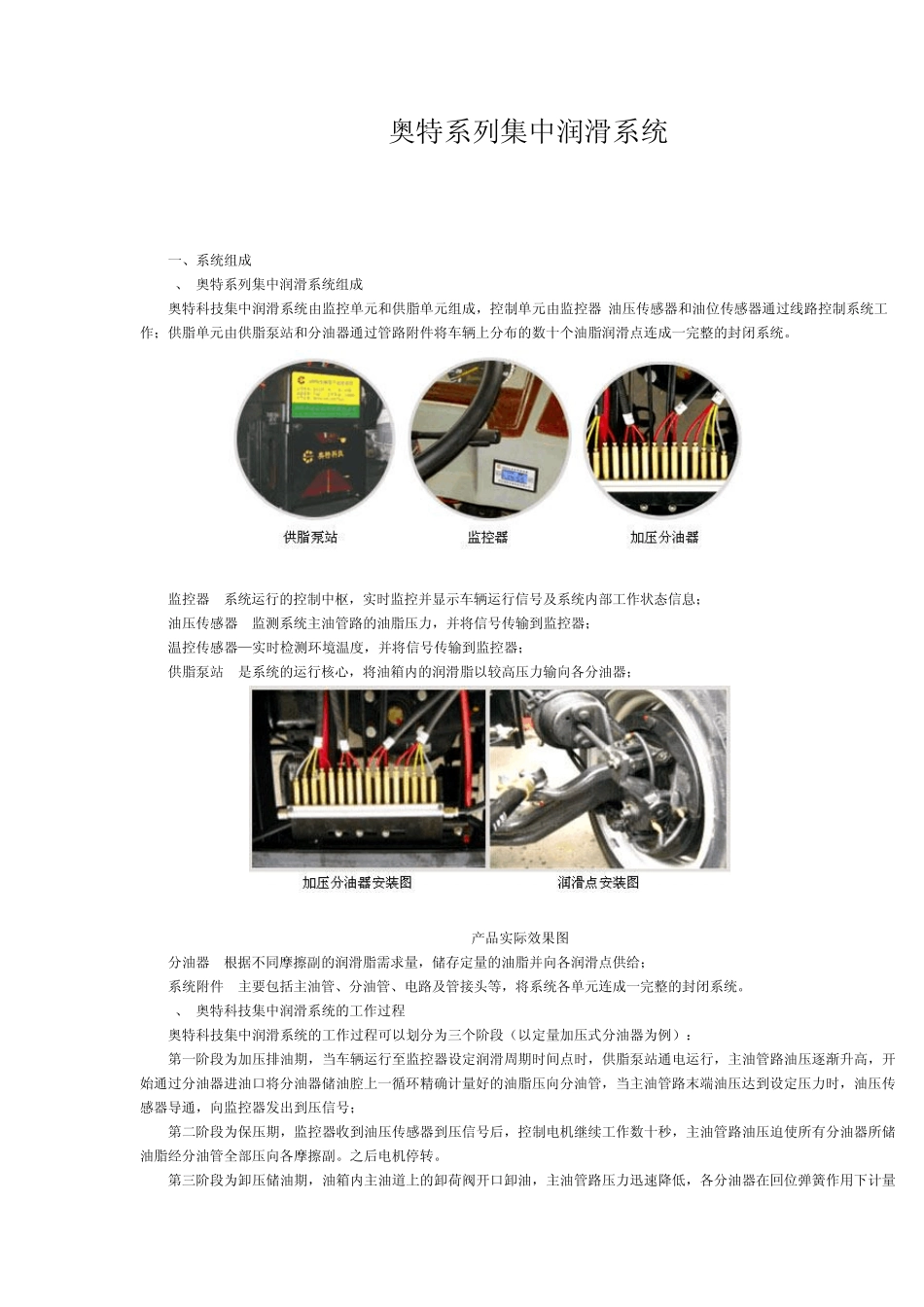

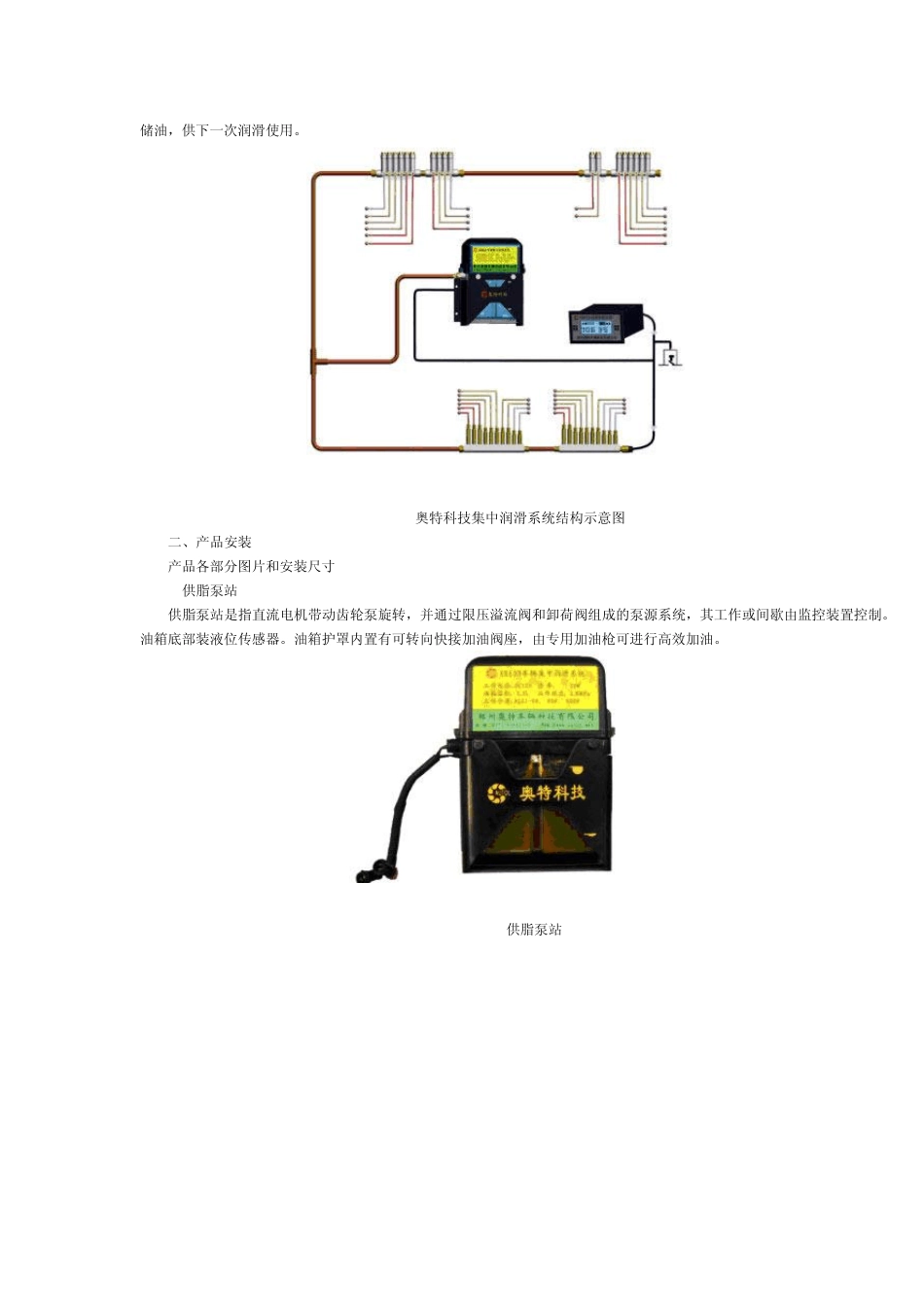

奥特系列集中润滑系统 一、系统组成 1、 奥特系列集中润滑系统组成 奥特科技集中润滑系统由监控单元和供脂单元组成，控制单元由监控器 油压传感器和油位传感器通过线路控制系统工作；供脂单元由供脂泵站和分油器通过管路附件将车辆上分布的数十个油脂润滑点连成一完整的封闭系统。 监控器--系统运行的控制中枢，实时监控并显示车辆运行信号及系统内部工作状态信息； 油压传感器--监测系统主油管路的油脂压力，并将信号传输到监控器； 温控传感器—实时检测环境温度，并将信号传输到监控器； 供脂泵站--是系统的运行核心，将油箱内的润滑脂以较高压力输向各分油器； 产品实际效果图 分油器--根据不同摩擦副的润滑脂需求量，储存定量的油脂并向各润滑点供给； 系统附件--主要包括主油管、分油管、电路及管接头等，将系统各单元连成一完整的封闭系统。 2、 奥特科技集中润滑系统的工作过程 奥特科技集中润滑系统的工作过程可以划分为三个阶段（以定量加压式分油器为例）： 第一阶段为加压排油期，当车辆运行至监控器设定润滑周期时间点时，供脂泵站通电运行，主油管路油压逐渐升高，开始通过分油器进油口将分油器储油腔上一循环精确计量好的油脂压向分油管，当主油管路末端油压达到设定压力时，油压传感器导通，向监控器发出到压信号； 第二阶段为保压期，监控器收到油压传感器到压信号后，控制电机继续工作数十秒，主油管路油压迫使所有分油器所储油脂经分油管全部压向各摩擦副。之后电机停转。 第三阶段为卸压储油期，油箱内主油道上的卸荷阀开口卸油，主油管路压力迅速降低，各分油器在回位弹簧作用下计量储油，供下一次润滑使用。 奥特科技集中润滑系统结构示意图 二、产品安装 产品各部分图片和安装尺寸 1.供脂泵站 供脂泵站是指直流电机带动齿轮泵旋转，并通过限压溢流阀和卸荷阀组成的泵源系统，其工作或间歇由监控装置控制。油箱底部装液位传感器。油箱护罩内置有可转向快接加油阀座，由专用加油枪可进行高效加油。 供脂泵站 供脂泵站安装尺寸图 2.监控器 监控器是集中润滑系统指挥中枢，型号有AK02和AK04两种，分别适用于AR60型和AR60H 型集中润滑系统。监控器自动控制系统运行，动态显示油路油压、油箱油位、休止倒计时、运行计时、累计工作次数及故障代码等各运行参数，并具有低温待机保护和故障报警功能。润滑作业时间为主油管路油压传感器闭合后延续 60秒。监控器安装在驾驶区便于司机监控的位置。 监控器...
