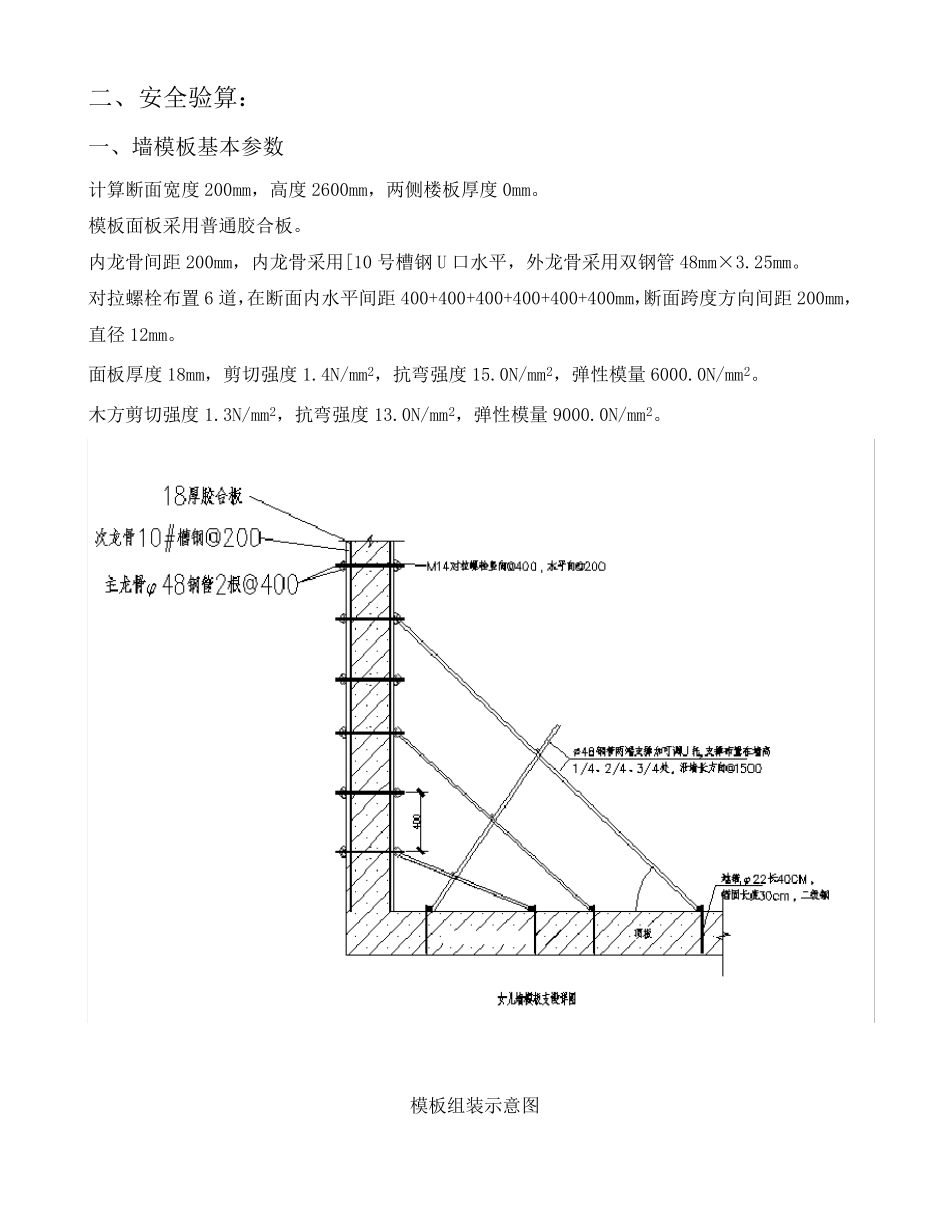

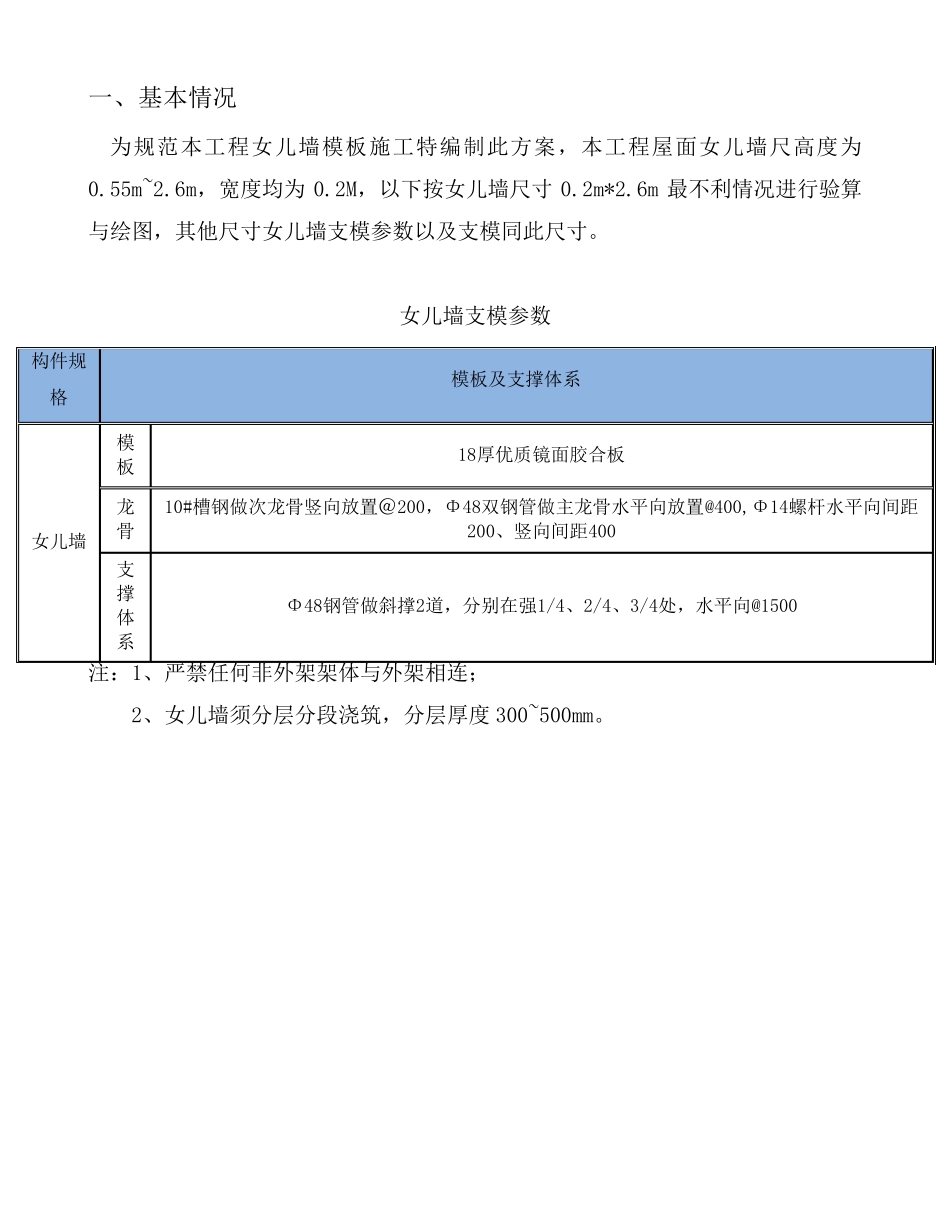

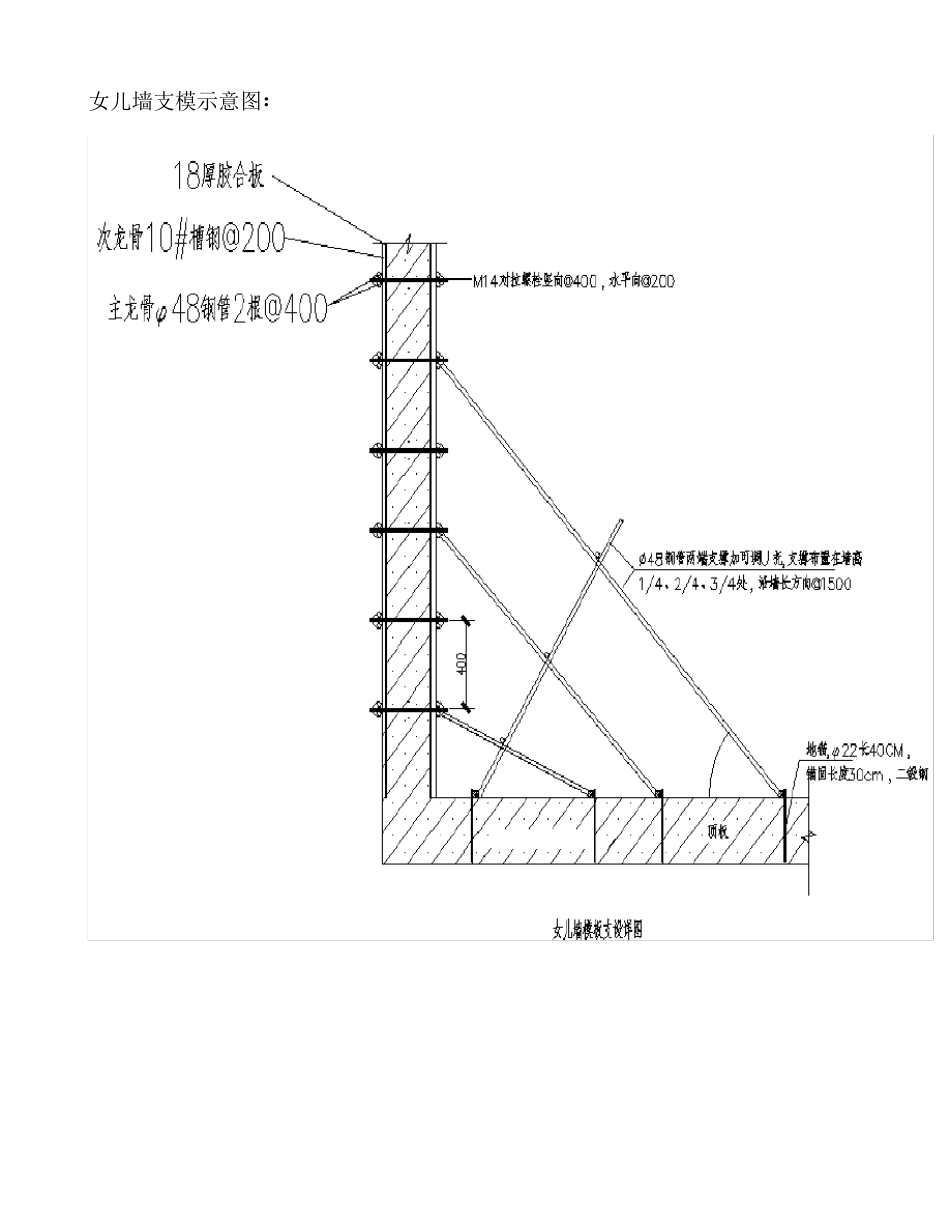

一、基本情况 为规范本工程女儿墙模板施工特编制此方案,本工程屋面女儿墙尺高度为0.55m~2.6m,宽度均为0.2M,以下按女儿墙尺寸0.2m*2.6m 最不利情况进行验算与绘图,其他尺寸女儿墙支模参数以及支模同此尺寸。 女儿墙支模参数 构件规格 模板及支撑体系 女儿墙 模板 18厚优质镜面胶合板 龙骨 10#槽钢做次龙骨竖向放置@200,Φ48双钢管做主龙骨水平向放置@400,Φ14螺杆水平向间距200、竖向间距400 支撑 体系 Φ48钢管做斜撑2道,分别在强1/4、2/4、3/4处,水平向@1500 注:1、严禁任何非外架架体与外架相连; 2、女儿墙须分层分段浇筑,分层厚度300~500mm。 女儿墙支模示意图: 二、安全验算: 一、墙模板基本参数 计算断面宽度200mm,高度2600mm,两侧楼板厚度0mm。 模板面板采用普通胶合板。 内龙骨间距200mm,内龙骨采用[10 号槽钢U 口水平,外龙骨采用双钢管48mm×3.25mm。 对拉螺栓布置 6 道,在断面内水平间距400+400+400+400+400+400mm,断面跨度方向间距200mm,直径 12mm。 面板厚度18mm,剪切强度1.4N/mm2,抗弯强度15.0N/mm2,弹性模量 6000.0N/mm2。 木方剪切强度1.3N/mm2,抗弯强度13.0N/mm2,弹性模量 9000.0N/mm2。 模板组装示意图 二、墙模板荷载标准值计算 强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。 新浇混凝土侧压力计算公式为下式中的较小值: 其中 γc—— 混凝土的重力密度,取24.000kN/m3; t —— 新浇混凝土的初凝时间,为0 时(表示无资料)取200/(T+15),取7.000h; T —— 混凝土的入模温度,取15.000℃; V —— 混凝土的浇筑速度,取2.500m/h; H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度,取2.600m; β—— 混凝土坍落度影响修正系数,取1.000。 根据公式计算的新浇混凝土侧压力标准值 F1=58.430kN/m2 考虑结构的重要性系数0.9,实际计算中采用新浇混凝土侧压力标准值: F1=0.9×62.400=56.160kN/m2 考虑结构的重要性系数0.9,倒混凝土时产生的荷载标准值: F2=0.9×6.000=5.400kN/m2。 三、墙模板面板的计算 面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照连续梁计算。 面板的计算宽度取2.60m。 荷载计算值 q = 1.2×56.160×2.600+1.40×5.400×2.600=194.875kN/m 面板的截面惯性矩 I 和截面抵抗矩 W 分别为: 本算例中,截面惯性矩 I 和截面...
