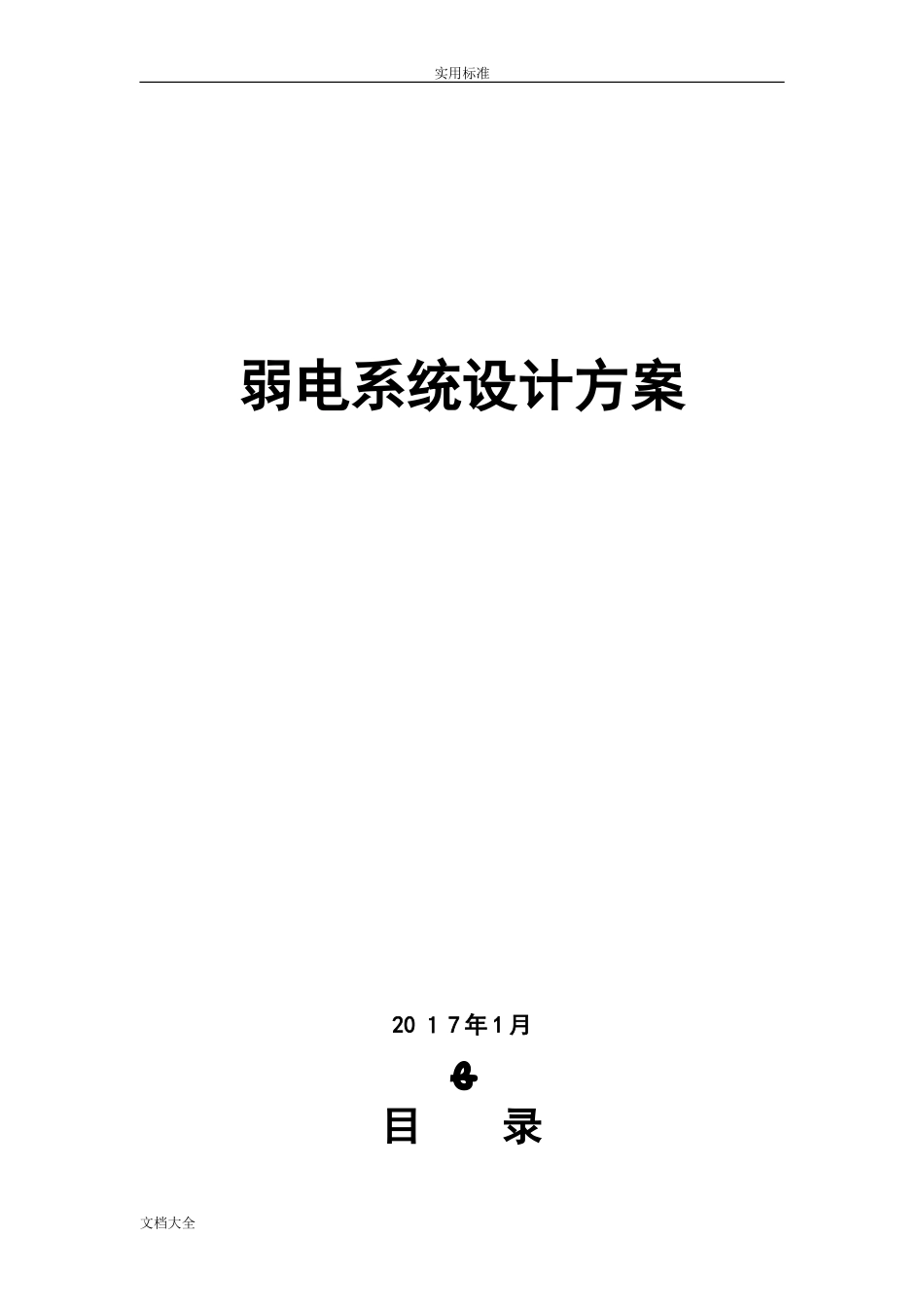

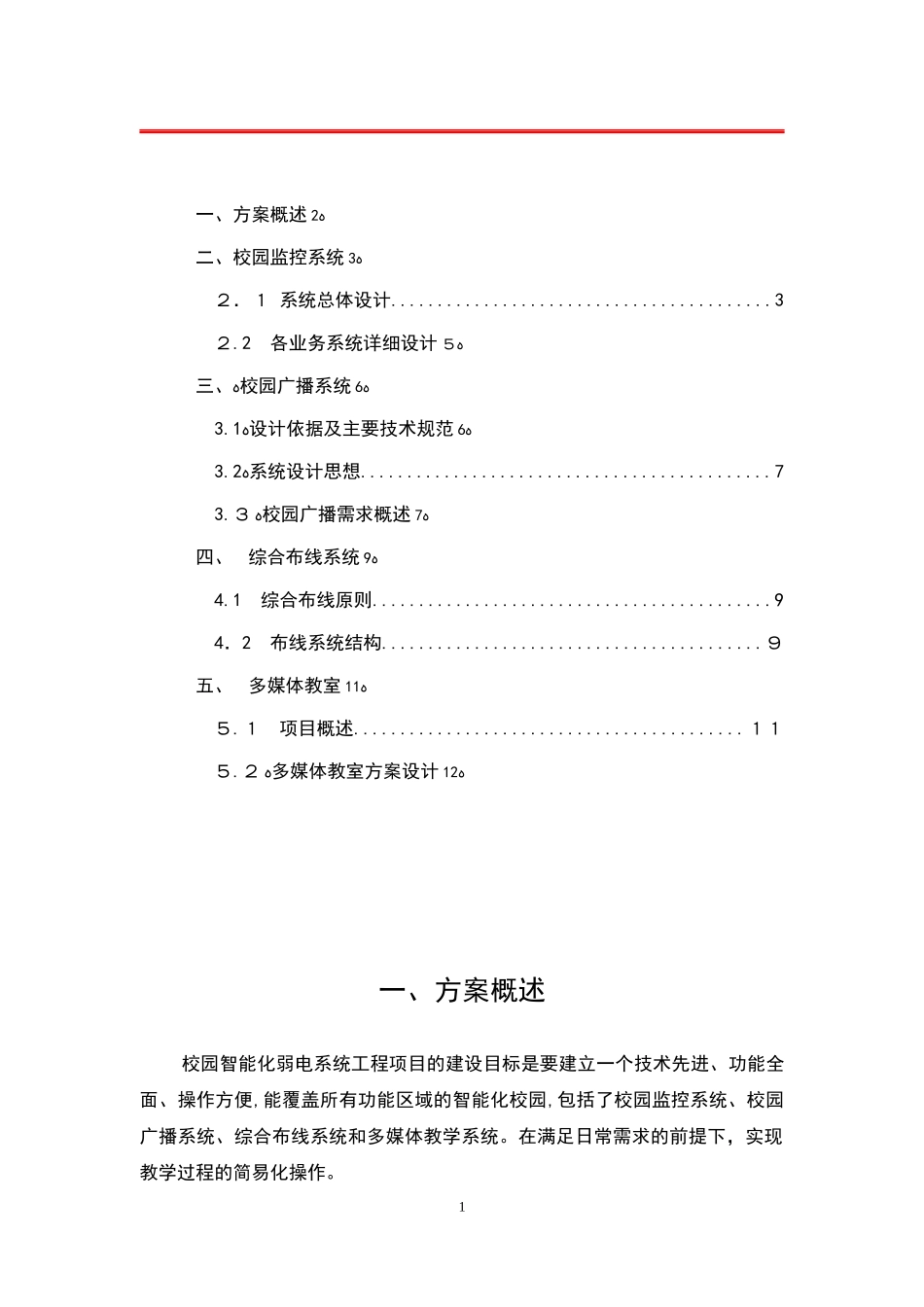

实用标准弱电系统设计方案20１7年1月ﻬ目录文档大全一、方案概述ﻩ2二、校园监控系统ﻩ3２．１系统总体设计.........................................3２.2各业务系统详细设计ﻩ５三、ﻩ校园广播系统ﻩ63.1ﻩ设计依据及主要技术规范ﻩ63.2ﻩ系统设计思想............................................73.３ﻩ校园广播需求概述ﻩ7四、综合布线系统ﻩ94.1综合布线原则...........................................94．2布线系统结构.........................................９五、多媒体教室ﻩ11５.１项目概述..........................................１１５.２ﻩ多媒体教室方案设计ﻩ12一、方案概述校园智能化弱电系统工程项目的建设目标是要建立一个技术先进、功能全面、操作方便,能覆盖所有功能区域的智能化校园,包括了校园监控系统、校园广播系统、综合布线系统和多媒体教学系统。在满足日常需求的前提下，实现教学过程的简易化操作。1１)对校园弱电系统建设采取“统一规划、基础先行、面向需求、分步实施”的建设思路将弱电系统的基础设施和物理链路的建设作为新校园建设的重点，其设计有一定的前瞻性和先进性。2）充分采用标准化的技术和产品,确保系统的开放性和可扩展性。2二、校园监控系统2.１系统总体设计1）系统架构图系统架构图如上图所示,整个平安校园监控系统,主要包括以下部分：学校安防监控中3心、前端视频监控系统、通信传输系统。安防监控中心安防监控中心即为系统的总控制室,是整个监控系统的控制和管理中心。视频监控系统前端视频监控点根据现场情况可以分为学校出入口视频监控点(覆盖场所包括学校大门口、教学楼主要入口)、通道视频监控点（覆盖场所包括教学楼主要走廊和通道)、大型活动区域视频监控点（覆盖操场)。通讯传输系统通信传输系统为视频网络传输部分。２)功能设计学校各出入口是安防工作的重点区域之一,必须采用相应的视频监控等措施,达到预防和及时反映的功能。通过分析可知，系统应能实现如下功能：1、监视功能：采用高品质摄像机,获得监视范围内清晰的视频图像，在学校大门等关键位置部署高清网络摄像机,实现2４小时监控;2、硬盘录像功能：前端摄像的视频信号接入数字硬盘录像机存储数据,录像保存时间达到14天以上,以供事后调查取证;3、联网服务功能:通过数字硬盘录像机提供TCP/IP强大的视频服务功能,可为以后监控系统联网提供服务;4、管理功能：管理人员或授权访问人员，能通过访问系统,实时预览监控画面、回放历史监控图像、下载监控资料等;３)系统优势1、系统可用性高本系统所设计时，充分考虑到系统全天候、２４小时的要求,广泛采用红外摄像机，以满足在不同照度条件下图像清晰的要求;室外全部采用室外摄像机，符合ＩP66级防水设计,可靠性高。2、成熟可靠、稳定性好本系统设计时充分考虑到多个设备相互串接时，系统可靠性降低的特点,本系统采用ＮVＲ+网络摄像机的方式，由此避免了模拟摄像机+DVS+存储设备架构的弱点。3、出入口增强防护学校出入口使用高清摄像机，以更好的为整个安防系统服务。学校门口是人员密集区域，对监控清晰度要求较高,所以在条件允许的情况下，应选用高清视频监控，高清视频监控可提供高达1280*960、1280*７20等高分辨率图像,给监控效果带来质的飞跃：图像清晰度更高、细节更加清楚；4监控目标覆盖范围更广、提高监控效能；2.2各业务系统详细设计学校安全技术防范应以保障学生和教职员工的人身安全为重点。为了进一步加强对学校的安全防护，将学校的区域分为出入口、周界、通道共三个区域具体分类如下：防范区域覆盖场所出入口学校大门口教学、办公区域主要出入口周界学校园区周界通道教学、办公区域主要走廊、通道1）前端视频监控点设计室外摄像机采用高清红外网络枪机,这种摄像机具有ＩP67防护等级，适合室外环境。室内采用高清红外半球摄像机，造型美观,与室内装饰匹配。2）图像传输设计核心层地处于安防中心机房内，负责整个网络视频监控业务数据流量交换。并可以通过安全策略与远程网络连接。核心交换区域主要处理各汇聚点数据流量交换,交换机要求应能对所有IP数据包进行线速无阻塞转发,同时能够长时间...
