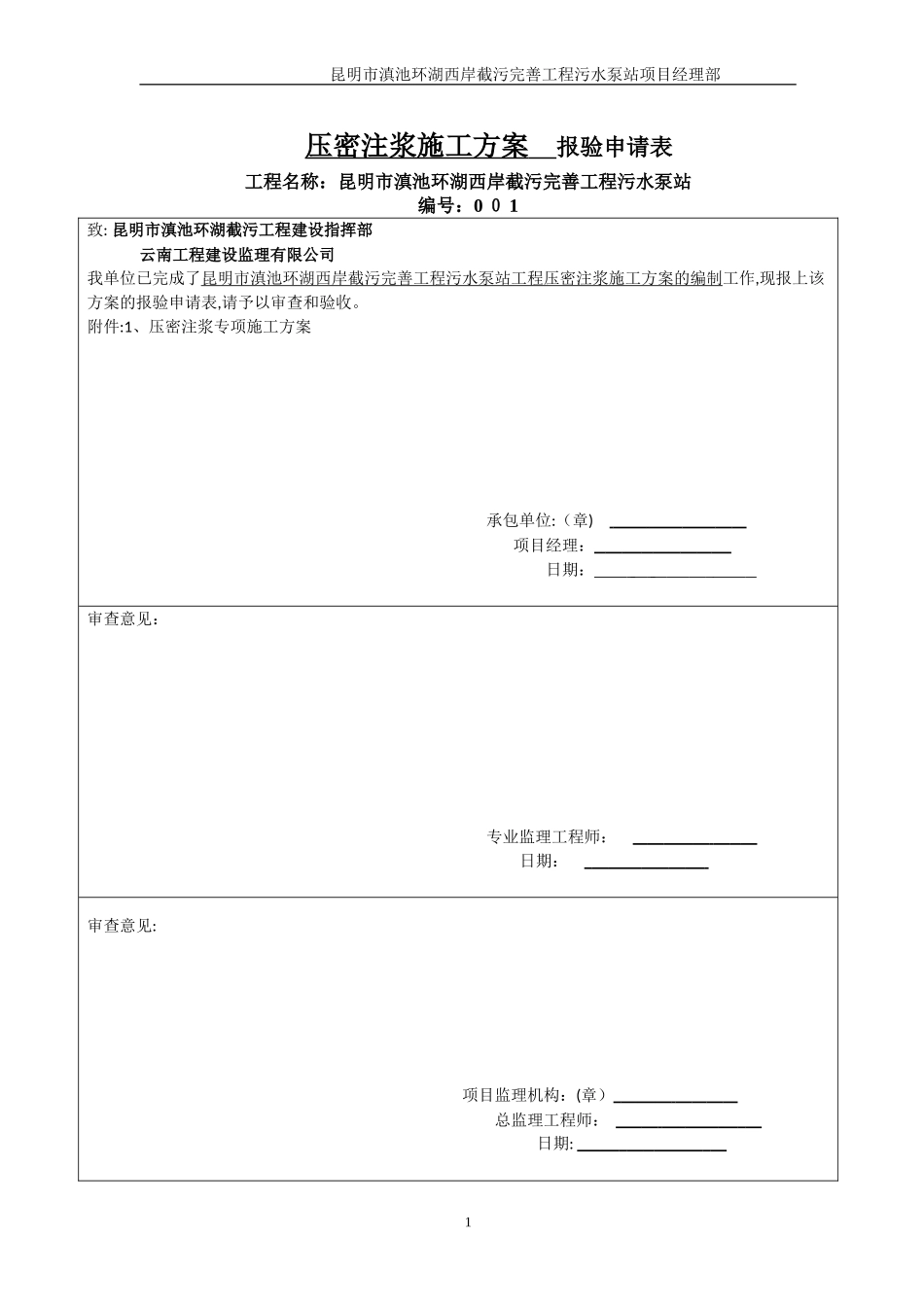

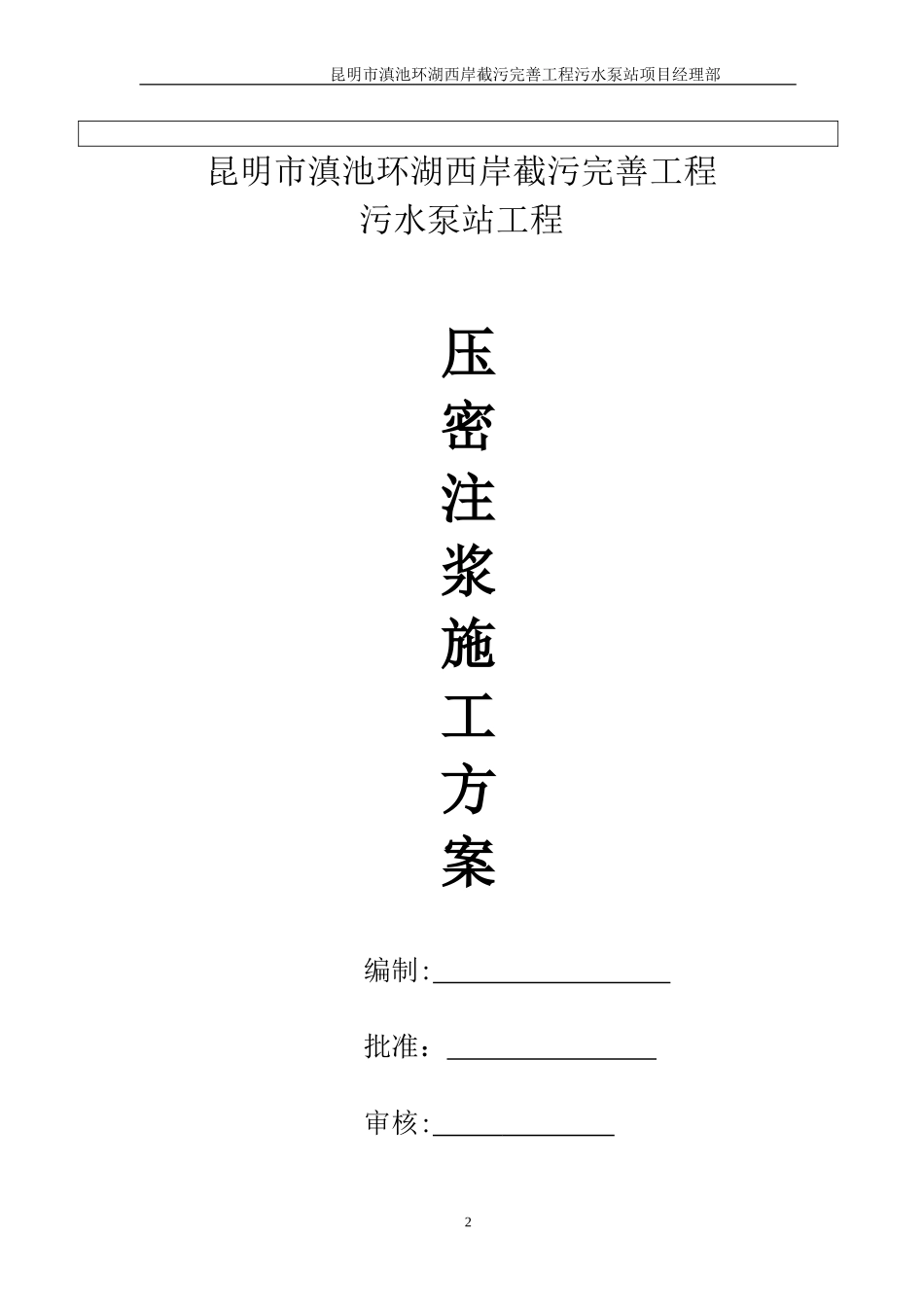

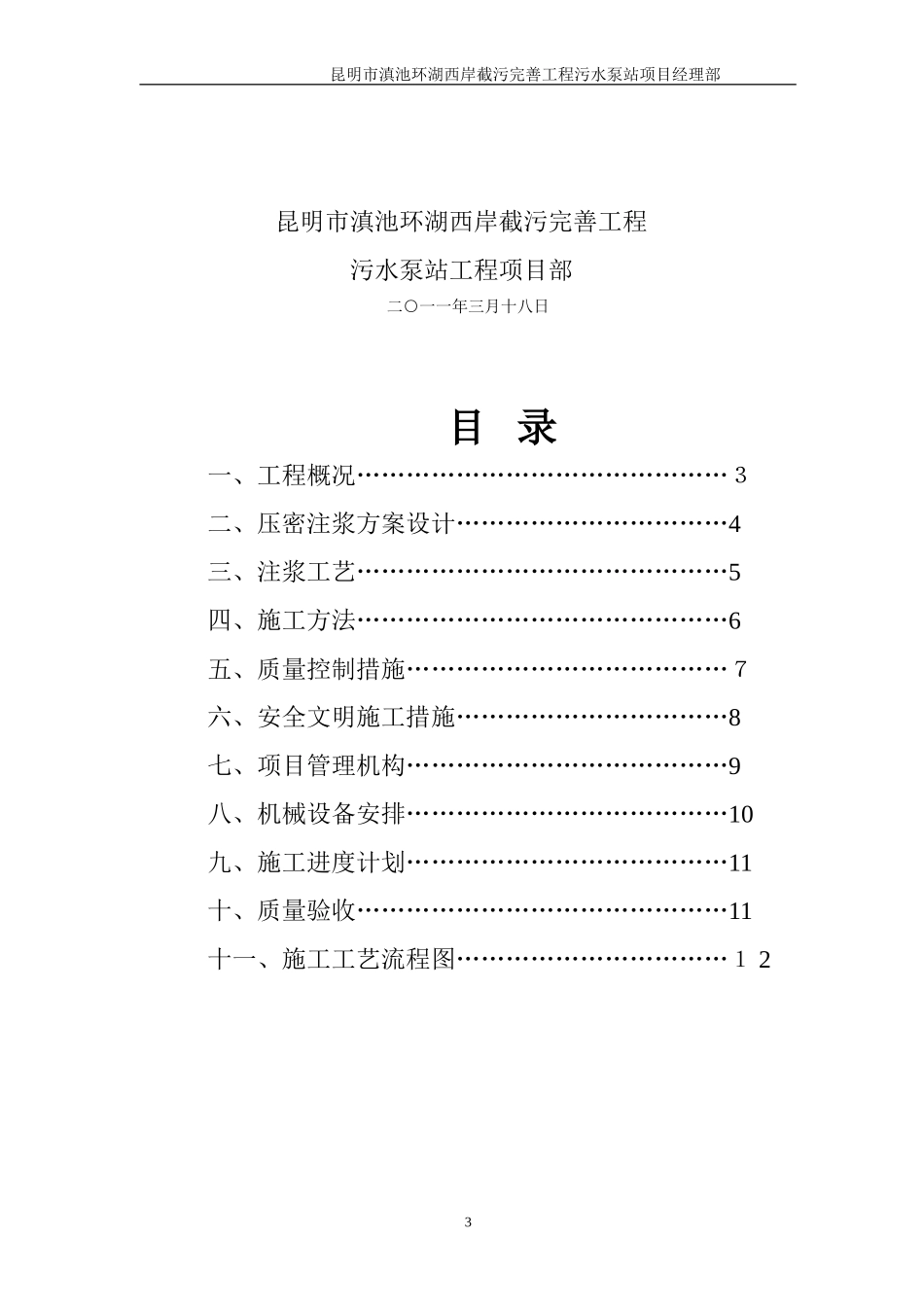

昆明市滇池环湖西岸截污完善工程污水泵站项目经理部压密注浆施工方案报验申请表工程名称：昆明市滇池环湖西岸截污完善工程污水泵站编号：0０1致:昆明市滇池环湖截污工程建设指挥部云南工程建设监理有限公司我单位已完成了昆明市滇池环湖西岸截污完善工程污水泵站工程压密注浆施工方案的编制工作,现报上该方案的报验申请表,请予以审查和验收。附件:1、压密注浆专项施工方案承包单位:（章)项目经理：日期：审查意见：专业监理工程师：日期：审查意见:项目监理机构：(章）总监理工程师：日期:1昆明市滇池环湖西岸截污完善工程污水泵站项目经理部昆明市滇池环湖西岸截污完善工程污水泵站工程压密注浆施工方案编制:批准：审核:2昆明市滇池环湖西岸截污完善工程污水泵站项目经理部昆明市滇池环湖西岸截污完善工程污水泵站工程项目部二○一一年三月十八日目录一、工程概况………………………………………３二、压密注浆方案设计……………………………4三、注浆工艺………………………………………5四、施工方法………………………………………6五、质量控制措施…………………………………７六、安全文明施工措施……………………………8七、项目管理机构…………………………………9八、机械设备安排…………………………………10九、施工进度计划…………………………………11十、质量验收………………………………………11十一、施工工艺流程图……………………………１23昆明市滇池环湖西岸截污完善工程污水泵站项目经理部一、工程概况该工程为昆明市滇池环湖西岸截污完善工程水泵站工程工程顶管部分地基加固压密注浆工程，根据图纸及规范设计要求需对软基段的基础加固处理,地基加固后承载力标准fk不小于140Ｋｐａ;本工程场地地层自上而下依次为：①耕土:杂色,褐黄色,厚度0.30～2.8０m，浅部多为以碎石等为主的杂填土，下部为素填土,含植物根茎。②淤泥质粘土:流朔为主,褐黄色、棕红色,土质不均匀，好少量碎石、角砾等，局部含有少量的螺壳，摇振反应无,切面光滑，干强度高、韧性高。②ＴA1碎石：稍密、灰色,土质不均，上部含有大量螺壳，局部含少量角砾,摇振反应无,切面光滑，干强度高、韧性高。4昆明市滇池环湖西岸截污完善工程污水泵站项目经理部②TA粉砂:松散为主，灰色，土质不均,局部含少量角砾等，摇振反应迅速,切面粗糙，干强度低，韧性低。地勘报告提供的各土层的主要物理力学参数见下表:基坑设计物理力学性质参数表土层名称天然容重内摩擦角粘聚力渗透系数２耕土／///②2灰色淤泥1６.71０.5111x１0-７②TA灰色碎石///6x10-2②TA灰色粉砂17．628．５４.63x1０-4二、压密注浆方案设计1:注浆原理:利用液压把能固化的浆液注入土层空隙,以改善介质的物理力学性质,达到提高土层承载力的目的。2:注浆加固依据《地基处理手册》,《既有建筑地基基础加固技术规范》ＪGH123-２000,《建筑地基处理规范》（JGＪ79－91）,及相关技术规程。３:根据设计单位提供的道路设计图，地基处理压缩层范围参照规范，加固范围每边外扩５00mm;注浆土层深度为管外壁至现状路基顶面，由规范ＪGJ123-２000.6.8．2条要求空间距为１．0m，注浆影响半径为0.5m,孔径=２5mｍ；综合考虑实取孔间距定位：纵横1.０米，梅花形布局,以保证处理后地基连成一体。考虑浆液的均匀渗透,按梅花型布孔。5昆明市滇池环湖西岸截污完善工程污水泵站项目经理部4、浆液配置：采用混合浆液，即水泥一水玻璃双液快凝浆液,水泥采用Ｐ4２.5普通硅酸水泥，水泥用量为２00㎏／m³;:水灰比为0.5；水玻璃用量为２.0%;具体配合比和压力通过现场试验确定。三、注浆工艺1、注浆顺序一般为先外排围幕,再内排,最后注中间排，先下部,后上部;为防止相邻两孔窜浆，应采用隔孔注浆。2、为了保证注浆质量和效果，首先在上部做封浆板为１００厚,间隔2小时以上,待第一次注入浆液初凝后，再进行二次注浆。３、注浆压力为外部围幕0.2－０.5ｍpa，根据地层变化可适当进行调整。４、注浆流量根据要求为1０-15L/ｍｉn。5、注浆量：根据《地基处理手册》浆液用量Q＝ｋ．v.n.100０根据勘察报告和规范,渗透系数K取10-3ｃｍ／s（考虑扩散半径500mm)V为土的体积...
