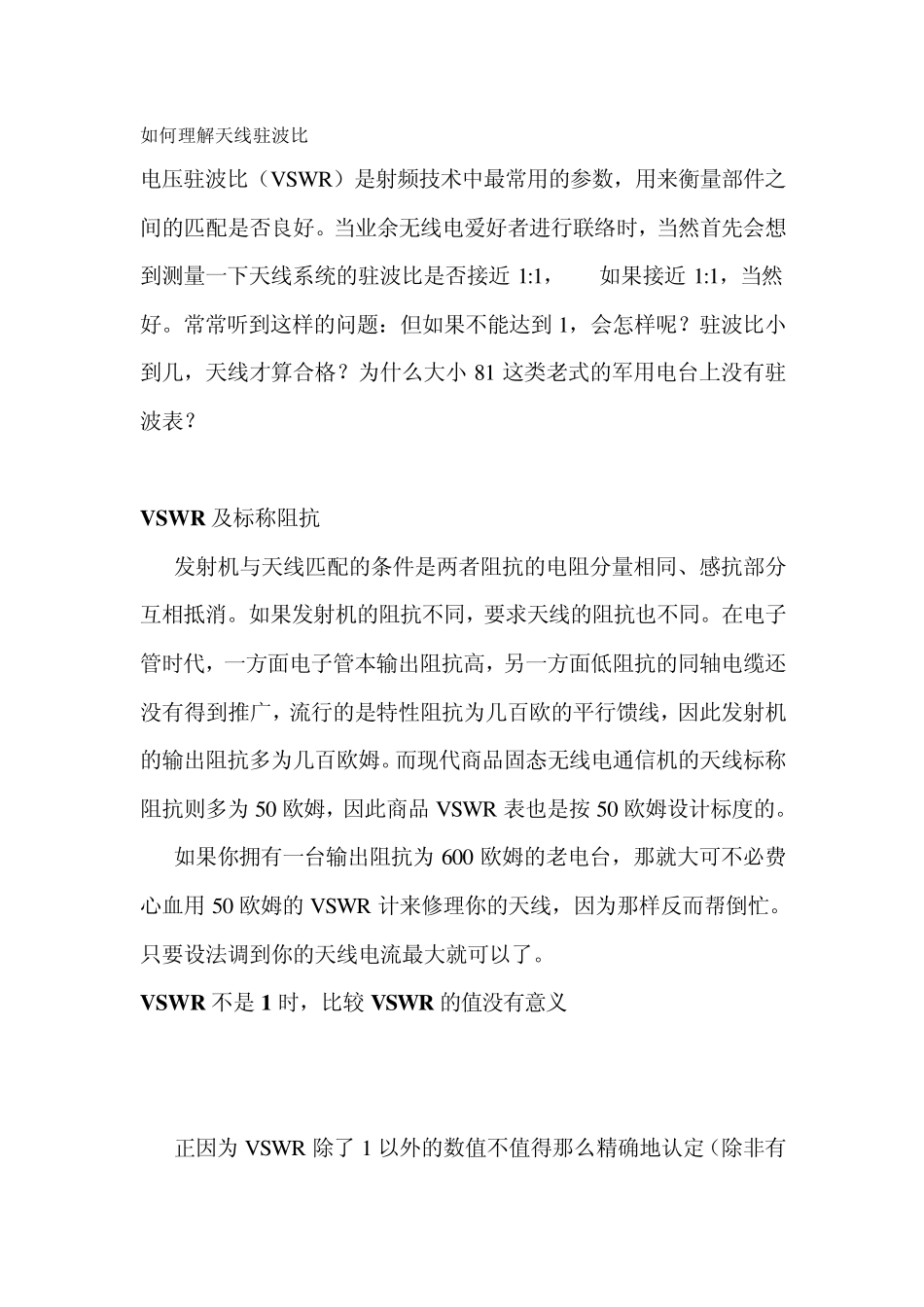

如何理解天线驻波比

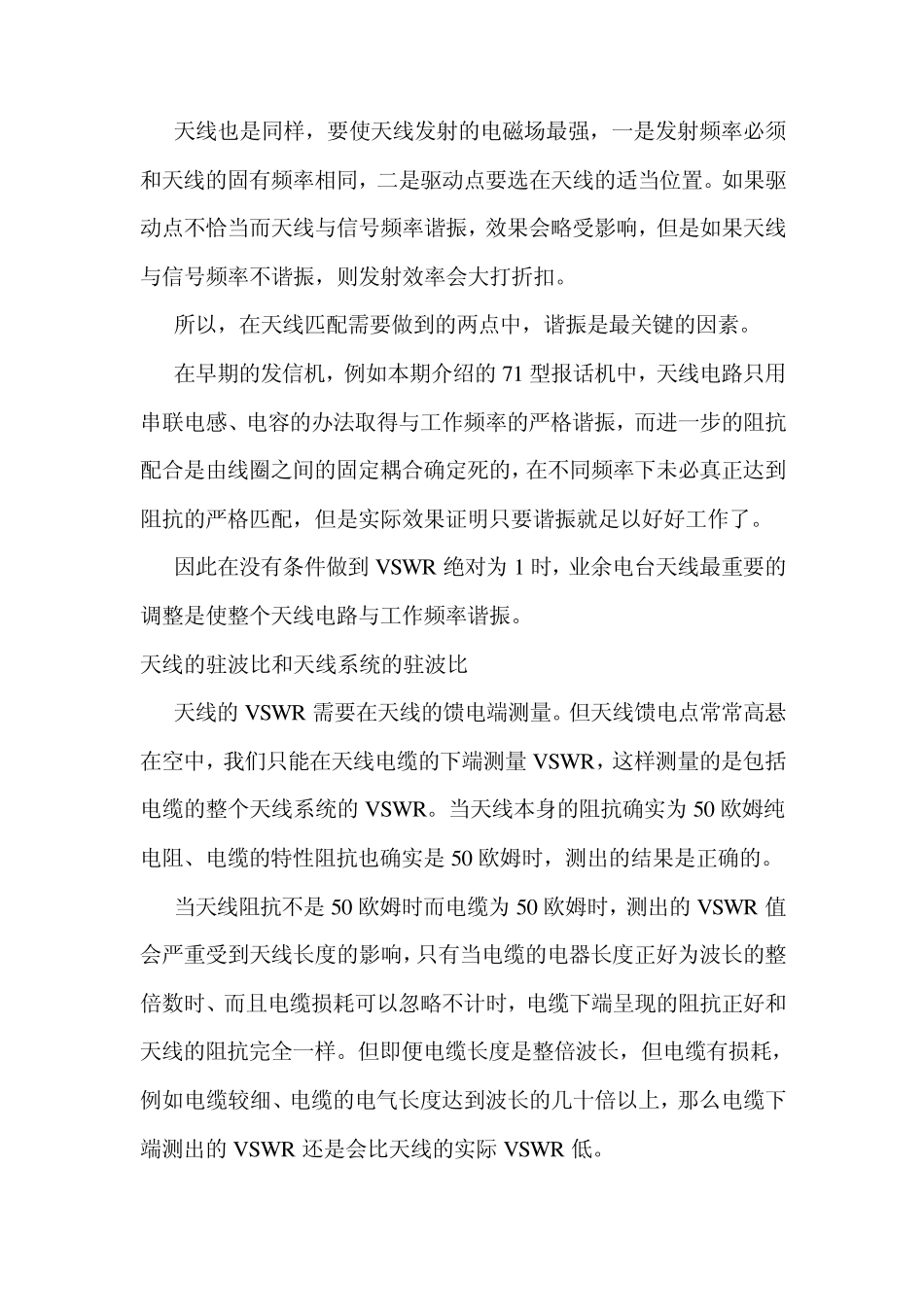

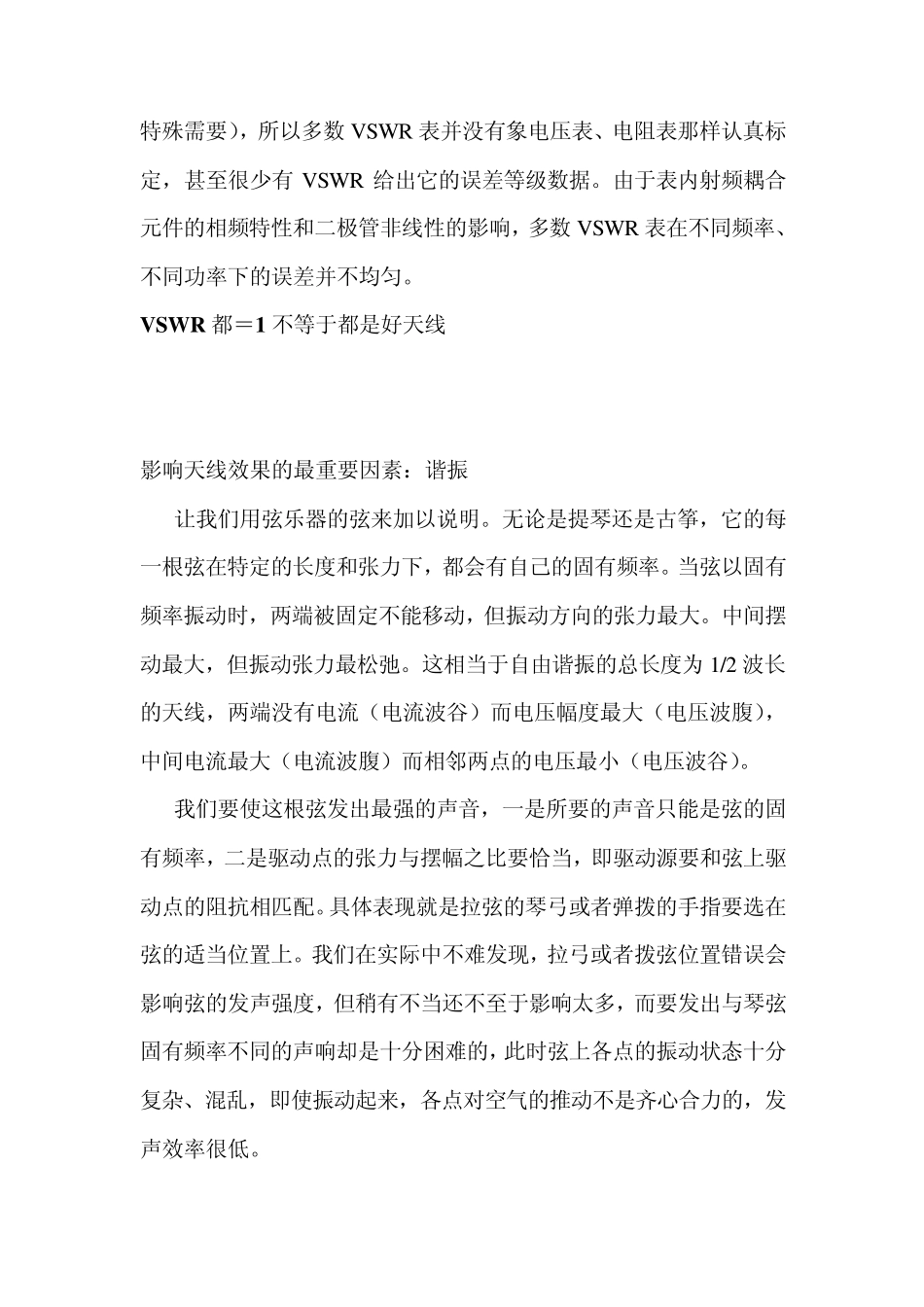

如何理解天线驻波比 电压驻波比（VSW R）是射频技术中最常用的参数，用来衡量部件之间的匹配是否良好。当业余无线电爱好者进行联络时，当然首先会想到测量一下天线系统的驻波比是否接近1:1， 如果接近1:1，当然好。常常听到这样的问题：但如果不能达到1，会怎样呢？驻波比小到几，天线才算合格？为什么大小81 这类老式的军用电台上没有驻波表？ VSW R 及标称阻抗 发射机与天线匹配的条件是两者阻抗的电阻分量相同、感抗部分互相抵消。如果发射机的阻抗不同，要求天线的阻抗也不同。在电子管时代，一方面电子管本输出阻抗高，另一方面低阻抗的同轴电缆还没有得到推广，流行的是特性阻抗为几百欧的平行馈线，因此发射机的输出阻抗多为几百欧姆。而现代商品固态无线电通信机的天线标称阻抗则多为50 欧姆，因此商品 VSW R 表也是按 50 欧姆设计标度的。 如果你拥有一台输出阻抗为600 欧姆的老电台，那就大可不必费心血用50 欧姆的VSW R 计来修理你的天线，因为那样反而帮倒忙。只要设法调到你的天线电流最大就可以了。 VSW R 不是1 时，比较 VSW R 的值没有意义 正因为VSW R 除了 1 以外的数值不值得那么精确地认定（除非有特殊需要），所以多数VSW R 表并没有象电压表、电阻表那样认真标定，甚至很少有VSW R 给出它的误差等级数据。由于表内射频耦合元件的相频特性和二极管非线性的影响，多数VSW R 表在不同频率、不同功率下的误差并不均匀。 VSW R 都＝1 不等于都是好天线 影响天线效果的最重要因素：谐振 让我们用弦乐器的弦来加以说明。无论是提琴还是古筝，它的每一根弦在特定的长度和张力下，都会有自己的固有频率。当弦以固有频率振动时，两端被固定不能移动，但振动方向的张力最大。中间摆动最大，但振动张力最松弛。这相当于自由谐振的总长度为 1/2 波长的天线，两端没有电流（电流波谷）而电压幅度最大（电压波腹），中间电流最大（电流波腹）而相邻两点的电压最小（电压波谷）。 我们要使这根弦发出最强的声音，一是所要的声音只能是弦的固有频率，二是驱动点的张力与摆幅之比要恰当，即驱动源要和弦上驱动点的阻抗相匹配。具体表现就是拉弦的琴弓或者弹拨的手指要选在弦的适当位置上。我们在实际中不难发现，拉弓或者拨弦位置错误会影响弦的发声强度，但稍有不当还不至于影响太多，而要发出与琴弦固有频率不同的声响却是十分困难的，此时弦上各点的振动状态十分复杂、混乱，即使振动起来，...
