如何看主板供电专业讲述

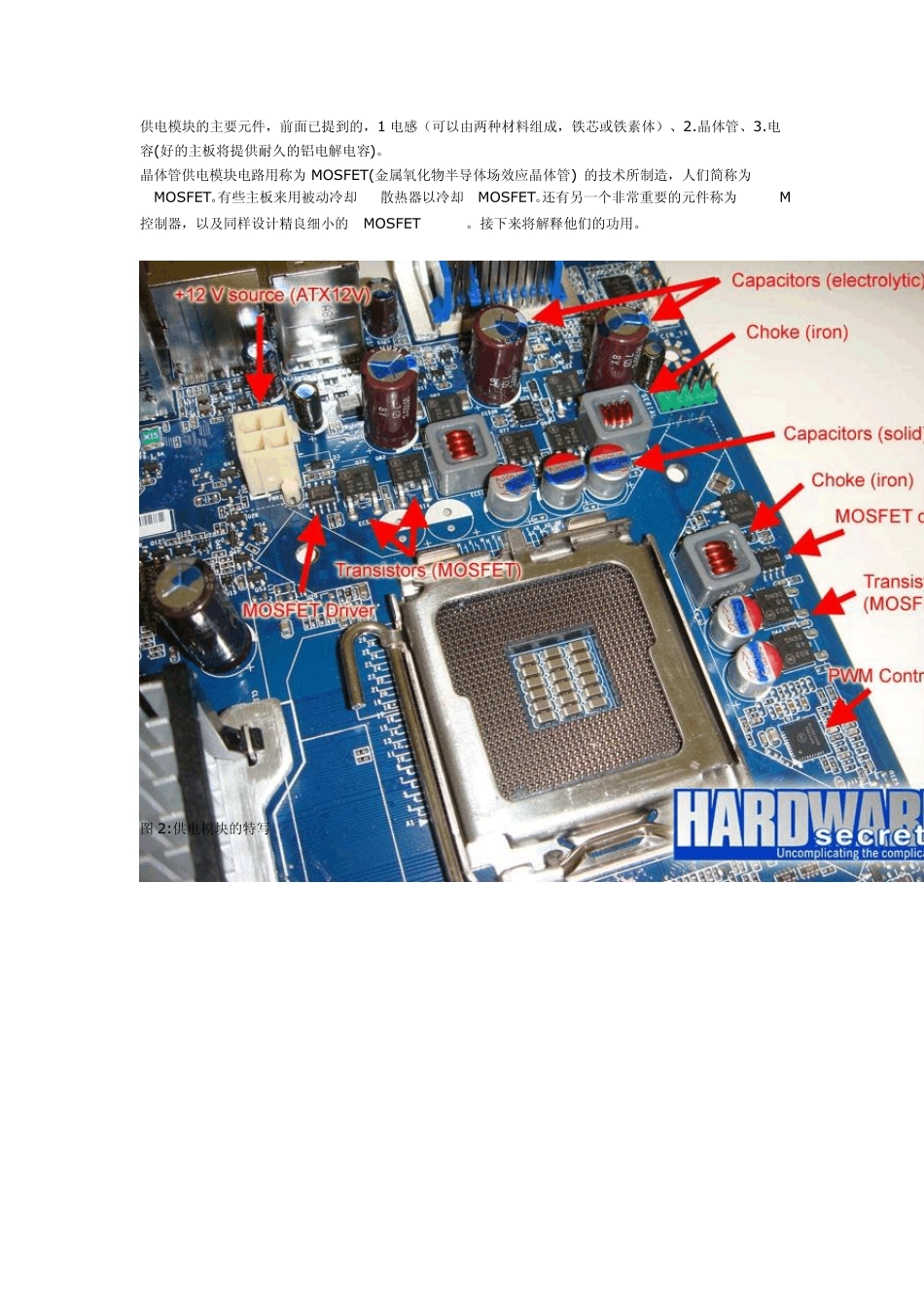

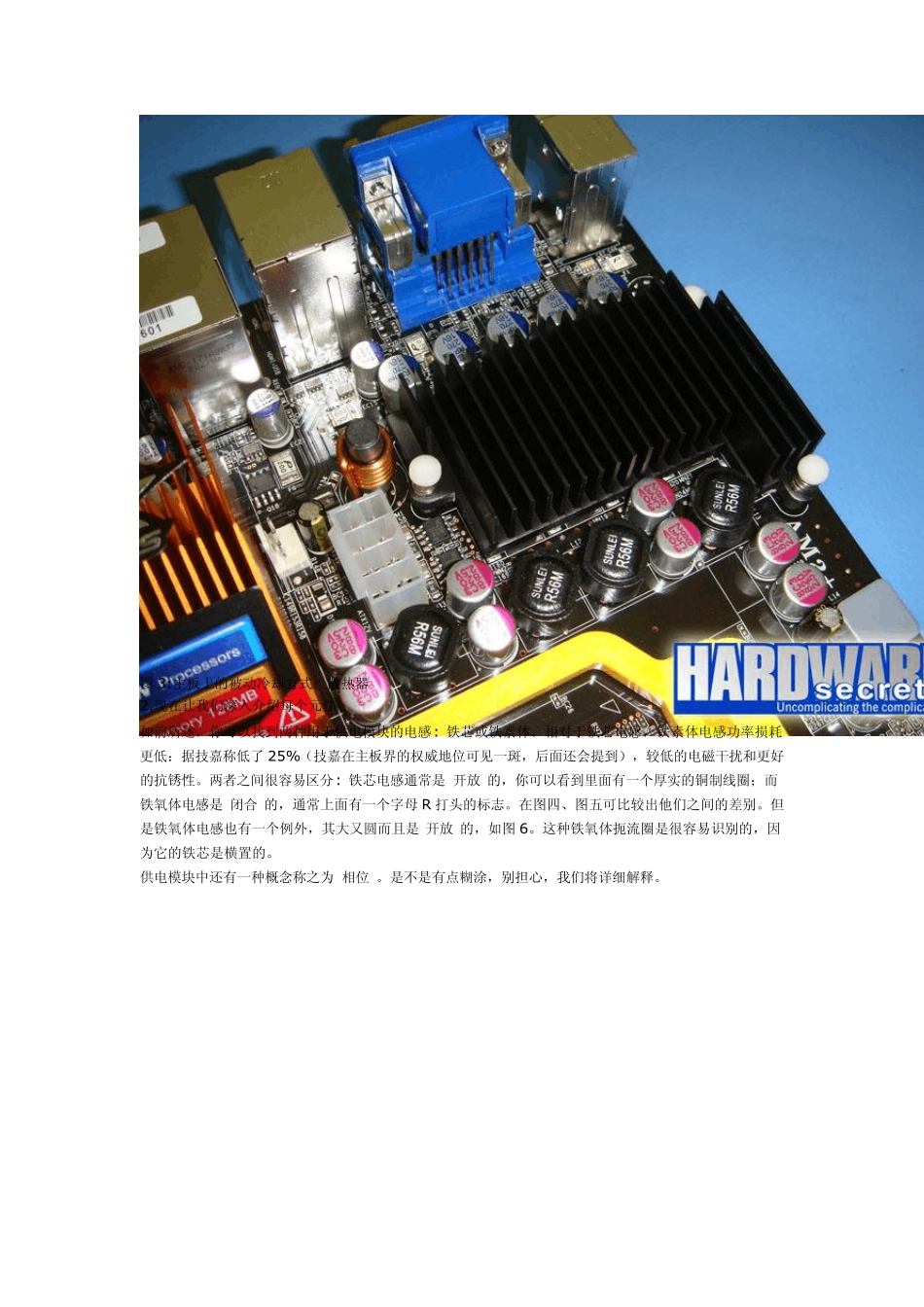

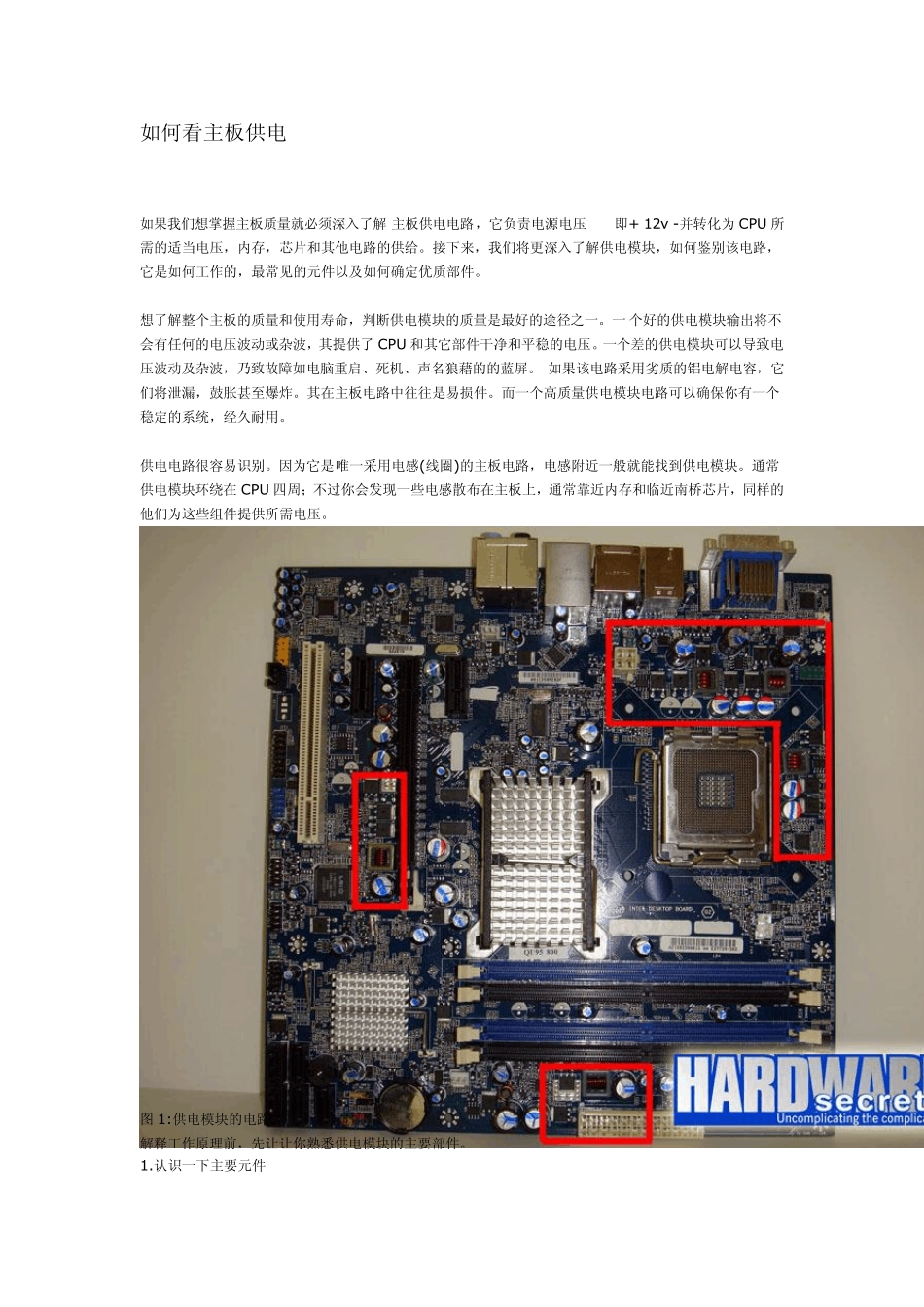

如何看主板供电 如果我们想掌握主板质量就必须深入了解主板供电电路，它负责电源电压——即+ 12v -并转化为CPU 所需的适当电压，内存，芯片和其他电路的供给。接下来，我们将更深入了解供电模块，如何鉴别该电路，它是如何工作的，最常见的元件以及如何确定优质部件。 想了解整个主板的质量和使用寿命，判断供电模块的质量是最好的途径之一。一个好的供电模块输出将不会有任何的电压波动或杂波，其提供了CPU 和其它部件干净和平稳的电压。一个差的供电模块可以导致电压波动及杂波，乃致故障如电脑重启、死机、声名狼藉的的蓝屏。 如果该电路采用劣质的铝电解电容，它们将泄漏，鼓胀甚至爆炸。其在主板电路中往往是易损件。而一个高质量供电模块电路可以确保你有一个稳定的系统，经久耐用。 供电电路很容易识别。因为它是唯一采用电感(线圈)的主板电路，电感附近一般就能找到供电模块。通常供电模块环绕在 CPU 四周；不过你会发现一些电感散布在主板上，通常靠近内存和临近南桥芯片，同样的他们为这些组件提供所需电压。 图 1:供电模块的电路。 解释工作原理前，先让让你熟悉供电模块的主要部件。 1.认识一下主要元件 供电模块的主要元件，前面已提到的，1 电感（可以由两种材料组成，铁芯或铁素体）、2.晶体管、3.电容(好的主板将提供耐久的铝电解电容)。 晶体管供电模块电路用称为 MOSFET(金属氧化物半导体场效应晶体管) 的技术所制造，人们简称为―MOSFET‖。有些主板来用被动冷却 – 散热器以冷却―MOSFET‖。还有另一个非常重要的元件称为―PWM‖控制器，以及同样设计精良细小的―MOSFET driver‖。接下来将解释他们的功用。 图 2:供电模块的特写 图3:主板上的被动冷却方式：散热器 2.现在让我们深入介绍每个元件 如前所述，你可以找到两种用于供电模块的电感: 铁芯或铁素体。相对于铁芯电感，铁素体电感功率损耗更低：据技嘉称低了25%（技嘉在主板界的权威地位可见一斑，后面还会提到），较低的电磁干扰和更好的抗锈性。两者之间很容易区分: 铁芯电感通常是―开放‖的，你可以看到里面有一个厚实的铜制线圈；而铁氧体电感是―闭合‖的，通常上面有一个字母R 打头的标志。在图四、图五可比较出他们之间的差别。但是铁氧体电感也有一个例外，其大又圆而且是―开放‖的，如图6。这种铁氧体扼流圈是很容易识别的，因为它的铁芯是横置的。 供电模块中还有一种概念称之为―相位‖。是不是有点糊涂，别担心，我们将详...
