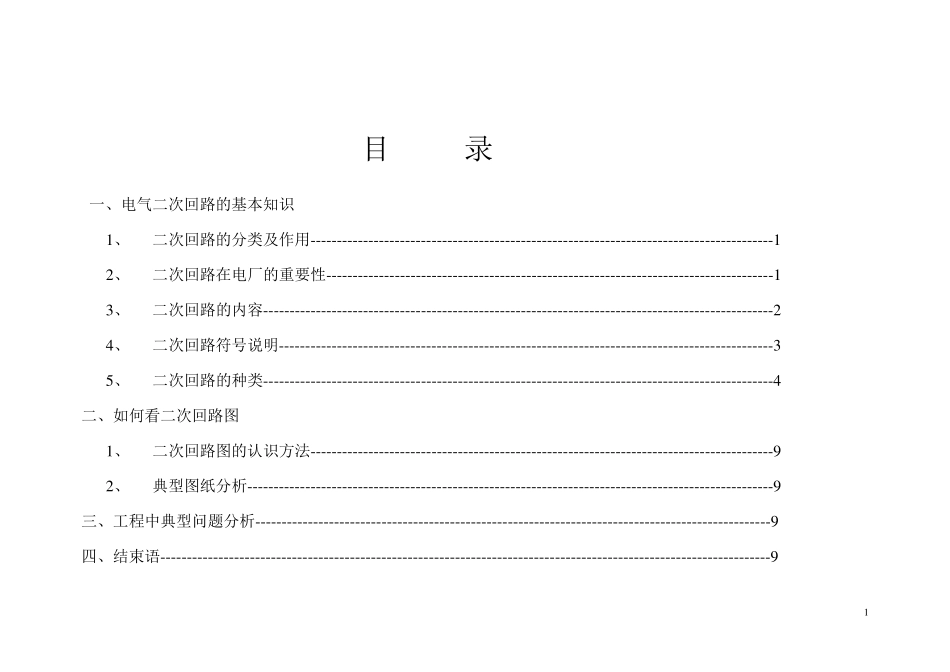

1 目 录 一、电气二次回路的基本知识 1 、 二次回路的分类及作用----------------------------------------------------------------------------------------1 2 、 二次回路在电厂的重要性-------------------------------------------------------------------------------------1 3 、 二次回路的内容-------------------------------------------------------------------------------------------------2 4 、 二次回路符号说明----------------------------------------------------------------------------------------------3 5 、 二次回路的种类-------------------------------------------------------------------------------------------------4 二、如何看二次回路图 1 、 二次回路图的认识方法----------------------------------------------------------------------------------------9 2 、 典型图纸分析----------------------------------------------------------------------------------------------------9 三、工程中典型问题分析--------------------------------------------------------------------------------------------------9 四、结束语--------------------------------------------------------------------------------------------------------------------9 2 第一章 电气二次回路的基本知识 1 、 二次回路及其作用 电力系统的电气设备，按其用途不同，一般分为一次设备和二次设备两大类。一次设备（也称主设备）是将电能从发电厂的发电机传送至用户用电器具直接经过的设备，以及与这些设备电器连接的附属设备，主要包括：发电机、电力变压器、断路器、隔离开关、电抗器、电力母线、高压输电线路、高压电动机等。一次设备相互连接并构成的电力电路，称为电力系统一次接线。 因为一次设备一般都是大容量、高电压的设备，为了实现运行维护人员对一次设备进行监控，就必须配置与一次设备保持电器隔离的低电压、小容量的相应设备，而二次设备就是指这些对一次设备进行控制、调节、保护和监测的低电压设备，主要包括：控制和信号器具，继电保护及自动装置、测量仪表、操作电源系统等。二次设备按照一定的规则连接起来以实现某种技术要求的电气回路称为二次回路。 2 、 二次回路的重要性 在电力系统中，一次设备是重要的，二次设备也是重要的。因为一次设备和二次...
