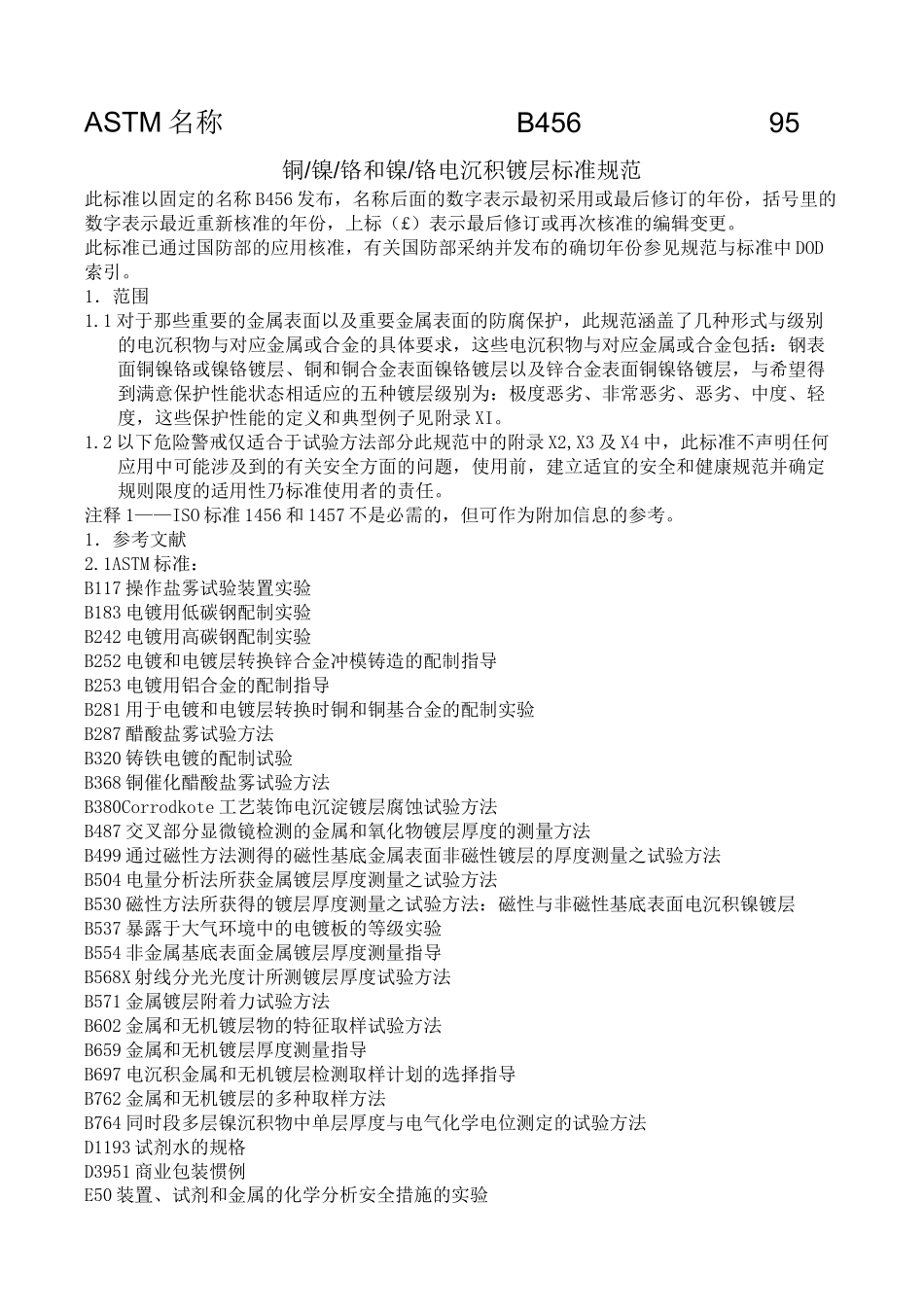

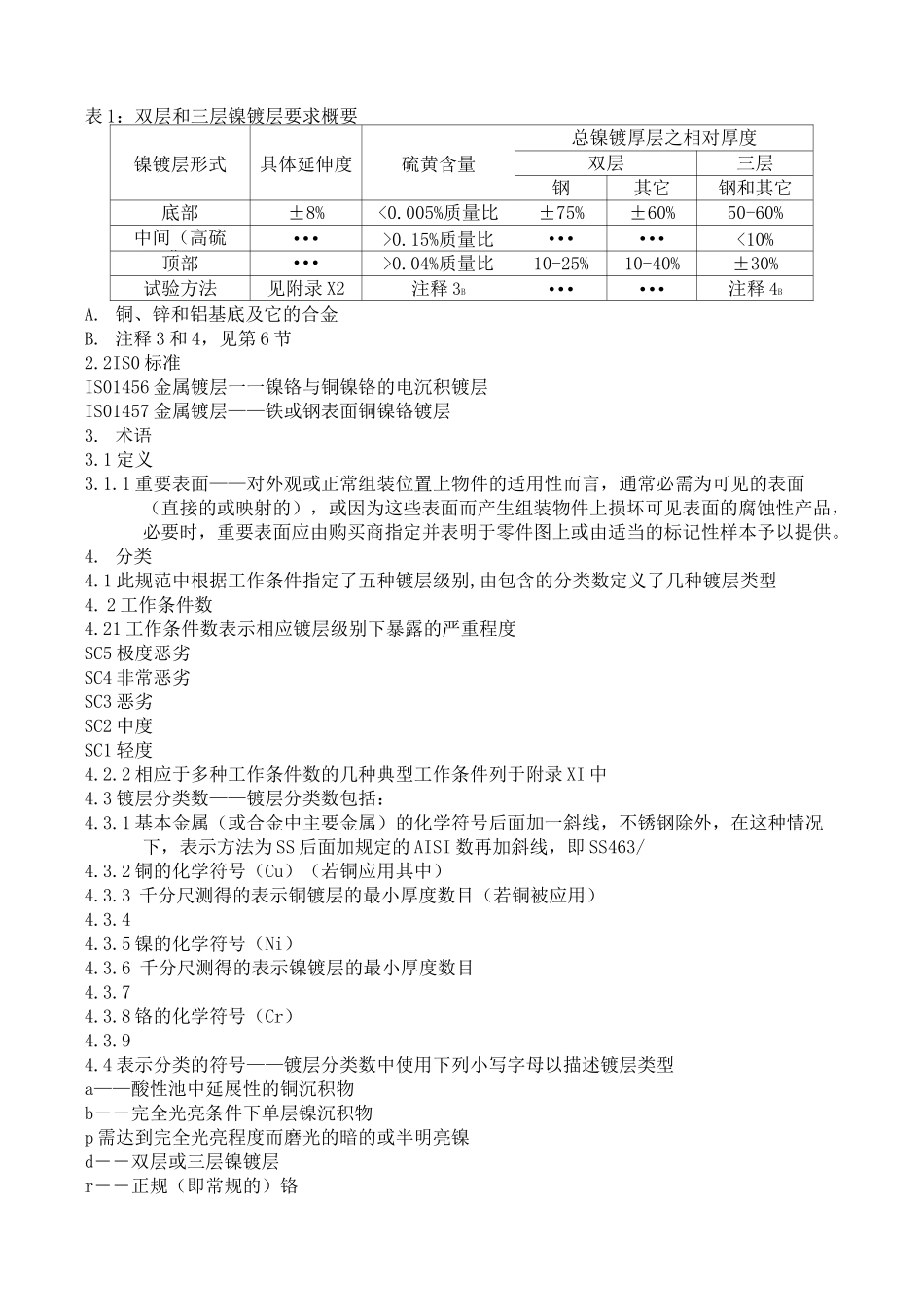

铜/镍/铬和镍/铬电沉积镀层标准规范此标准以固定的名称 B456 发布，名称后面的数字表示最初采用或最后修订的年份，括号里的数字表示最近重新核准的年份，上标（£）表示最后修订或再次核准的编辑变更。此标准已通过国防部的应用核准，有关国防部采纳并发布的确切年份参见规范与标准中 DOD索引。1．范围1.1 对于那些重要的金属表面以及重要金属表面的防腐保护，此规范涵盖了几种形式与级别的电沉积物与对应金属或合金的具体要求，这些电沉积物与对应金属或合金包括：钢表面铜镍铬或镍铬镀层、铜和铜合金表面镍铬镀层以及锌合金表面铜镍铬镀层，与希望得到满意保护性能状态相适应的五种镀层级别为：极度恶劣、非常恶劣、恶劣、中度、轻度，这些保护性能的定义和典型例子见附录 XI。1.2 以下危险警戒仅适合于试验方法部分此规范中的附录 X2,X3 及 X4 中，此标准不声明任何应用中可能涉及到的有关安全方面的问题，使用前，建立适宜的安全和健康规范并确定规则限度的适用性乃标准使用者的责任。注释 1——ISO 标准 1456 和 1457 不是必需的，但可作为附加信息的参考。1．参考文献2.1ASTM 标准：B117 操作盐雾试验装置实验B183 电镀用低碳钢配制实验B242 电镀用高碳钢配制实验B252 电镀和电镀层转换锌合金冲模铸造的配制指导B253 电镀用铝合金的配制指导B281 用于电镀和电镀层转换时铜和铜基合金的配制实验B287 醋酸盐雾试验方法B320 铸铁电镀的配制试验B368 铜催化醋酸盐雾试验方法B380Corrodkote 工艺装饰电沉淀镀层腐蚀试验方法B487 交叉部分显微镜检测的金属和氧化物镀层厚度的测量方法B499 通过磁性方法测得的磁性基底金属表面非磁性镀层的厚度测量之试验方法B504 电量分析法所获金属镀层厚度测量之试验方法B530 磁性方法所获得的镀层厚度测量之试验方法：磁性与非磁性基底表面电沉积镍镀层B537 暴露于大气环境中的电镀板的等级实验B554 非金属基底表面金属镀层厚度测量指导B568X 射线分光光度计所测镀层厚度试验方法B571 金属镀层附着力试验方法B602 金属和无机镀层物的特征取样试验方法B659 金属和无机镀层厚度测量指导B697 电沉积金属和无机镀层检测取样计划的选择指导B762 金属和无机镀层的多种取样方法B764 同时段多层镍沉积物中单层厚度与电气化学电位测定的试验方法D1193 试剂水的规格D3951 商业包装惯例E50 装置、试剂和金属的化学分析安全措施的实验ASTM 名称B45695表 1：双层和三层镍镀层要...
