用三针法测螺纹中径

用三针法测螺纹中径_第1页
1/4
用三针法测螺纹中径_第2页
2/4
用三针法测螺纹中径_第3页
3/4

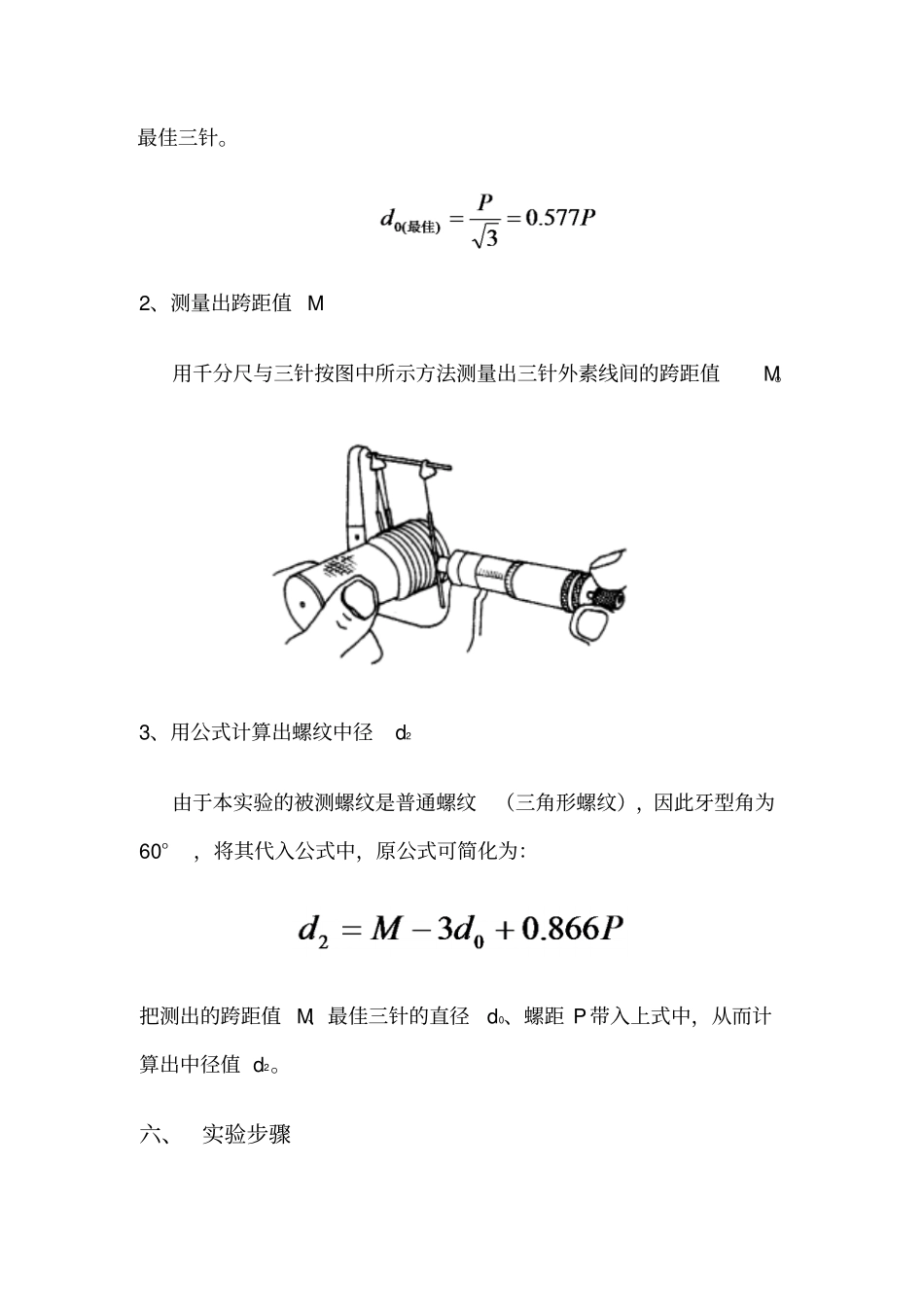

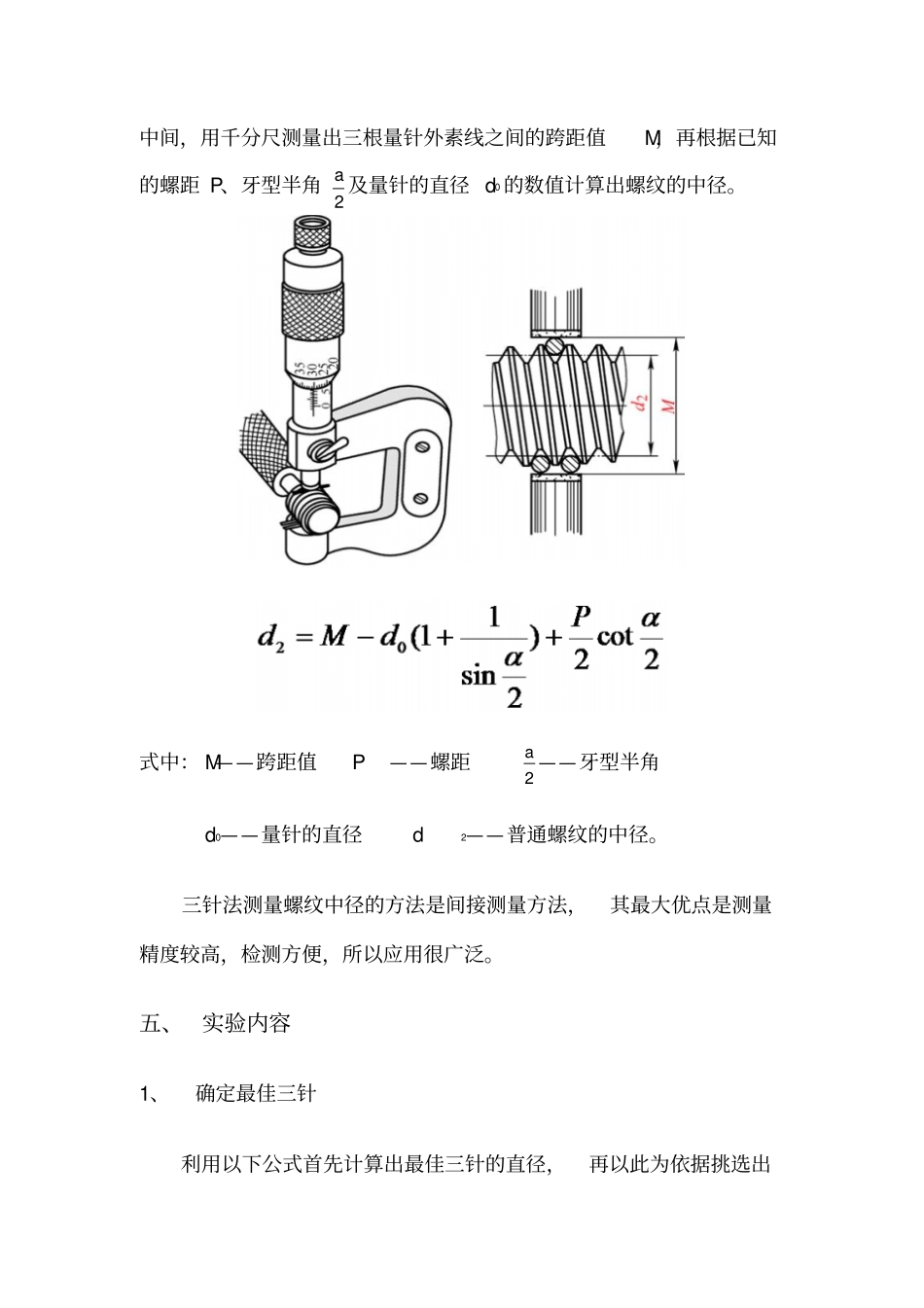

实训项目二十六用三针法测螺纹中径一、实验要求选择合适的测量工具测出图中所示螺纹的中径。二、实验目的1、能根据被测螺纹公称直径选择合适的千分尺。2、掌握用千分尺测量普通螺纹中径的方法。3、掌握选用最佳三针直径的方法。4、会正确地应用相关公式进行计算。5、学会根据得出的螺纹中径值进行判断:螺纹中径尺寸是否合格。三、实验设备和工具千分尺一把、三针一副、普通螺纹零件一个四、实验原理三针法测量的原理是将三根直径相同的量针,放在螺纹牙沟槽的中间,用千分尺测量出三根量针外素线之间的跨距值M,再根据已知的螺距 P、牙型半角2a 及量针的直径 d0 的数值计算出螺纹的中径。式中: M——跨距值 P——螺距2a ——牙型半角d0——量针的直径 d2——普通螺纹的中径。三针法测量螺纹中径的方法是间接测量方法,其最大优点是测量精度较高,检测方便,所以应用很广泛。五、实验内容1、确定最佳三针利用以下公式首先计算出最佳三针的直径,再以此为依据挑选出最佳三针。2、测量出跨距值 M 用千分尺与三针按图中所示方法测量出三针外素线间的跨距值M。3、用公式计算出螺纹中径d2 由于本实验的被测螺纹是普通螺纹(三角形螺纹),因此牙型角为60°,将其代入公式中,原公式可简化为:把测出的跨距值 M、最佳三针的直径d0、螺距 P带入上式中,从而计算出中径值 d2。六、实验步骤1、根据被测螺纹公称直径M20,选定测量范围正确的千分尺。2、根据螺距 P计算出最佳三针的直径,选出三量针。3、测量前将三针的测量面和被测螺纹的螺纹槽擦干净,放到测头与测杆之间,再将三针插入螺纹槽中,使量针与螺纹牙侧相切并凸出螺纹槽,旋转千分尺的微分筒,直到棘轮发出响声,此时千分尺上的读数即为跨距值M,用这样的方法在三个等距截面内进行测量,测出跨距值,并作好记录。4、用实验值进行计算,得出螺纹中径,判断并填写实验报告。跨 距值 M 最佳中径值 d0螺纹中径 d2螺距P 螺纹中径极限尺寸实验结论第 1 点第 2 点第 3 点七、思考题1、在选择三针时为什么要选择最佳三针?2、三针法适合于测量哪种类型的螺纹?3、如何判定螺纹中径合格与否?4、
