用下滑推力进行抗滑桩计算

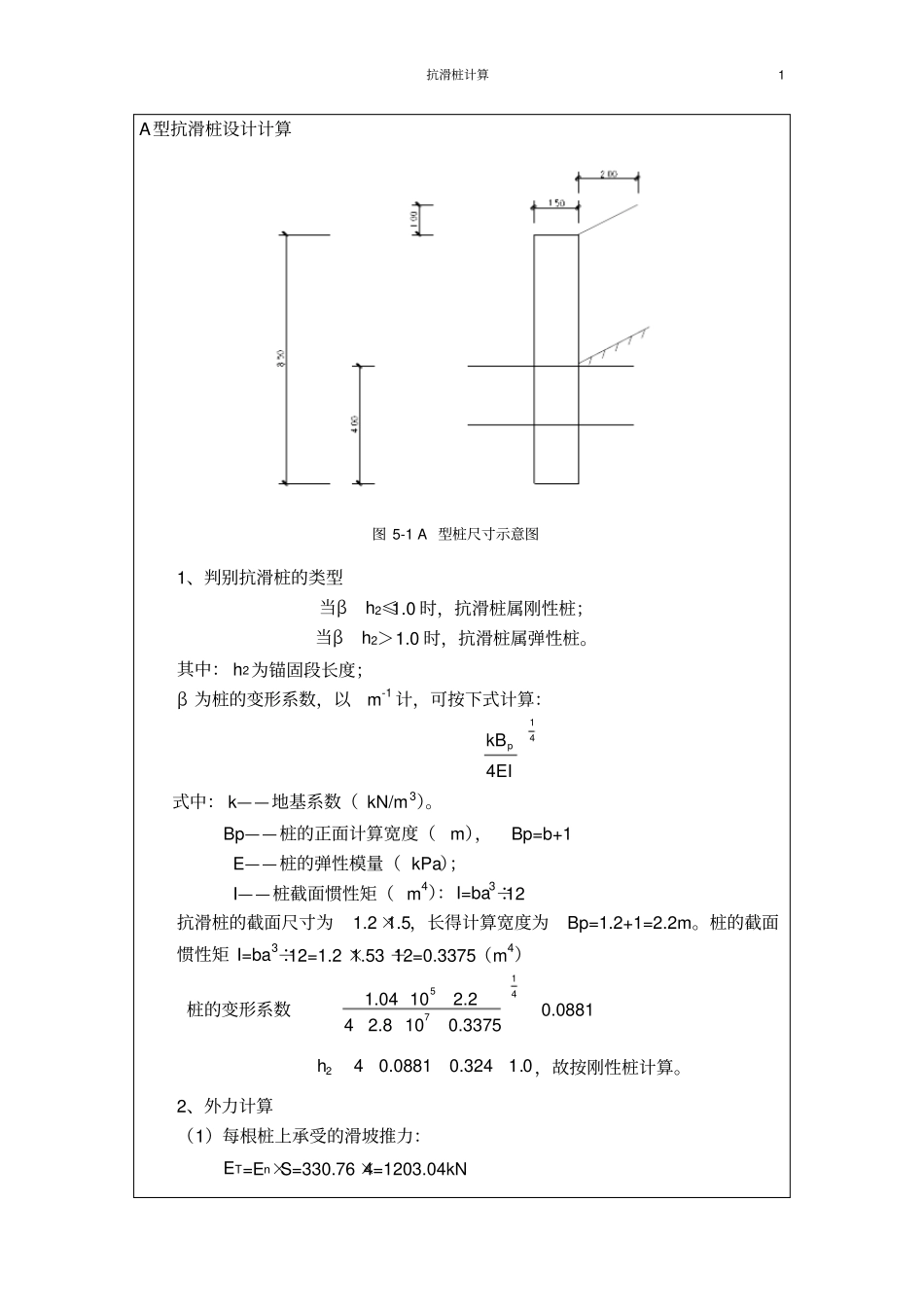

抗滑桩计算1 A型抗滑桩设计计算图 5-1 A 型桩尺寸示意图1、判别抗滑桩的类型当βh2≤1.0 时，抗滑桩属刚性桩；当βh2＞1.0 时，抗滑桩属弹性桩。其中： h2为锚固段长度；β 为桩的变形系数，以m-1 计，可按下式计算：414kEIBp式中： k——地基系数（ kN/m 3）。Bp——桩的正面计算宽度（m），Bp=b+1 E——桩的弹性模量（ kPa）；I——桩截面惯性矩（ m4）：I=ba3÷12 抗滑桩的截面尺寸为1.2 ×1.5，长得计算宽度为Bp=1.2+1=2.2m。桩的截面惯性矩 I=ba3÷12=1.2 ×1.53 ÷12=0.3375（m4）桩的变形系数0.08813375.0108.242.2101.0441750.10.3240.088142h，故按刚性桩计算。2、外力计算（1）每根桩上承受的滑坡推力：ET=En×S=330.76 ×4=1203.04kN 抗滑桩计算2 （2）桩前抗力计算：由于抗滑桩设置在滑坡前缘处， 桩前没有土体处于悬臂状态， 所以桩前不考虑抗力。3、受荷段内力计算（见表5-7 ）假定滑坡推力和桩前抗力都是三角形分布：mkNhEqbT/601.525.01mkNhEqbR/05.01'剪力：221'75.192)(yyhqbqbQy弯矩：325.063yyQMyy滑面处的剪力 Q0=1522.60kN，滑面处弯矩 M 0=2283.59kN ·m 表 5-7 桩身受荷段内力表点号距顶距离弯矩剪力位移(m) (kN-m) (kN) (mm) 1 0 0 0 5.957 2 0.5 3.1325 -18.7975 4.706 3 1.0 25.06 -75.19 3.455 4 1.5 84.577 -169.1775 2.204 5 2 200.48 -300.76 0.953 6 2.5 391.5625 -469.9375 -0.298 7 3 676.62 -676.71 -1.549 8 3.5 1074.4475 -921.0775 -2.800 9 4 1603.84 -1203.04 -4.051 10 4.5 2283.59 -1522.60 -5.302 4、锚固段内力计算（1）确定转动中心的位置y0：采用 k 法，有：202000h2h3)23(hhhy计算得：y0=2.3810(m)，距桩顶 6.8810（m）（2）桩的转角：202h-2yK2HhB p抗滑桩计算3 代入相关参数：)(250200.0rad（3）桩各点侧应力：))((02yymyAy250200.0)381.2(101043yy）（y-2.381260.2080y（4）桩身各点剪力：2020)(K21K21yyByBHQppy最大剪力位置：0Qdydy，则 y=2.3810，距桩顶 6.8810 ，即转动中心处剪力最大。（5）桩身各点弯矩：300200)(K61)3(K61)(yyByyyByhHMppy最大弯矩位置：令：0dydM y，则 y=6.6871m （6）计算结果最大弯矩 =2319.7844（kN.m）,距离桩顶 6.6871（m）；最大剪力 =1478.7988（kN），距离桩顶 6.8810（m）；最大位移 =5.9573（mm）。点号距顶距离弯矩剪力位移(m) (kN-m) (kN) (...
