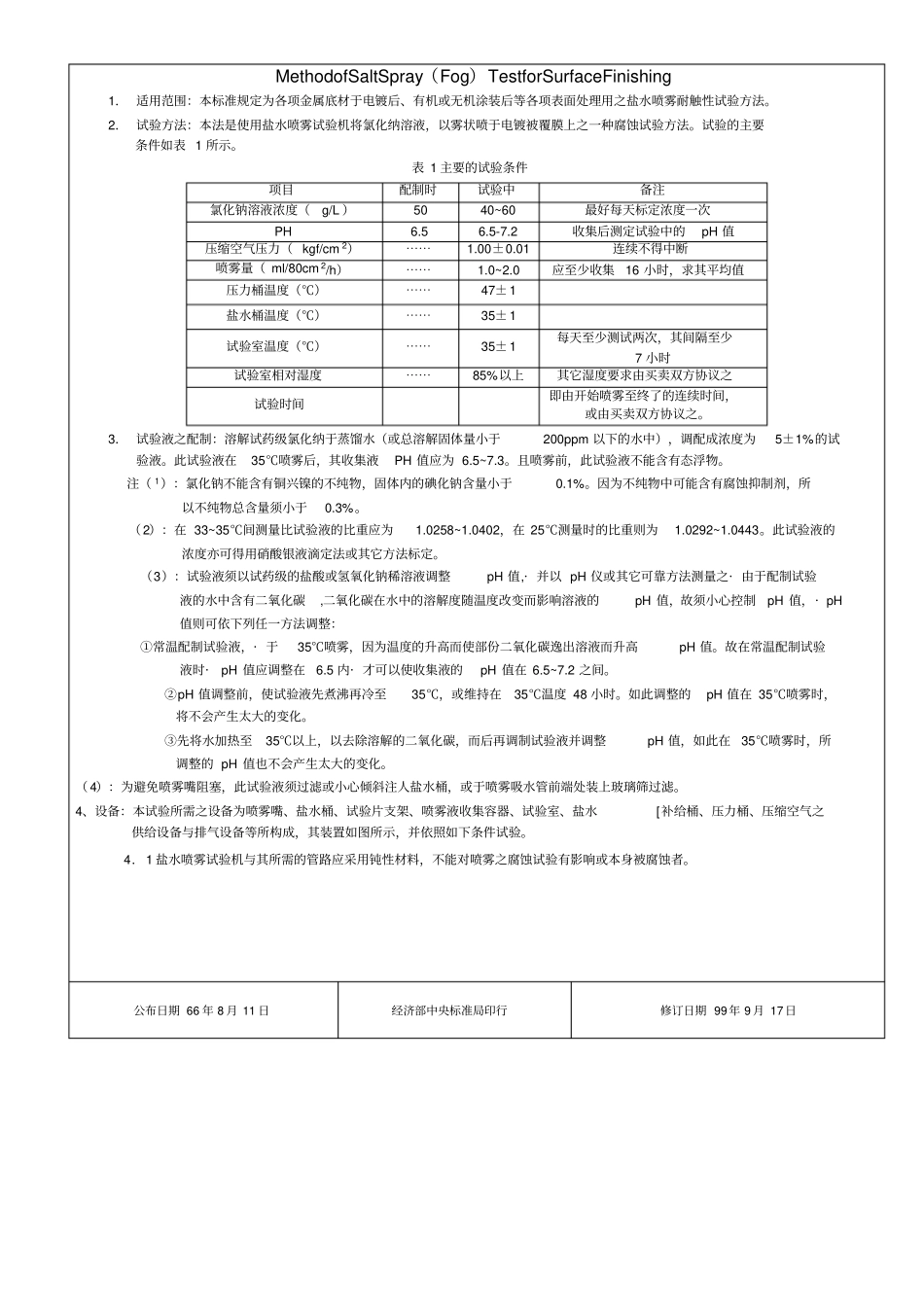

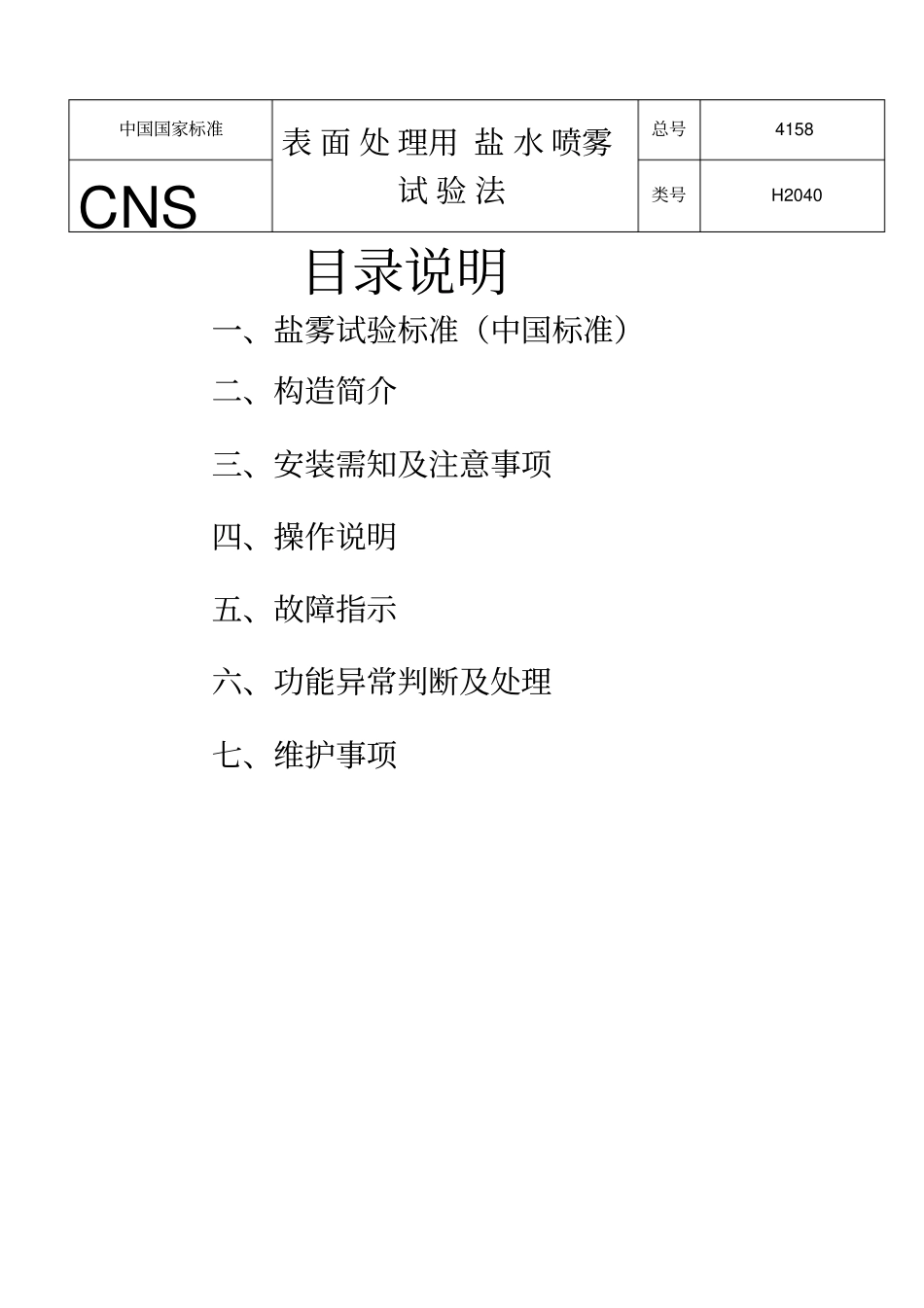

目录说明一、盐雾试验标准（中国标准）二、构造简介三、安装需知及注意事项四、操作说明五、故障指示六、功能异常判断及处理七、维护事项中国国家标准表 面 处 理用 盐 水 喷雾试 验 法总号4158 CNS 类号H2040 MethodofSaltSpray（Fog）TestforSurfaceFinishing 1． 适用范围：本标准规定为各项金属底材于电镀后、有机或无机涂装后等各项表面处理用之盐水喷雾耐触性试验方法。2． 试验方法：本法是使用盐水喷雾试验机将氯化纳溶液，以雾状喷于电镀被覆膜上之一种腐蚀试验方法。试验的主要条件如表 1 所示。表 1 主要的试验条件项目配制时试验中备注氯化钠溶液浓度（g/L ）50 40~60 最好每天标定浓度一次PH 6.5 6.5-7.2 收集后测定试验中的pH 值压缩空气压力（ kgf/cm 2）⋯⋯1.00±0.01 连续不得中断喷雾量（ ml/80cm 2/h）⋯⋯1.0~2.0 应至少收集16 小时，求其平均值压力桶温度（℃）⋯⋯47± 1 盐水桶温度（℃）⋯⋯35± 1 试验室温度（℃）⋯⋯35± 1 每天至少测试两次，其间隔至少7 小时试验室相对湿度⋯⋯85%以上其它湿度要求由买卖双方协议之试验时间即由开始喷雾至终了的连续时间，或由买卖双方协议之。3． 试验液之配制：溶解试药级氯化纳于蒸馏水（或总溶解固体量小于200ppm 以下的水中），调配成浓度为5±1%的试验液。此试验液在35℃喷雾后，其收集液PH 值应为 6.5~7.3。且喷雾前，此试验液不能含有态浮物。注（ 1）：氯化钠不能含有铜兴镍的不纯物，固体内的碘化钠含量小于0.1%。因为不纯物中可能含有腐蚀抑制剂，所以不纯物总含量须小于0.3%。（ 2）：在 33~35℃间测量比试验液的比重应为1.0258~1.0402，在 25℃测量时的比重则为1.0292~1.0443。此试验液的浓度亦可得用硝酸银液滴定法或其它方法标定。（3）：试验液须以试药级的盐酸或氢氧化钠稀溶液调整pH 值,· 并以 pH 仪或其它可靠方法测量之· 由于配制试验液的水中含有二氧化碳,二氧化碳在水中的溶解度随温度改变而影响溶液的pH 值，故须小心控制pH 值，· pH值则可依下列任一方法调整：①常温配制试验液，· 于35℃喷雾，因为温度的升高而使部份二氧化碳逸出溶液而升高pH 值。故在常温配制试验液时·pH 值应调整在6.5 内· 才可以使收集液的pH 值在 6.5~7.2 之间。②pH 值调整前，使试验液先煮沸再冷至35℃，或维持在35℃温度 48 小时。如此调整的pH 值在 35℃喷雾时，将不会产生太大的变化。③先将水加热...
