监控立杆施工

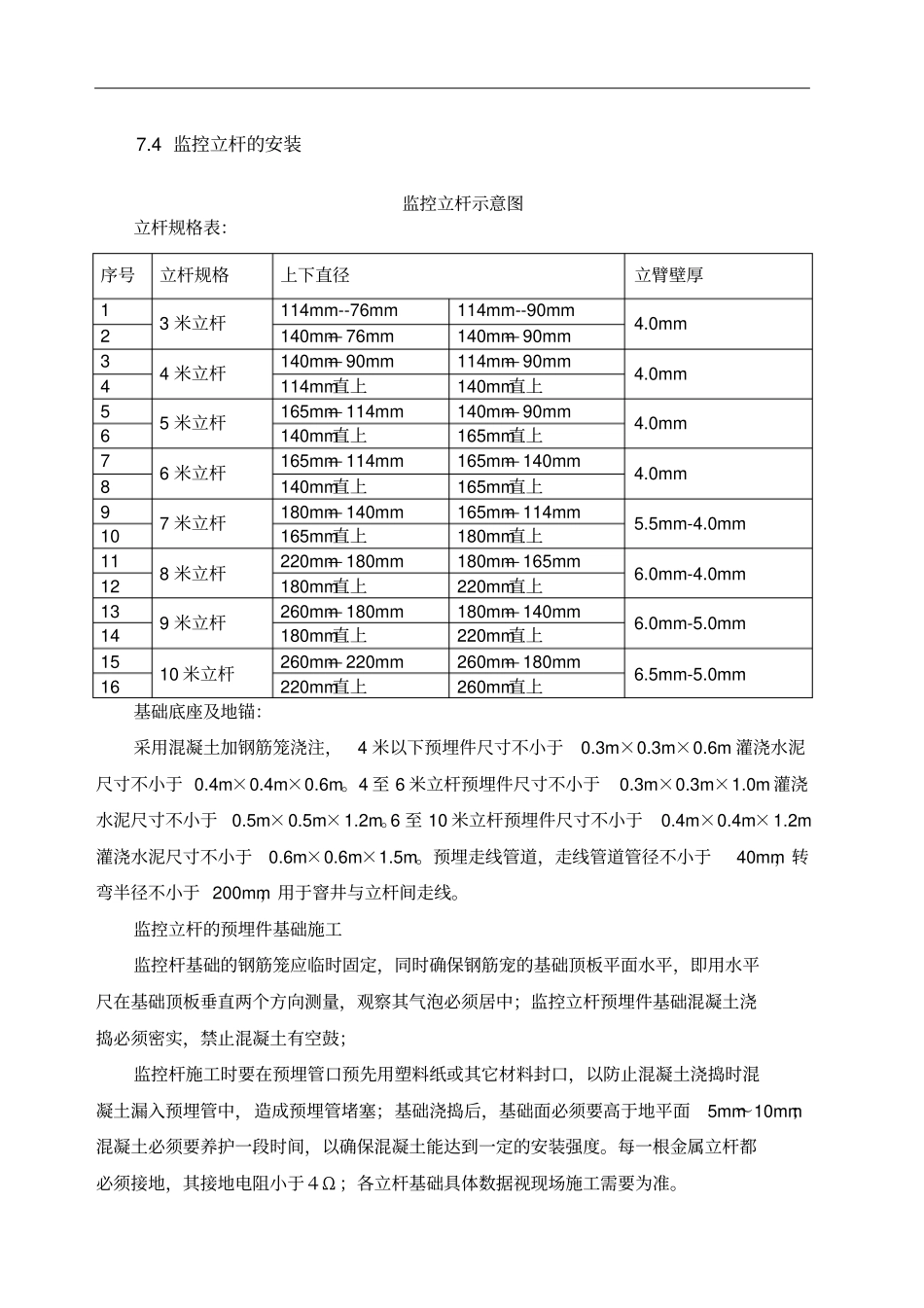

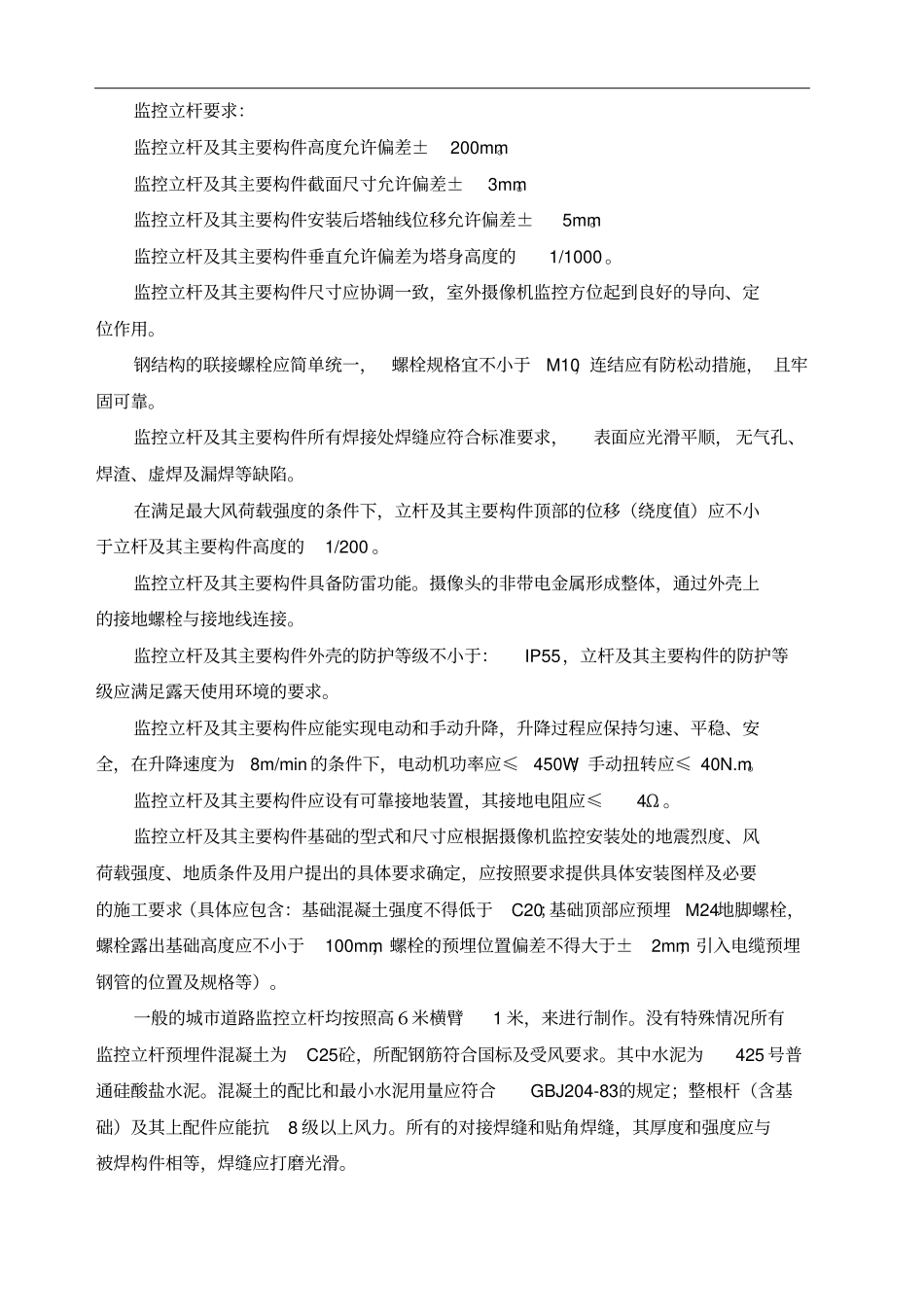

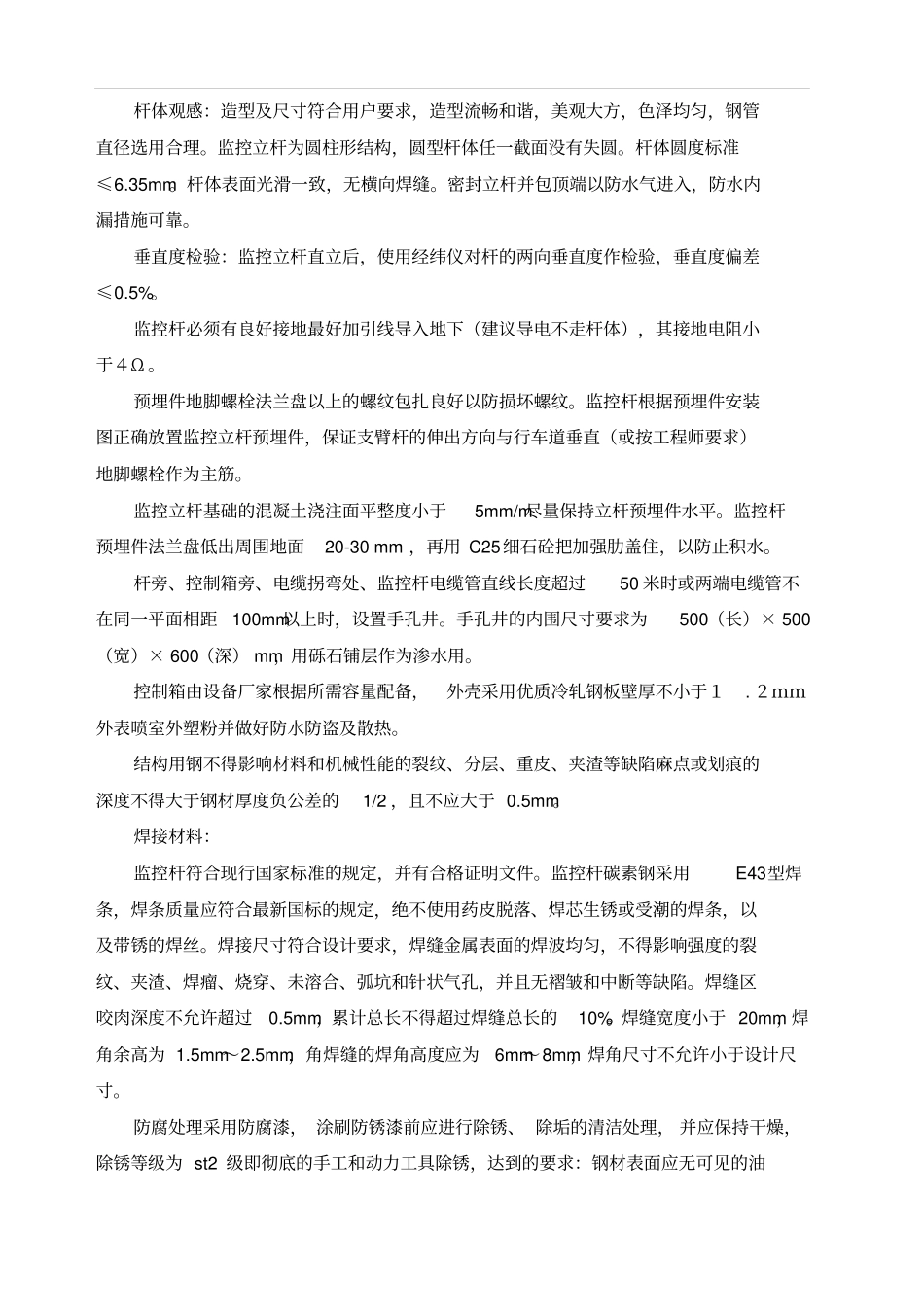

7.4 监控立杆的安装监控立杆示意图立杆规格表：序号立杆规格上下直径立臂壁厚1 3 米立杆114mm--76mm 114mm--90mm 4.0mm 2 140mm— 76mm 140mm— 90mm 3 4 米立杆140mm— 90mm 114mm— 90mm 4.0mm 4 114mm直上140mm直上5 5 米立杆165mm— 114mm 140mm— 90mm 4.0mm 6 140mm直上165mm直上7 6 米立杆165mm— 114mm 165mm— 140mm 4.0mm 8 140mm直上165mm直上9 7 米立杆180mm— 140mm 165mm— 114mm 5.5mm-4.0mm 10 165mm直上180mm直上11 8 米立杆220mm— 180mm 180mm— 165mm 6.0mm-4.0mm 12 180mm直上220mm直上13 9 米立杆260mm— 180mm 180mm— 140mm 6.0mm-5.0mm 14 180mm直上220mm直上15 10 米立杆260mm— 220mm 260mm— 180mm 6.5mm-5.0mm 16 220mm直上260mm直上基础底座及地锚：采用混凝土加钢筋笼浇注，4 米以下预埋件尺寸不小于0.3m×0.3m×0.6m 灌浇水泥尺寸不小于 0.4m×0.4m×0.6m。4 至 6 米立杆预埋件尺寸不小于0.3m×0.3m×1.0m 灌浇水泥尺寸不小于0.5m×0.5m×1.2m。6 至 10 米立杆预埋件尺寸不小于0.4m×0.4m×1.2m灌浇水泥尺寸不小于0.6m×0.6m×1.5m。预埋走线管道，走线管道管径不小于40mm，转弯半径不小于 200mm，用于窨井与立杆间走线。监控立杆的预埋件基础施工监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓；监控杆施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5mm～10mm；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。每一根金属立杆都必须接地，其接地电阻小于４Ω ；各立杆基础具体数据视现场施工需要为准。监控立杆要求：监控立杆及其主要构件高度允许偏差±200mm。监控立杆及其主要构件截面尺寸允许偏差±3mm。监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm。监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000 。监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施， 且牢固可靠。监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺， 无气...
