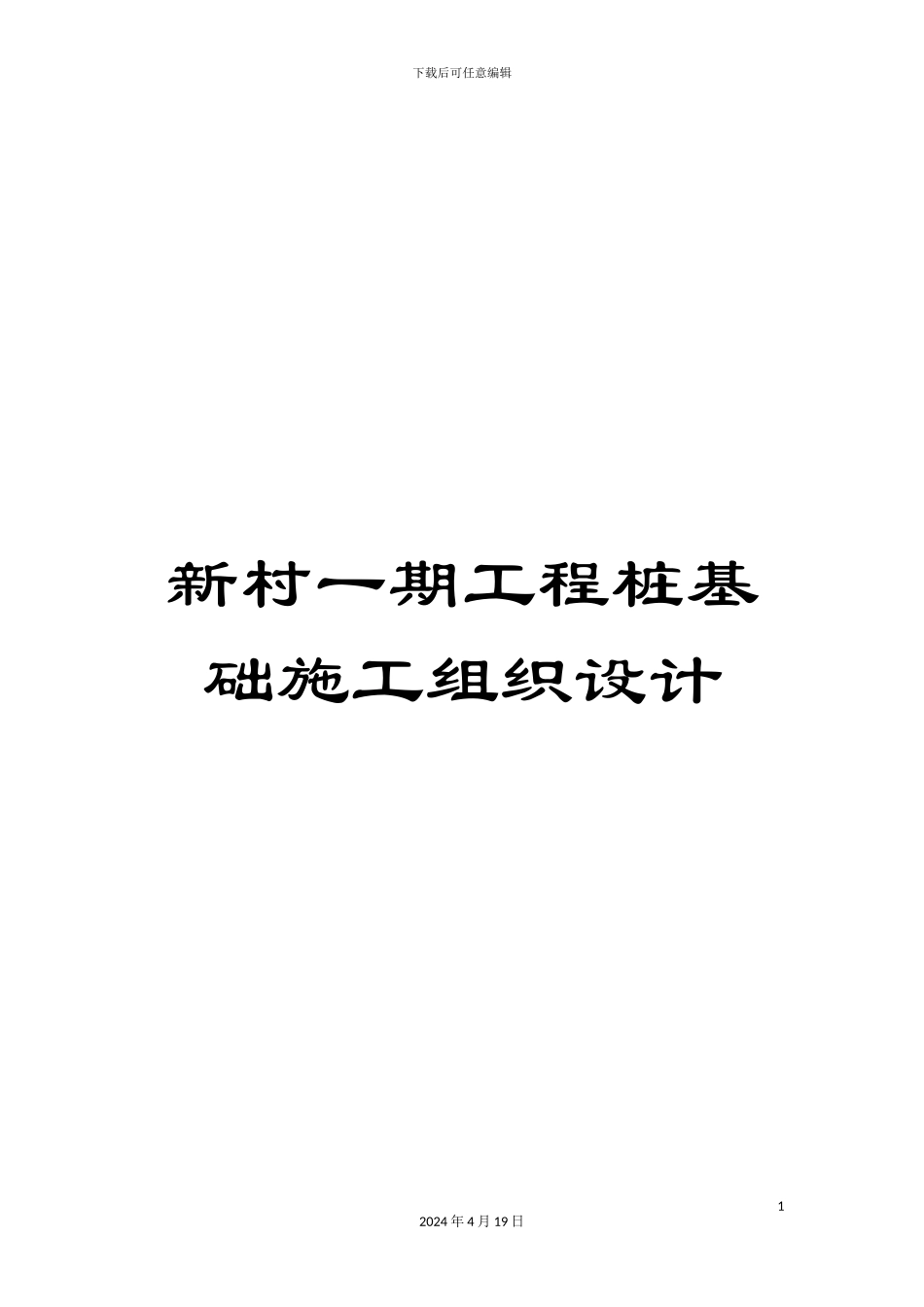

新村一期工程桩基础施工组织设计

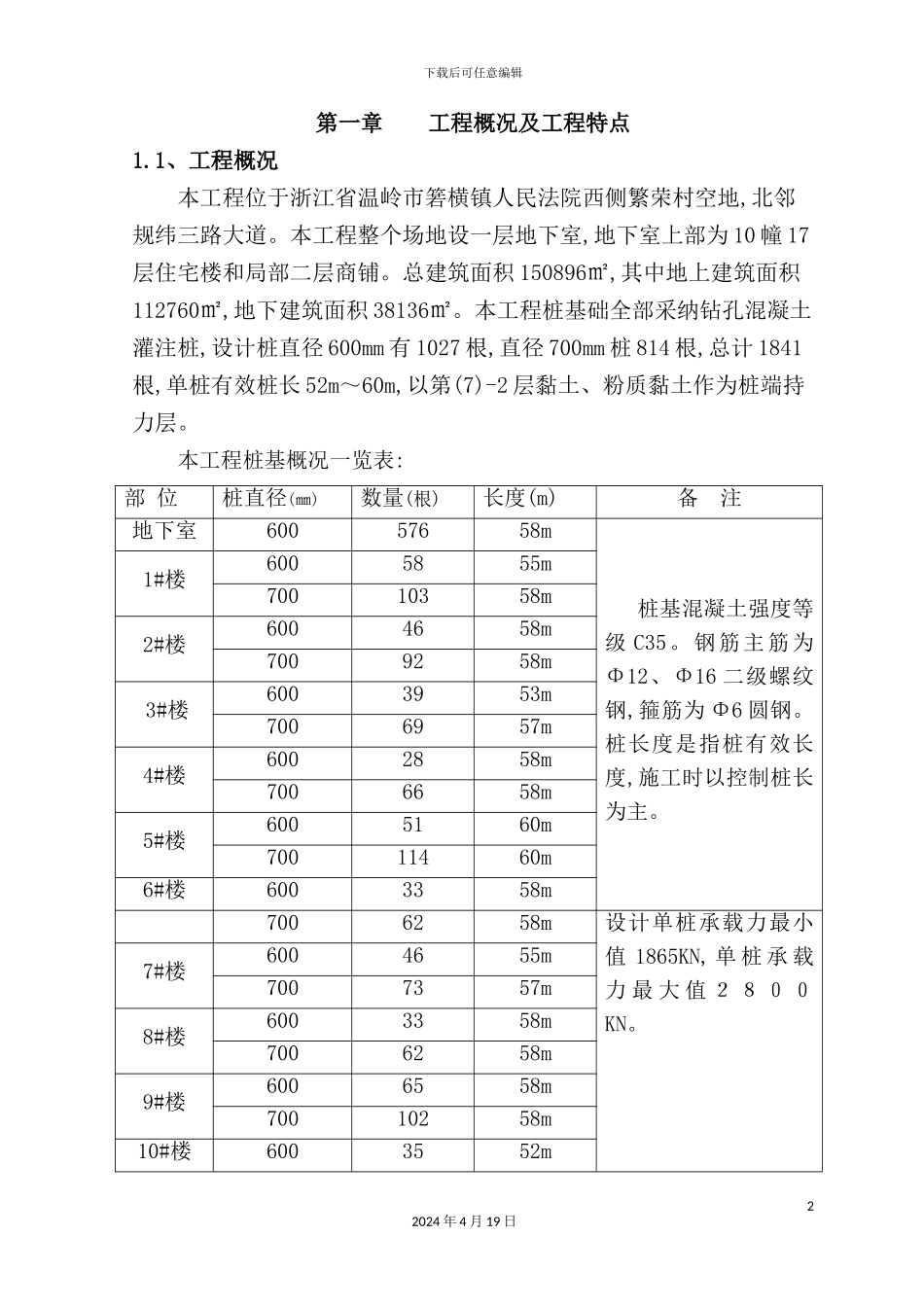

下载后可任意编辑新村一期工程桩基础施工组织设计12024 年 4 月 19 日下载后可任意编辑第一章 工程概况及工程特点1.1、工程概况本工程位于浙江省温岭市箬横镇人民法院西侧繁荣村空地,北邻规纬三路大道。本工程整个场地设一层地下室,地下室上部为 10 幢 17层住宅楼和局部二层商铺。总建筑面积 150896㎡,其中地上建筑面积112760㎡,地下建筑面积 38136㎡。本工程桩基础全部采纳钻孔混凝土灌注桩,设计桩直径 600mm 有 1027 根,直径 700mm 桩 814 根,总计 1841根,单桩有效桩长 52m～60m,以第(7)-2 层黏土、粉质黏土作为桩端持力层。本工程桩基概况一览表:部 位桩直径(㎜)数量(根)长度(m)备 注地下室60057658m桩基混凝土强度等级 C35。钢筋主筋为Φ12、Φ16 二级螺纹钢,箍筋为 Φ6 圆钢。桩长度是指桩有效长度,施工时以控制桩长为主。1#楼6005855m70010358m2#楼6004658m7009258m3#楼6003953m7006957m4#楼6002858m7006658m5#楼6005160m70011460m6#楼6003358m7006258m设计单桩承载力最小值 1865KN, 单 桩 承 载力 最 大 值 ２ ８ ０ ０KN。7#楼6004655m7007357m8#楼6003358m7006258m9#楼6006558m70010258m10#楼6003552m22024 年 4 月 19 日下载后可任意编辑7007255m合计60010101825 根7008151.2、场区工程地质特性拟建施工场地地处海积平原,地形平坦,不具备滑坡、倒塌、泥石流等地质灾害产生的环境条件,场地稳定性较好,适宜建筑。根据勘察报告显示,在勘查深度范围内,场地勘探深度以浅地基土共分 11 个工程地质层,19 个工程地质亚层,其各层特性详见地质勘察报告。1.3、施工组织设计编制依据:1、本工程桩基设计图及其说明。2、 浙 G23<钻孔灌注桩>图集。3、地质勘察报告。4、<建筑桩基技术法律规范>(JGJ94- )5、<工程测量法律规范>(GB50026- )6、<钢筋焊接及验收规程>(JGJ18-96)7、<混凝土结构工程施工质量及验收法律规范>(GB50204- )8、<混凝土质量控制标准>(GB50164-92)9、国家现行的其它有关法律规范、规程及标准。第二章 施工准备施工必须做到精心组织,合理设计,科学管理,确保工程项目的顺利展开。2.1 施工场地准备⑴ 施工场地准备开工前对施工场地进行必要的清理。根据施工场地布置图及钻机施工走向,埋设生产用水管,安装接头,埋设或架设施工用电缆,安装配电柜,挖砌泥浆池。场地周围挖好排水沟。在车辆进出口修筑洗车槽。临时设施布置充分考虑现场条件,现场搭建部分生产临时设施。所有临时设施...
