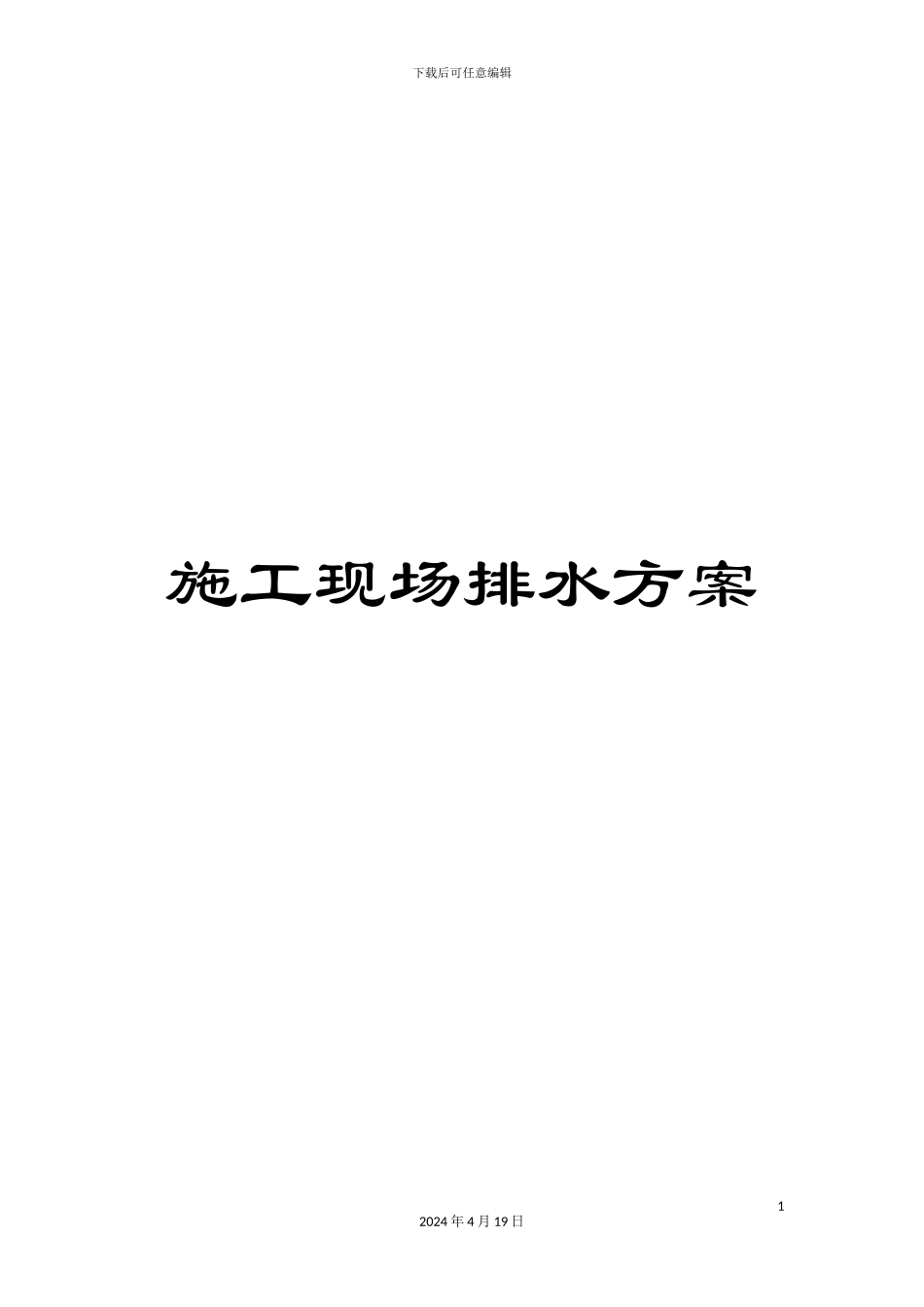

施工现场排水方案

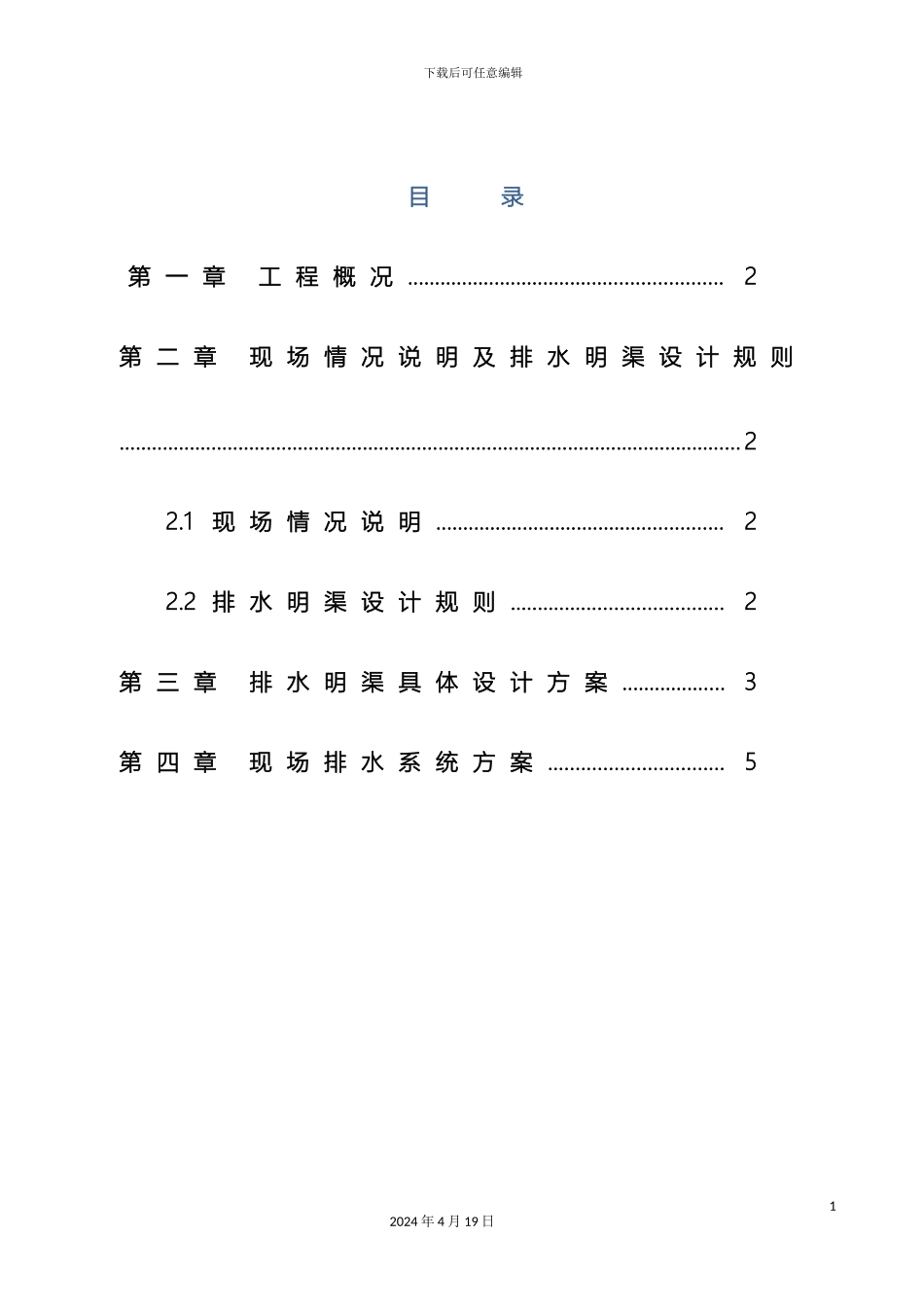

下载后可任意编辑施工现场排水方案12024 年 4 月 19 日下载后可任意编辑 编 号 ： 郑 州 市 某 安 置 区 工 程 施 工 场 地 外 排 水 方 案 12024 年 4 月 19 日下载后可任意编辑目 录第 一 章 工 程 概 况 ..........................................................2第 二 章 现 场 情 况 说 明 及 排 水 明 渠 设 计 规 则................................................................................................................... 2 2.1 现 场 情 况 说 明 .....................................................2 2.2 排 水 明 渠 设 计 规 则 .......................................2第 三 章 排 水 明 渠 具 体 设 计 方 案 ...................3第 四 章 现 场 排 水 系 统 方 案 ................................512024 年 4 月 19 日下载后可任意编辑第 一 章 、 工 程 概 况1.1 工 程 简 介工 程 名 称 ： 中 牟 绿 博 文 化 产 业 园 区 绿 博 1 号安 置 区 工 程工 程 地 点 ： 中 牟 县 境 内建 设 单 位 ： 中 牟 绿 博 文 化 产 业 园 区 管 理 委 员会设 计 单 位 ： 郑 州 大 学 综 合 设 计 讨 论 院监 理 单 位 ： 河 南 省 华 兴 建 设 监 理 有 限 公 司施 工 单 位 ： 中 国 建 筑 一 局 （ 集 团 ） 有 限 公 司建 设 规 模 ： 本 项 工 程 占 地 面 积 约 60 万 m2 ， 建筑 面 积 104万 m2 ， 地 上 18 层 ～ 25 层 。 第 二 章 现 场 情 况 说 明 及 排 水 明 渠 设 计22024 年 4 月 19 日下载后可任意编辑规 则2.1 现 场 情 况 说 明 我司承建中牟绿博园 1#安置区工程现进入工程施工降水阶段，因安置区周边市政管道还未施工完成，故我司在 1#安置区南侧围墙外设计1 条暗埋排水管道，该条排水管道通入祭城路北侧的排水沟内。计划排水管道设置在围墙外侧，离围墙 5 米。排水管采纳 PEΦ800 波纹管。（管道及排水明渠做法见详图）。2.2 排 水 管 道 设 计 规 则 由 于 现 场 屏 华 路 施 工 的 影 响 ， 把 1 号 安 置区 划 分 为 两 个 区 域 。 分 别 为 ...
