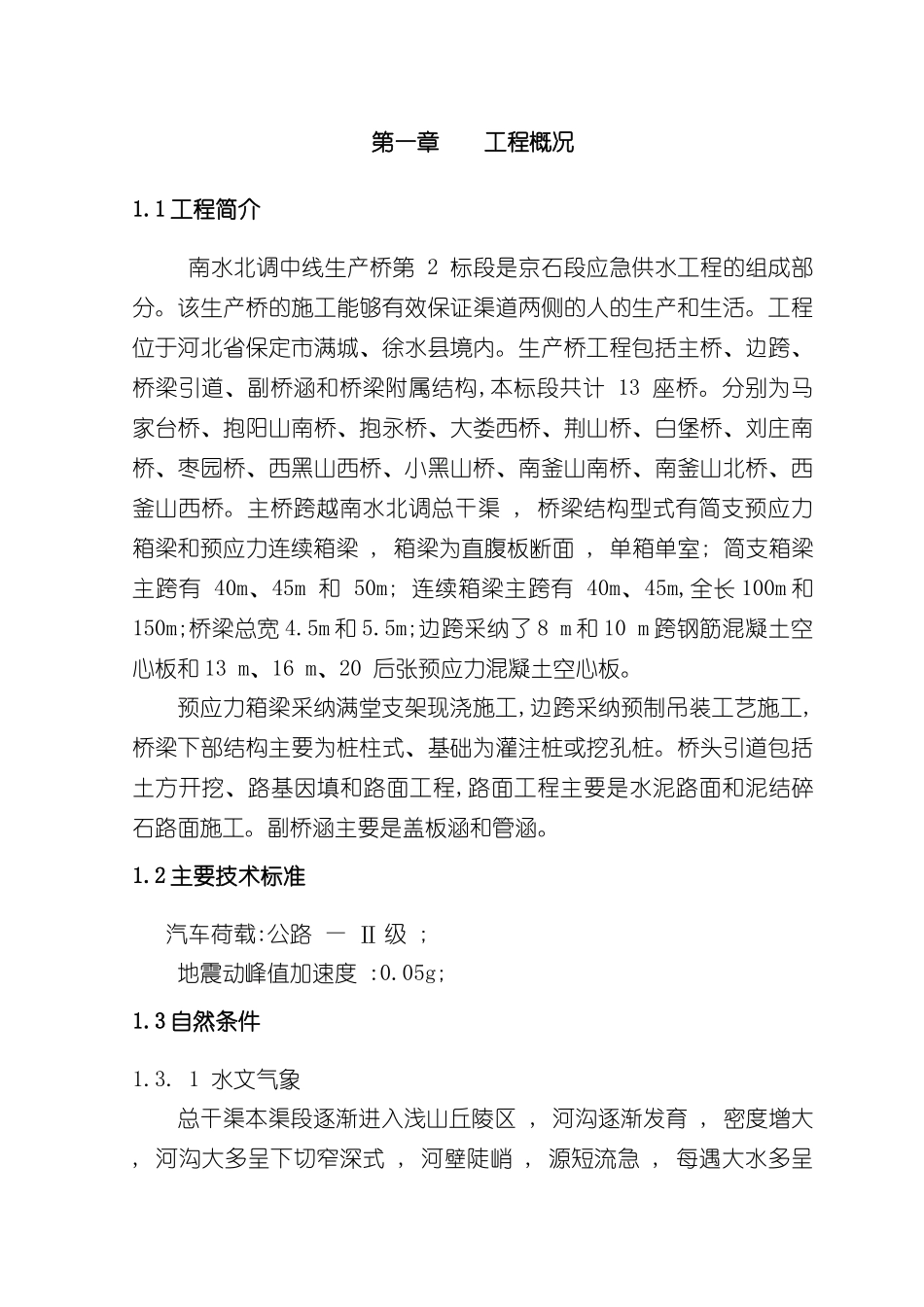

下载后可任意编辑施工组织设计南水北调生产桥12024 年 5 月 29 日第一章 工程概况1.1 工程简介 南水北调中线生产桥第 2 标段是京石段应急供水工程的组成部分。该生产桥的施工能够有效保证渠道两侧的人的生产和生活。工程位于河北省保定市满城、徐水县境内。生产桥工程包括主桥、边跨、桥梁引道、副桥涵和桥梁附属结构,本标段共计 13 座桥。分别为马家台桥、抱阳山南桥、抱永桥、大娄西桥、荆山桥、白堡桥、刘庄南桥、枣园桥、西黑山西桥、小黑山桥、南釜山南桥、南釜山北桥、西釜山西桥。主桥跨越南水北调总干渠 , 桥梁结构型式有简支预应力箱梁和预应力连续箱梁 , 箱梁为直腹板断面 , 单箱单室; 简支箱梁主跨有 40m、45m 和 50m; 连续箱梁主跨有 40m、45m,全长 100m 和150m;桥梁总宽 4.5m 和 5.5m;边跨采纳了 8 m 和 10 m 跨钢筋混凝土空心板和 13 m、16 m、20 后张预应力混凝土空心板。预应力箱梁采纳满堂支架现浇施工,边跨采纳预制吊装工艺施工,桥梁下部结构主要为桩柱式、基础为灌注桩或挖孔桩。桥头引道包括土方开挖、路基因填和路面工程,路面工程主要是水泥路面和泥结碎石路面施工。副桥涵主要是盖板涵和管涵。1.2 主要技术标准 汽车荷载:公路 — Ⅱ 级 ; 地震动峰值加速度 :0.05g;1.3 自然条件1.3. 1 水文气象总干渠本渠段逐渐进入浅山丘陵区 , 河沟逐渐发育 , 密度增大 , 河沟大多呈下切窄深式 , 河壁陡峭 , 源短流急 , 每遇大水多呈下载后可任意编辑暴涨暴落之势 , 除部分就近汇入附近较大河流外 , 大多出山后 河形不明显。本区域属暖温带大陆性季风气候区 , 四季分明。冬季天气寒冷干燥 , 春季气温回升快 , 风速大, 蒸发量大 , 天气干燥少雨 ; 夏季气候温湿多雨 , 为河北省的雨季 , 秋季降雨量较少。据渠线附近气象站资料统计 , 多年平均气温 11.8 。C, 极端最低气温 -26.7 。C, 极端最高气温 42.1 。C 。多年平均风速 2.4m/s, 最大风速 l6m/s 。多年平均无霜冻期 190 天 , 最大冻土深度 70cm, 多年平均降水量 545mm 。1.3.2 地质概况1.3.2.1 地形地貌本渠段处于倾斜平原及丘陵地貌形态 , 间夹河流地貌 , 地形总体呈西高东低之势。1.3.2.2 地层岩性本渠段地表大部分被第四系地层覆盖 , 在山丘和部分冲沟底部基岩零星出露。根据地质测绘 和钻孔揭露 , 本渠段发育的地层岩性主要有 : 商县系雾迷山组含姥石条带白...
