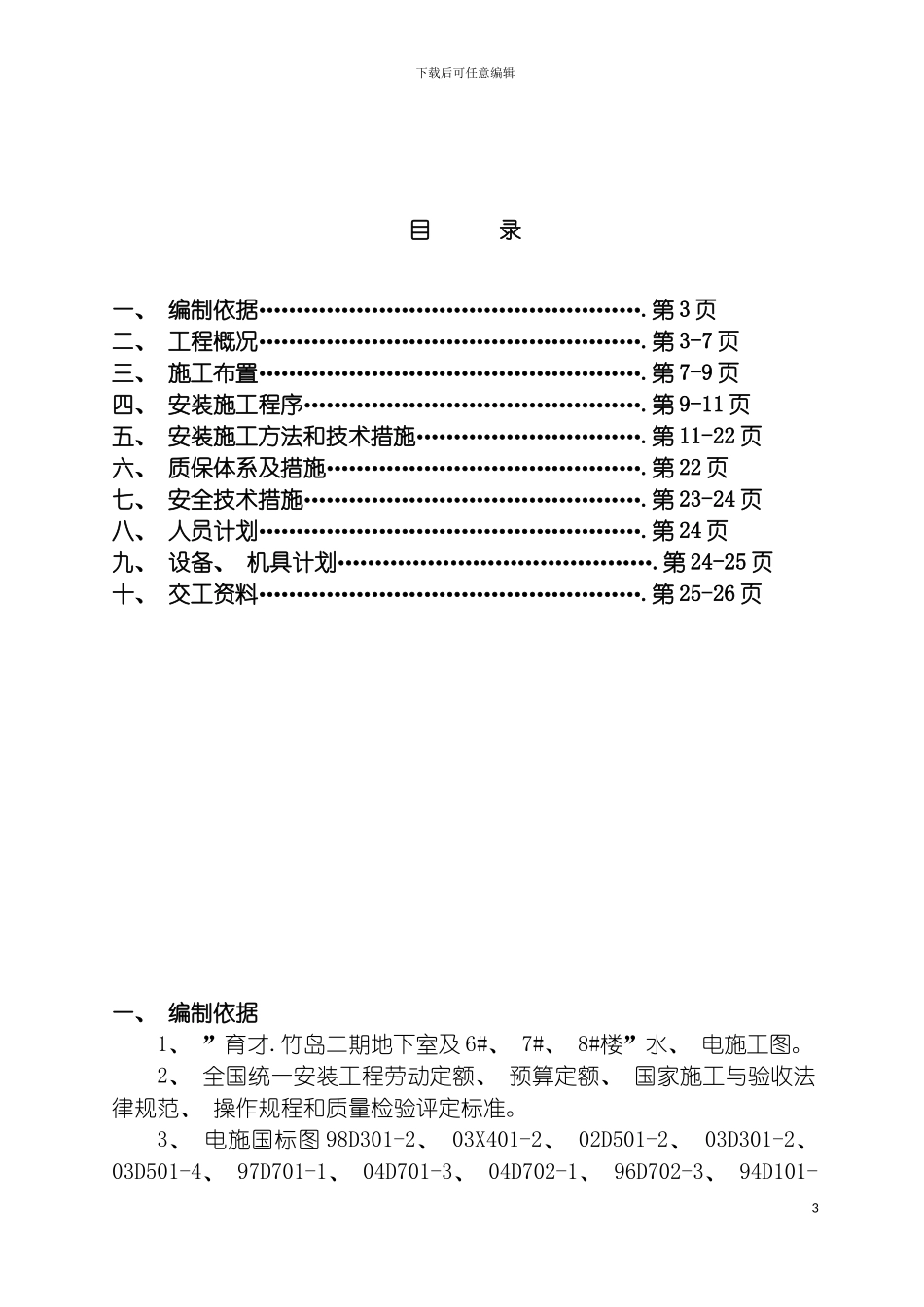

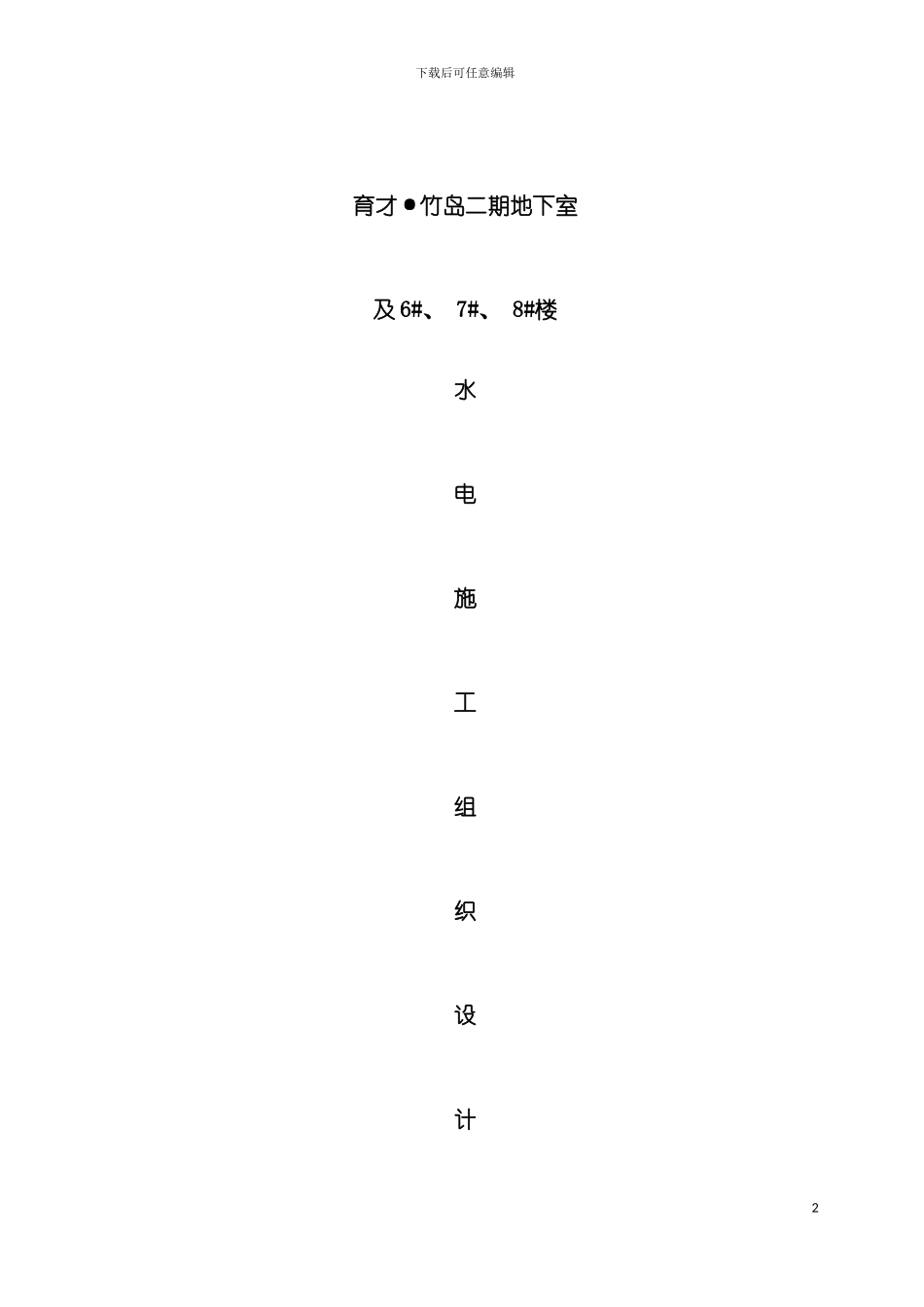

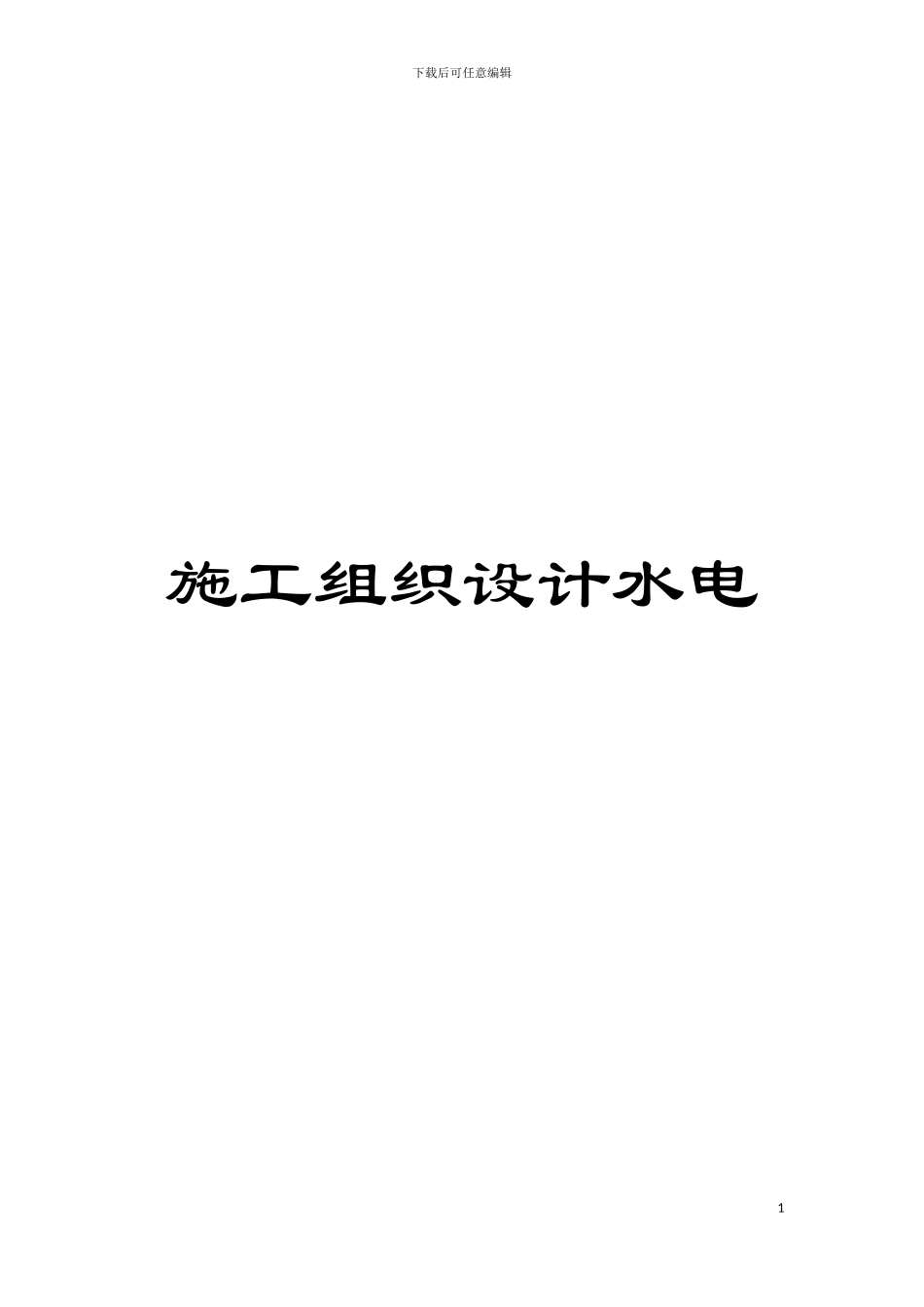

下载后可任意编辑施工组织设计水电1下载后可任意编辑育才·竹岛二期地下室及 6#、 7#、 8#楼水电施工组织设计2下载后可任意编辑目 录一、 编制依据…………………………………………….第 3 页二、 工程概况…………………………………………….第 3-7 页三、 施工布置…………………………………………….第 7-9 页四、 安装施工程序……………………………………….第 9-11 页五、 安装施工方法和技术措施………………………….第 11-22 页六、 质保体系及措施…………………………………….第 22 页七、 安全技术措施……………………………………….第 23-24 页八、 人员计划…………………………………………….第 24 页九、 设备、 机具计划…………………………………….第 24-25 页十、 交工资料…………………………………………….第 25-26 页一、 编制依据1、 ”育才.竹岛二期地下室及 6#、 7#、 8#楼”水、 电施工图。2、 全国统一安装工程劳动定额、 预算定额、 国家施工与验收法律规范、 操作规程和质量检验评定标准。3、 电施国标图 98D301-2、 03X401-2、 02D501-2、 03D301-2、 03D501-4、 97D701-1、 04D701-3、 04D702-1、 96D702-3、 94D101-3下载后可任意编辑5、 91D701-2。4、 水施国标图 96S406、 92S220、 99S304、 02S403、 03S402、 、 02S515、 02S404、 04S202、 99S203、 02D501-2、 03D501-3、 03D501-4、 96S301、 04S206、 04S519 其中管道工程技术规程<99S304—6、 UPVC 排水参照国家行业标准>建筑排水硬管聚乙烯管道工程技术规程<96S406>。二、 工程概况”育才.竹岛二期地下室及 6#、 7#、 8#楼”总建筑面积约为97000 平方米, 其中地下室两层合计面积约 39312 平方米; 6#、 7#、 8#楼合计面积约 57688 平方米。( 一) 、 生活给水系统本工程生活给水水源为分区供水: 1-4 层为低区, 由市政给水管网直接供水; 5-11 层住宅为中区, 由设置于地下室二层的低区变频装置供水; 12-18 层住宅为高一区, 由设置于地下室二层的中区变频装置供水; 19-32 层为高二区, 由设置于地下室二层的高区变频供水装置供水。给水系统采纳单元给水立管沿水井窜层引上, 在各层水表间对本层住宅进分户供水, 户用水表设于各层水表间内, 热水系统主要燃气热水器供水, 局部为电热水器供水。户用给水管采纳 PP-R 聚丙烯管热熔连...
