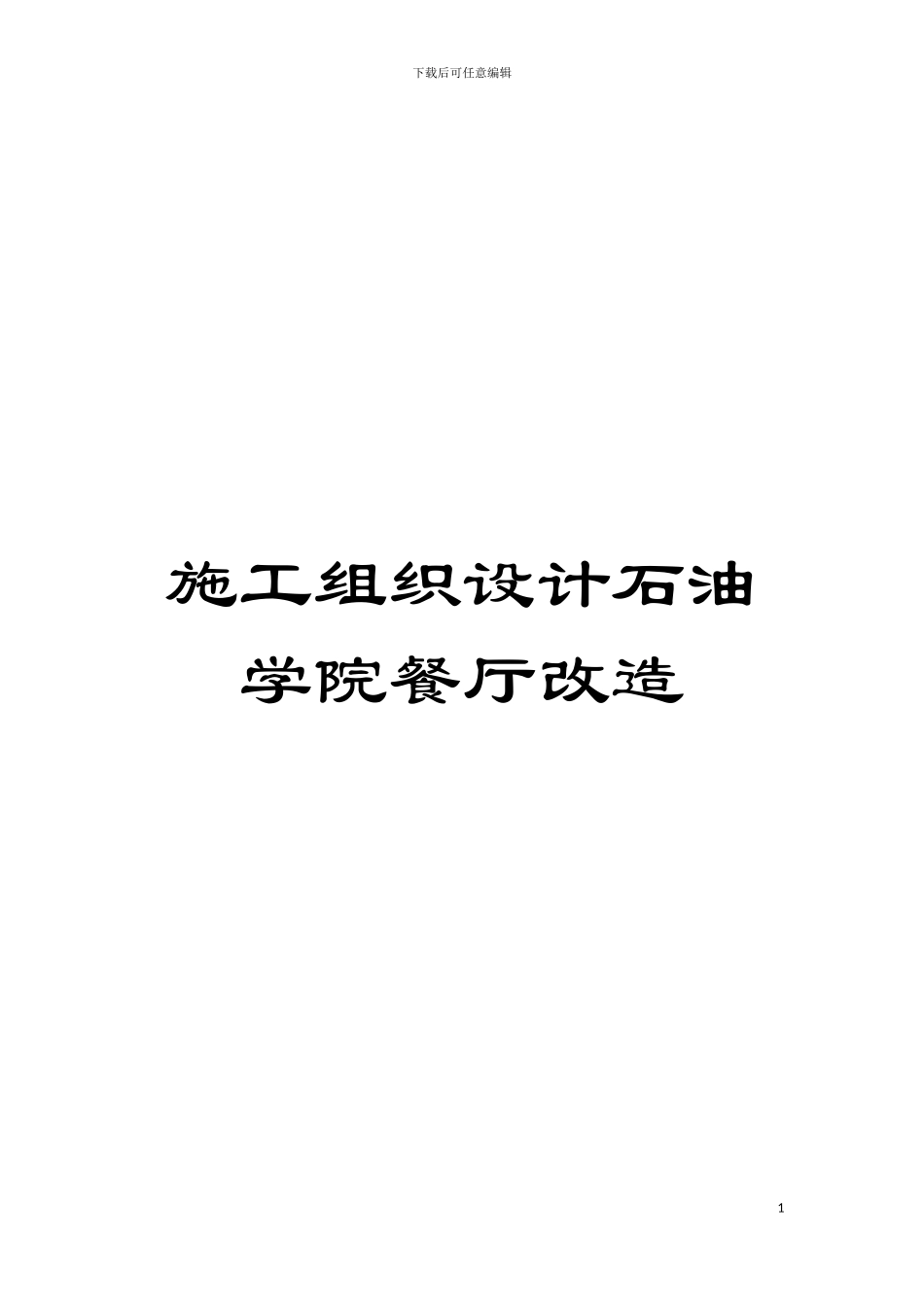

施工组织设计石油学院餐厅改造模板VIP专享

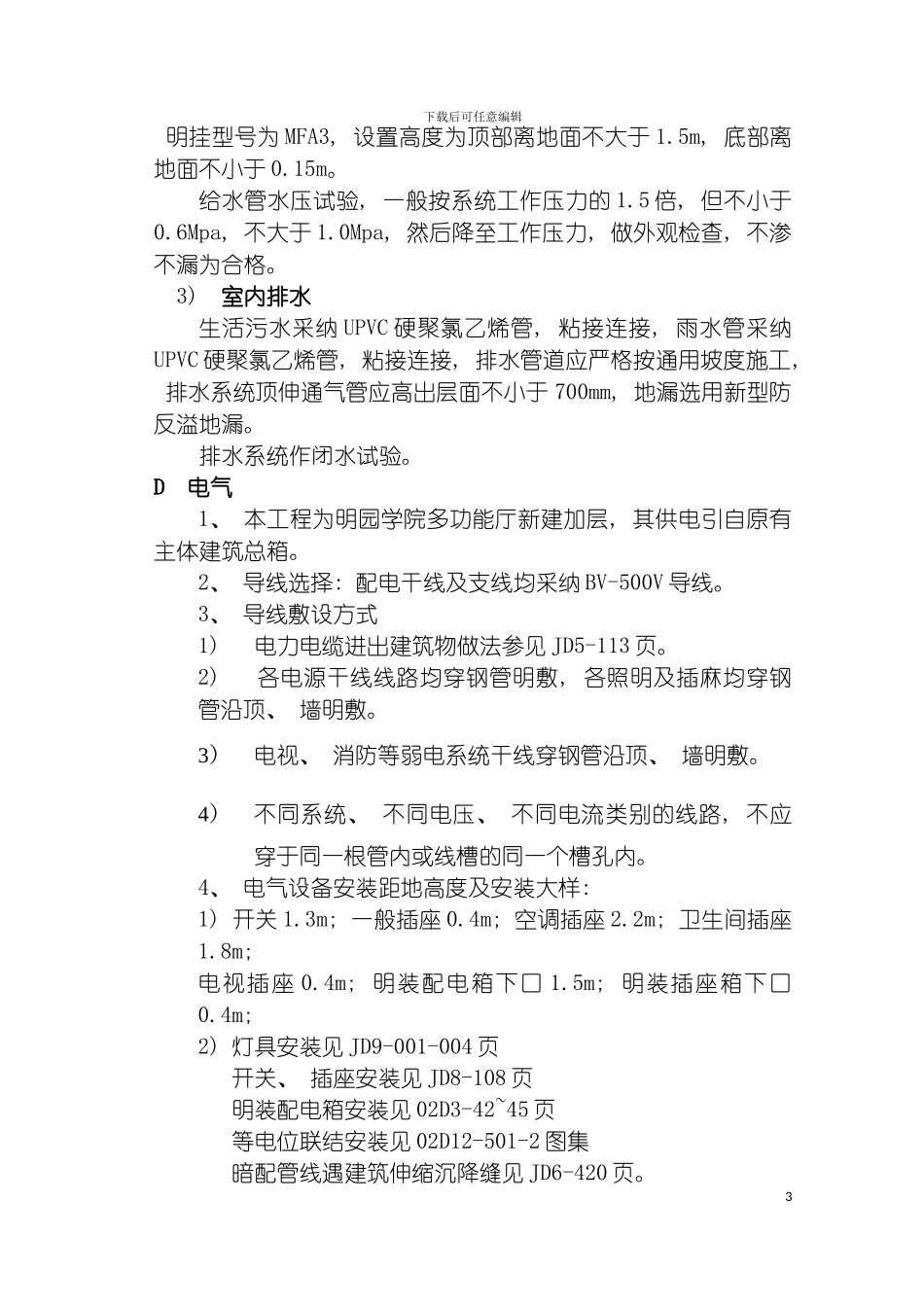

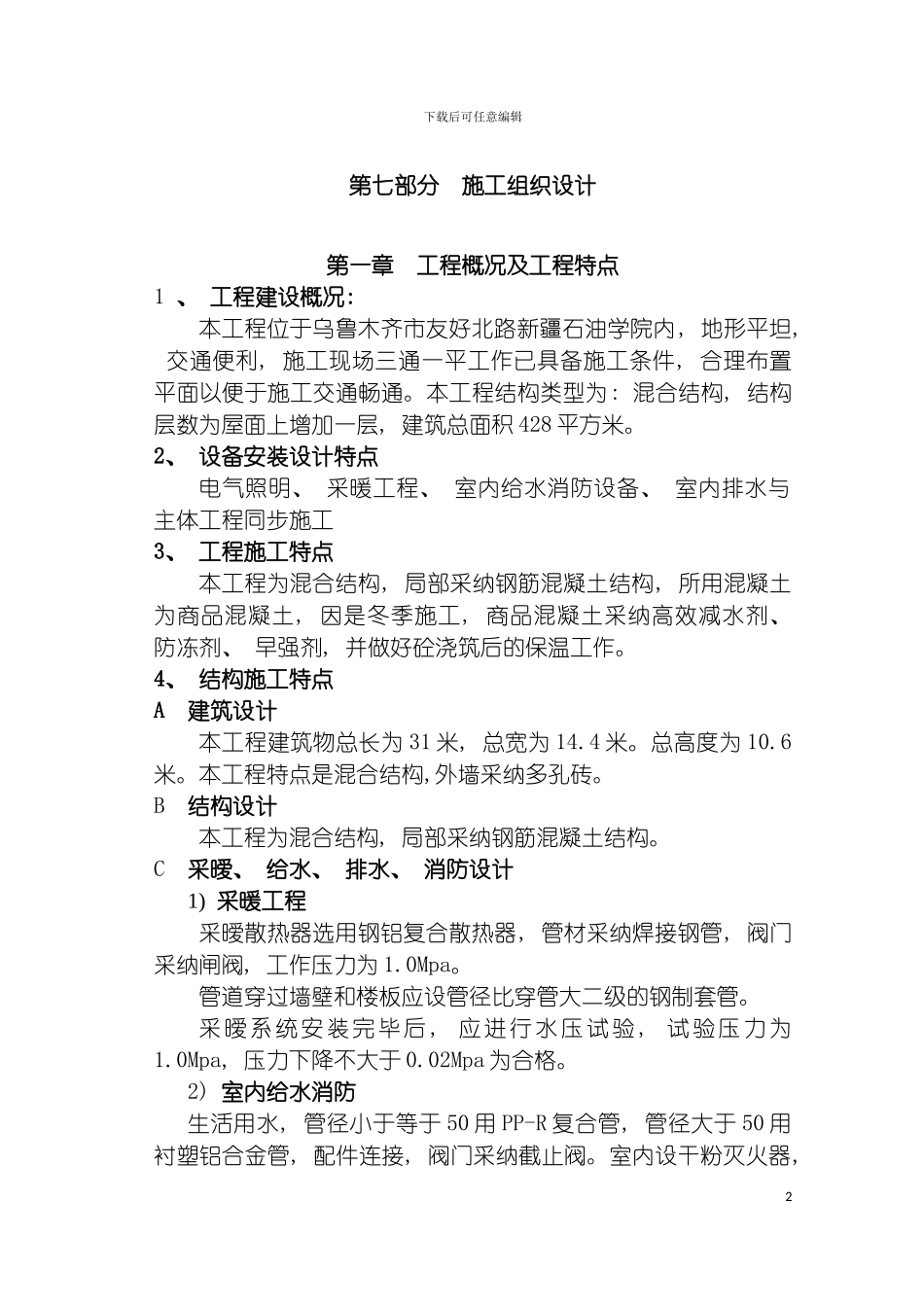

下载后可任意编辑施工组织设计石油学院餐厅改造1下载后可任意编辑第七部分 施工组织设计第一章 工程概况及工程特点1 、 工程建设概况: 本工程位于乌鲁木齐市友好北路新疆石油学院内, 地形平坦, 交通便利, 施工现场三通一平工作已具备施工条件, 合理布置平面以便于施工交通畅通。本工程结构类型为: 混合结构, 结构层数为屋面上增加一层, 建筑总面积 428 平方米。2、 设备安装设计特点电气照明、 采暖工程、 室内给水消防设备、 室内排水与主体工程同步施工3、 工程施工特点本工程为混合结构, 局部采纳钢筋混凝土结构, 所用混凝土为商品混凝土, 因是冬季施工, 商品混凝土采纳高效减水剂、 防冻剂、 早强剂, 并做好砼浇筑后的保温工作。4、 结构施工特点A 建筑设计本工程建筑物总长为 31 米, 总宽为 14.4 米。总高度为 10.6米。本工程特点是混合结构,外墙采纳多孔砖。B 结构设计本工程为混合结构, 局部采纳钢筋混凝土结构。C 采暧、 给水、 排水、 消防设计1) 采暖工程采暧散热器选用钢铝复合散热器, 管材采纳焊接钢管, 阀门采纳闸阀, 工作压力为 1.0Mpa。管道穿过墙壁和楼板应设管径比穿管大二级的钢制套管。采暧系统安装完毕后 , 应进行水压试验 , 试验压力为1.0Mpa, 压力下降不大于 0.02Mpa 为合格。2) 室内给水消防生活用水, 管径小于等于 50 用 PP-R 复合管, 管径大于 50 用衬塑铝合金管, 配件连接, 阀门采纳截止阀。室内设干粉灭火器,2下载后可任意编辑 明挂型号为 MFA3, 设置高度为顶部离地面不大于 1.5m, 底部离地面不小于 0.15m。给水管水压试验, 一般按系统工作压力的 1.5 倍, 但不小于0.6Mpa, 不大于 1.0Mpa, 然后降至工作压力, 做外观检查, 不渗不漏为合格。3) 室内排水生活污水采纳 UPVC 硬聚氯乙烯管, 粘接连接, 雨水管采纳UPVC 硬聚氯乙烯管, 粘接连接, 排水管道应严格按通用坡度施工, 排水系统顶伸通气管应高出层面不小于 700mm, 地漏选用新型防反溢地漏。排水系统作闭水试验。D 电气1、 本工程为明园学院多功能厅新建加层, 其供电引自原有主体建筑总箱。2、 导线选择: 配电干线及支线均采纳 BV-500V 导线。3、 导线敷设方式1) 电力电缆进出建筑物做法参见 JD5-113 页。2) 各电源干线线路均穿钢管明敷, 各照明及插麻均穿钢管沿顶、 墙明敷。3）电视、 消防等弱电系统干线穿钢管沿顶、 墙明敷。4）不同系统、 不同电压、...
