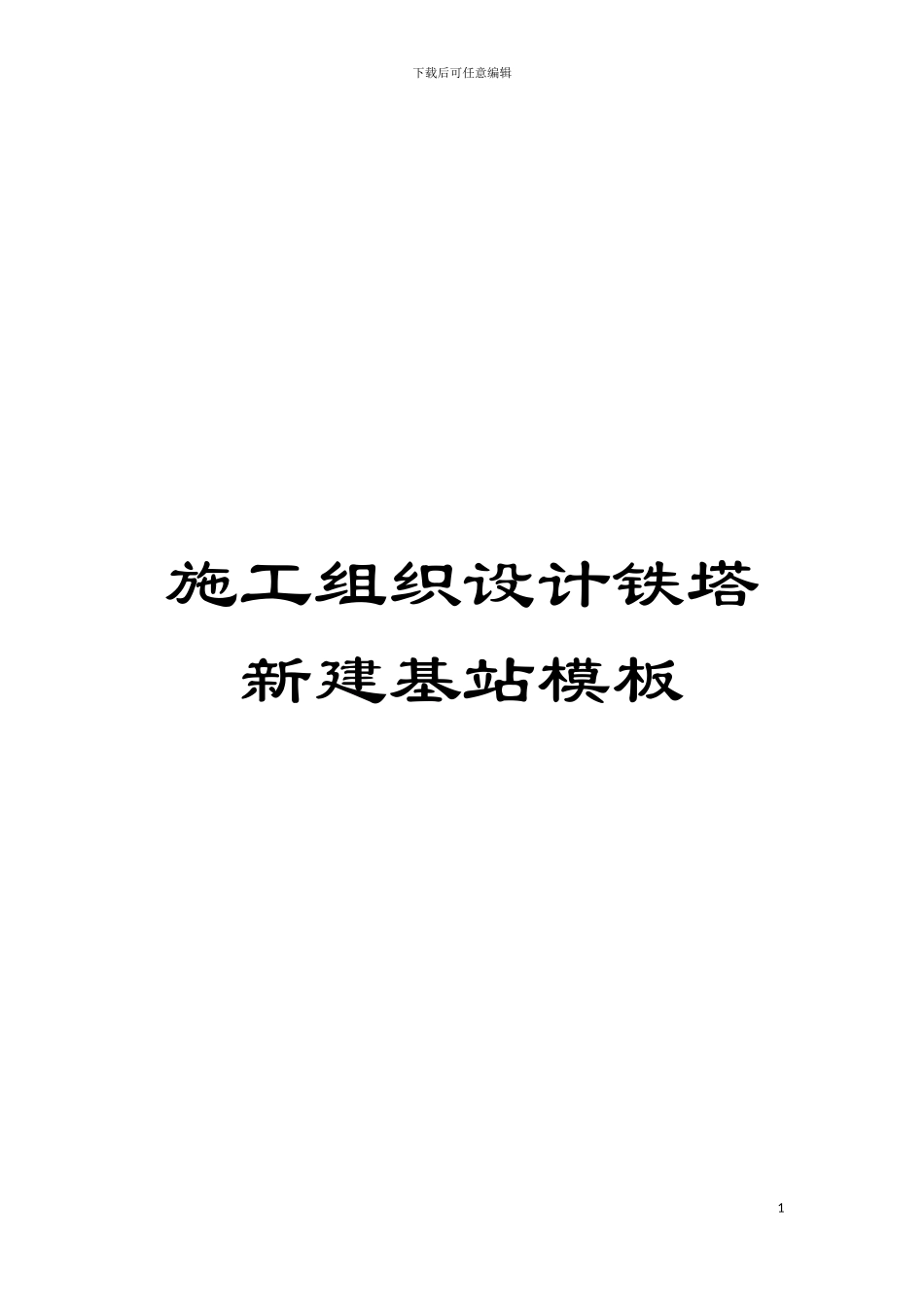

施工组织设计铁塔新建基站样本

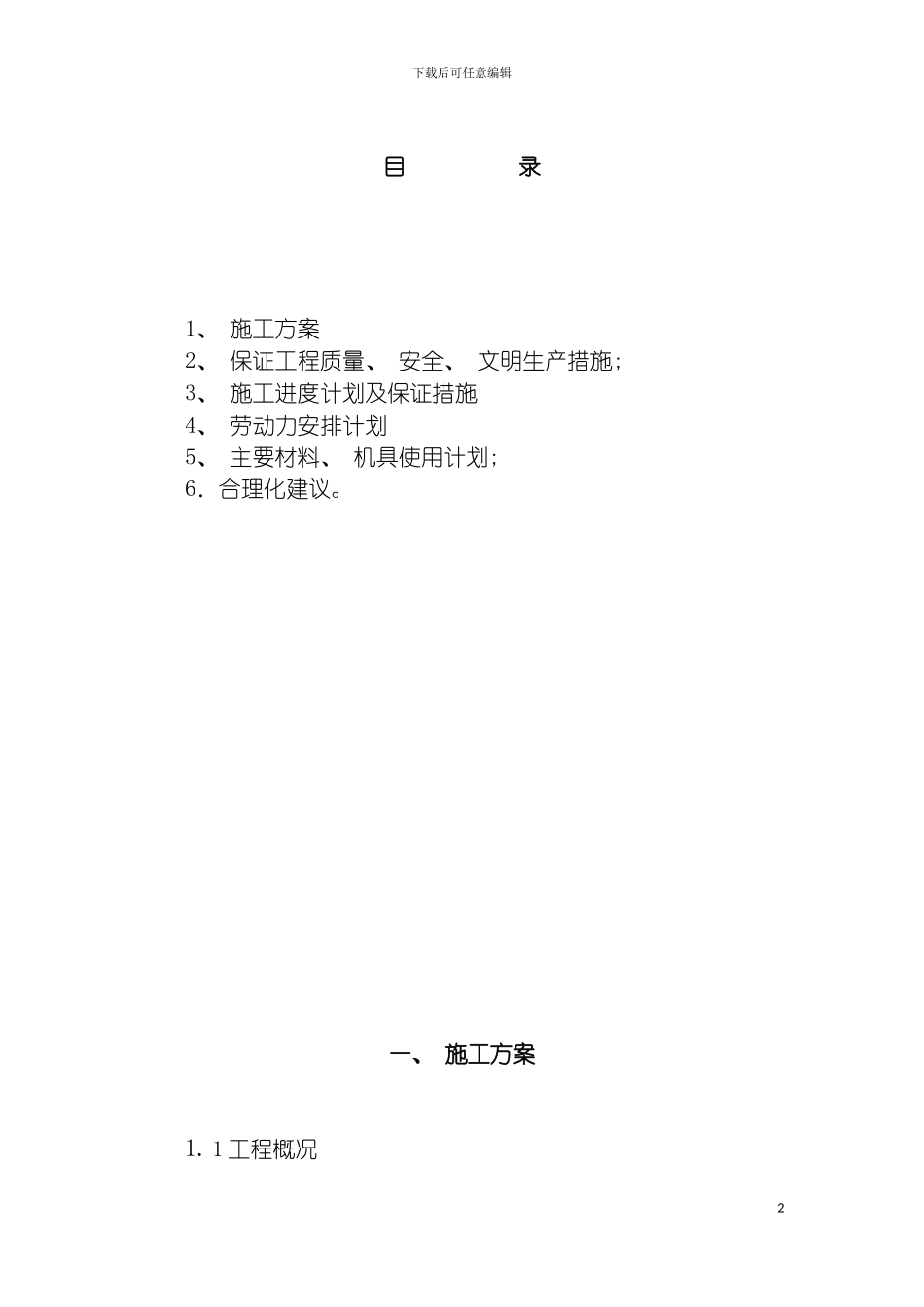

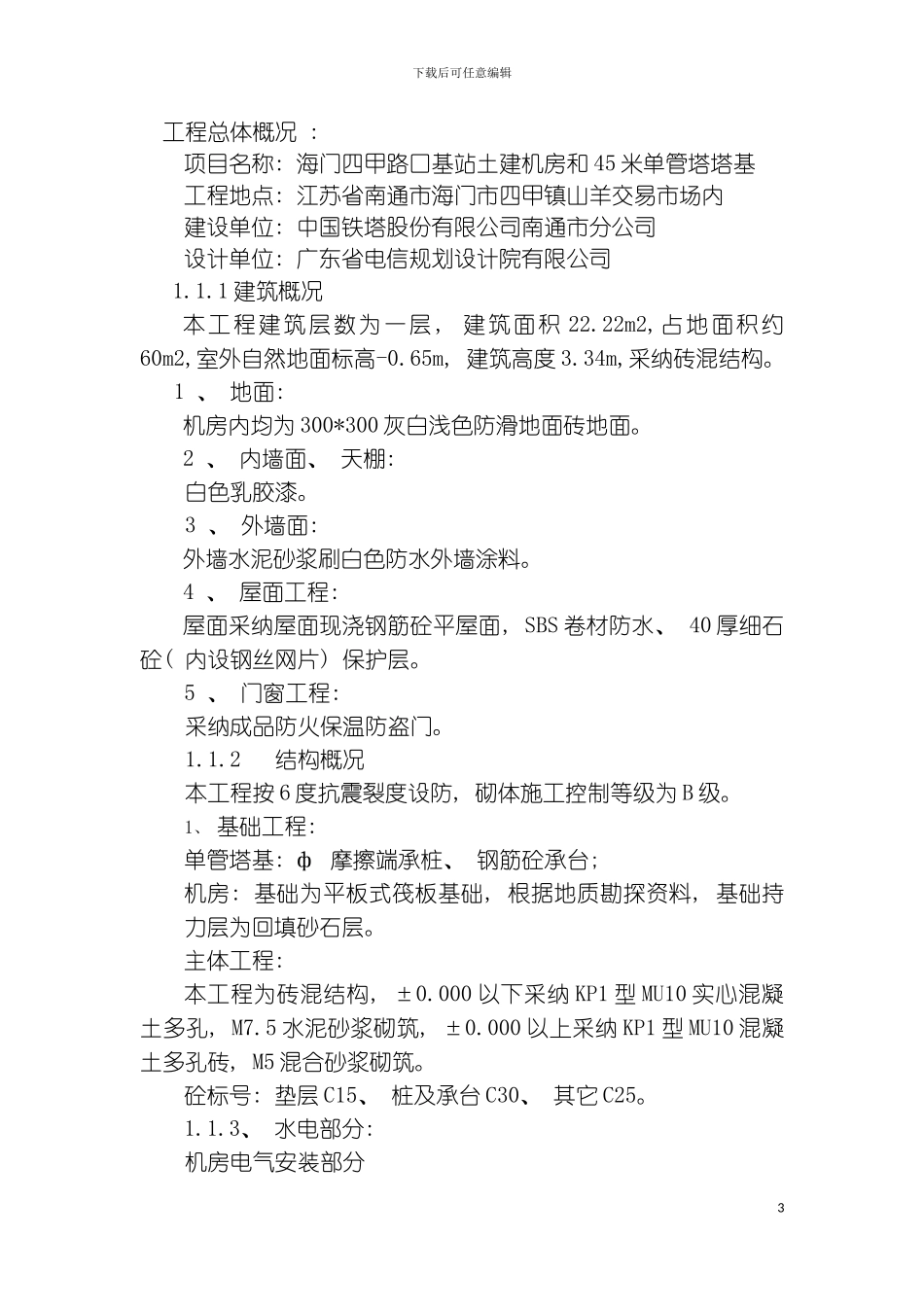

下载后可任意编辑施工组织设计铁塔新建基站模板1下载后可任意编辑 目 录 1、 施工方案2、 保证工程质量、 安全、 文明生产措施; 3、 施工进度计划及保证措施4、 劳动力安排计划5、 主要材料、 机具使用计划; 6．合理化建议。一、 施工方案1.1 工程概况2下载后可任意编辑工程总体概况 : 项目名称: 海门四甲路口基站土建机房和 45 米单管塔塔基工程地点: 江苏省南通市海门市四甲镇山羊交易市场内建设单位: 中国铁塔股份有限公司南通市分公司设计单位: 广东省电信规划设计院有限公司1.1.1 建筑概况本工程建筑层数为一层 , 建筑面积 22.22m2,占地面积约60m2,室外自然地面标高-0.65m, 建筑高度 3.34m,采纳砖混结构。 1 、 地面: 机房内均为 300*300 灰白浅色防滑地面砖地面。2 、 内墙面、 天棚: 白色乳胶漆。 3 、 外墙面: 外墙水泥砂浆刷白色防水外墙涂料。4 、 屋面工程: 屋面采纳屋面现浇钢筋砼平屋面, SBS 卷材防水、 40 厚细石砼( 内设钢丝网片) 保护层。 5 、 门窗工程: 采纳成品防火保温防盗门。 1.1.2 结构概况 本工程按 6 度抗震裂度设防, 砌体施工控制等级为 B 级。1、 基础工程: 单管塔基: ф 摩擦端承桩、 钢筋砼承台; 机房: 基础为平板式筏板基础, 根据地质勘探资料, 基础持力层为回填砂石层。主体工程: 本工程为砖混结构, ±0.000 以下采纳 KP1 型 MU10 实心混凝土多孔, M7.5 水泥砂浆砌筑, ±0.000 以上采纳 KP1 型 MU10 混凝土多孔砖, M5 混合砂浆砌筑。砼标号: 垫层 C15、 桩及承台 C30、 其它 C25。1.1.3、 水电部分: 机房电气安装部分3下载后可任意编辑采纳 0.45/0.75KV 铜芯聚氯乙烯绝缘护套阻燃 B 类电线, 穿镀锌钢管走线槽明敷。防雷接地本工程基础作为自然接地体, 地脚螺栓及避雷带镀锌扁钢与塔基内主筋焊接连接, 抽头扁钢一端焊在塔基主筋上, 另一端待铁塔安装后焊在塔脚底法兰盘上。铁塔避雷引下线与铁塔防雷接地网焊接连通。水平接地体为-40*4 扁钢, 垂直接地体为∟50*5角铁。铁塔地网与机房地网之间每隔 3~5m 相互连通一次且至少有两处相互连通, 形成联合接地网。1．2 施工部署及管理目标1.2.1施工部署 我司自成立以来, 承建了一大批民用基站工程, 创出了一批精品名牌。我们在总结以往基站工程经验的基础上, 仔细分析了本工程特点, 精心组织, 精心施工, 将该工程列为我司 重点管理工作, 组建强...
