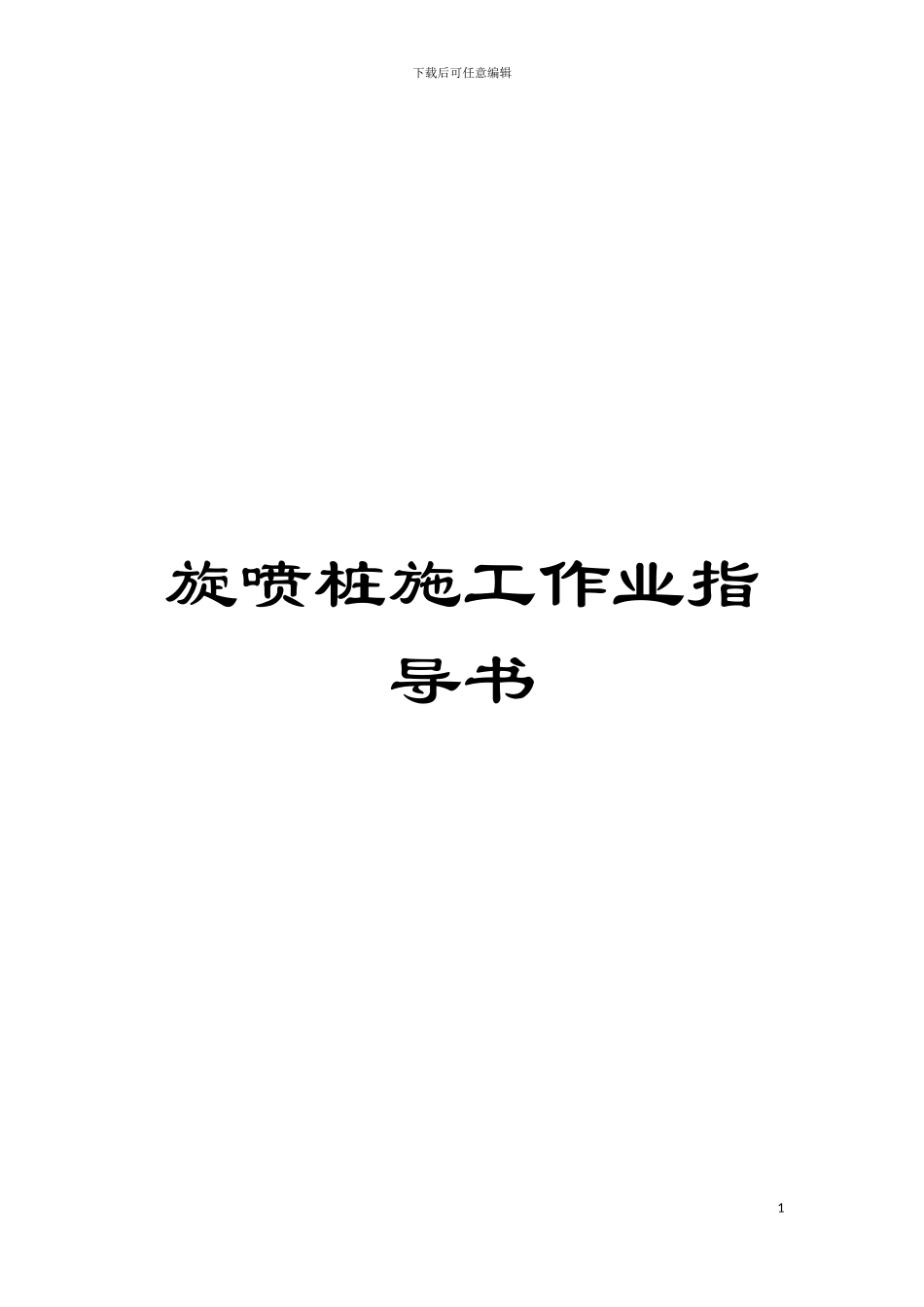

旋喷桩施工作业指导书模板

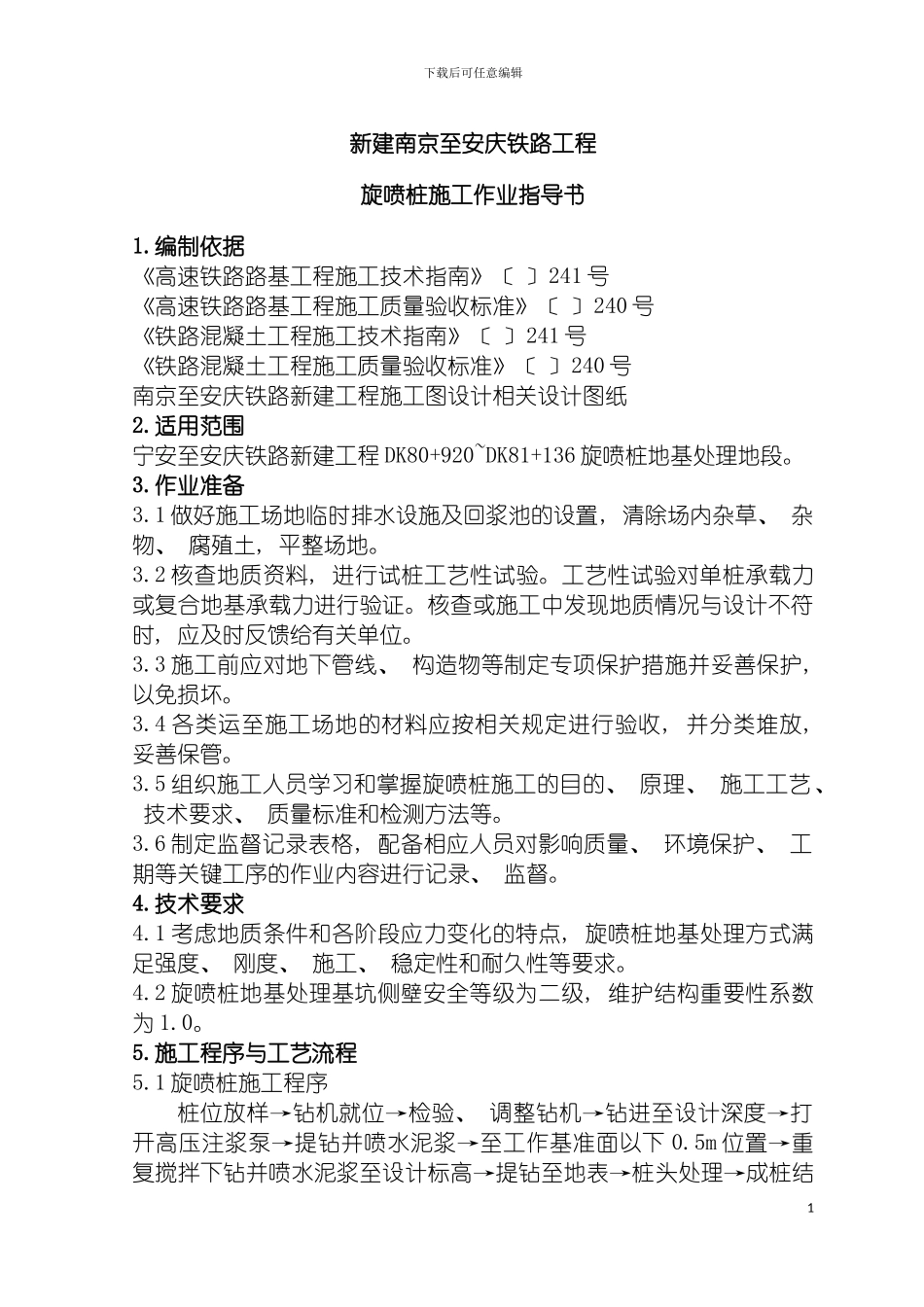

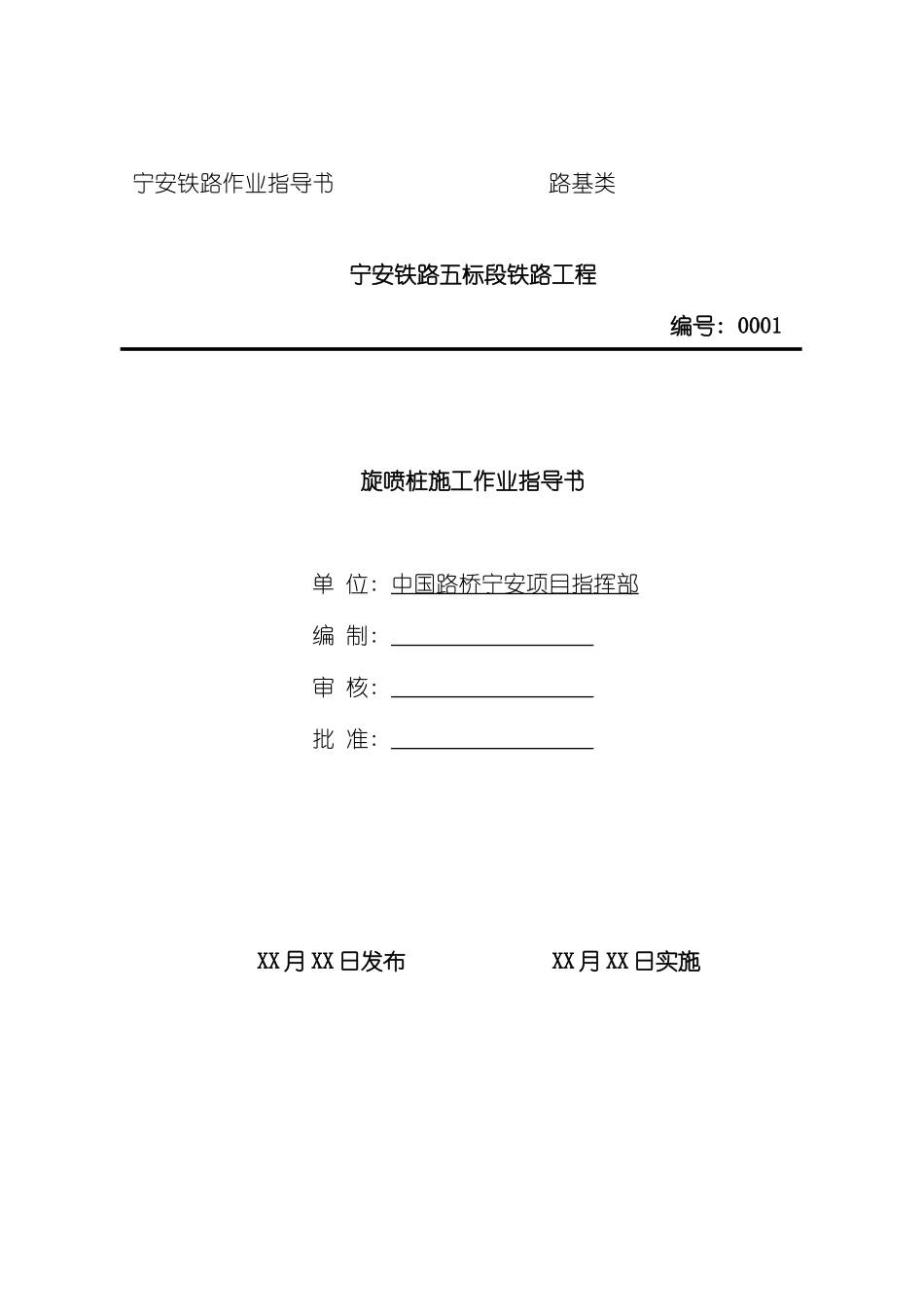

下载后可任意编辑旋喷桩施工作业指导书1宁安铁路作业指导书 路基类宁安铁路五标段铁路工程 编号: 0001 旋喷桩施工作业指导书 单 位: 中国路桥宁安项目指挥部编 制: 审 核: 批 准: XX 月 XX 日发布 XX 月 XX 日实施下载后可任意编辑新建南京至安庆铁路工程旋喷桩施工作业指导书1.编制依据《高速铁路路基工程施工技术指南》〔 〕241 号《高速铁路路基工程施工质量验收标准》〔 〕240 号《铁路混凝土工程施工技术指南》〔 〕241 号《铁路混凝土工程施工质量验收标准》〔 〕240 号南京至安庆铁路新建工程施工图设计相关设计图纸2.适用范围宁安至安庆铁路新建工程 DK80+920~DK81+136 旋喷桩地基处理地段。3.作业准备3.1 做好施工场地临时排水设施及回浆池的设置, 清除场内杂草、 杂物、 腐殖土, 平整场地。3.2 核查地质资料, 进行试桩工艺性试验。工艺性试验对单桩承载力或复合地基承载力进行验证。核查或施工中发现地质情况与设计不符时, 应及时反馈给有关单位。3.3 施工前应对地下管线、 构造物等制定专项保护措施并妥善保护, 以免损坏。3.4 各类运至施工场地的材料应按相关规定进行验收, 并分类堆放, 妥善保管。3.5 组织施工人员学习和掌握旋喷桩施工的目的、 原理、 施工工艺、 技术要求、 质量标准和检测方法等。3.6 制定监督记录表格, 配备相应人员对影响质量、 环境保护、 工期等关键工序的作业内容进行记录、 监督。4.技术要求4.1 考虑地质条件和各阶段应力变化的特点, 旋喷桩地基处理方式满足强度、 刚度、 施工、 稳定性和耐久性等要求。4.2 旋喷桩地基处理基坑侧壁安全等级为二级, 维护结构重要性系数为 1.0。5.施工程序与工艺流程5.1 旋喷桩施工程序桩位放样→钻机就位→检验、 调整钻机→钻进至设计深度→打开高压注浆泵→提钻并喷水泥浆→至工作基准面以下 0.5m 位置→重复搅拌下钻并喷水泥浆至设计标高→提钻至地表→桩头处理→成桩结1下载后可任意编辑束→施工下一根桩。5.2 工艺流程工艺流程图如下: 6.施工要求6.1 现场取代表性试样在室内做配合比试验, 确定浆液配合比, 并报监理单位审批。2原 地 面处理测 量 放样钻 机 就位钻进 , 记录钻机钻入地层的反应 , 核查地质资料钻进至设计深度 , 桩长符合设计要求插 入 注 浆 管至桩低喷射注浆喷射注浆至桩顶停止喷浆拔管钻机移位桩头处理成 桩 质 量检验下载后可任意编辑6.2 选择具有代表性...
