旋挖灌注桩施工方案

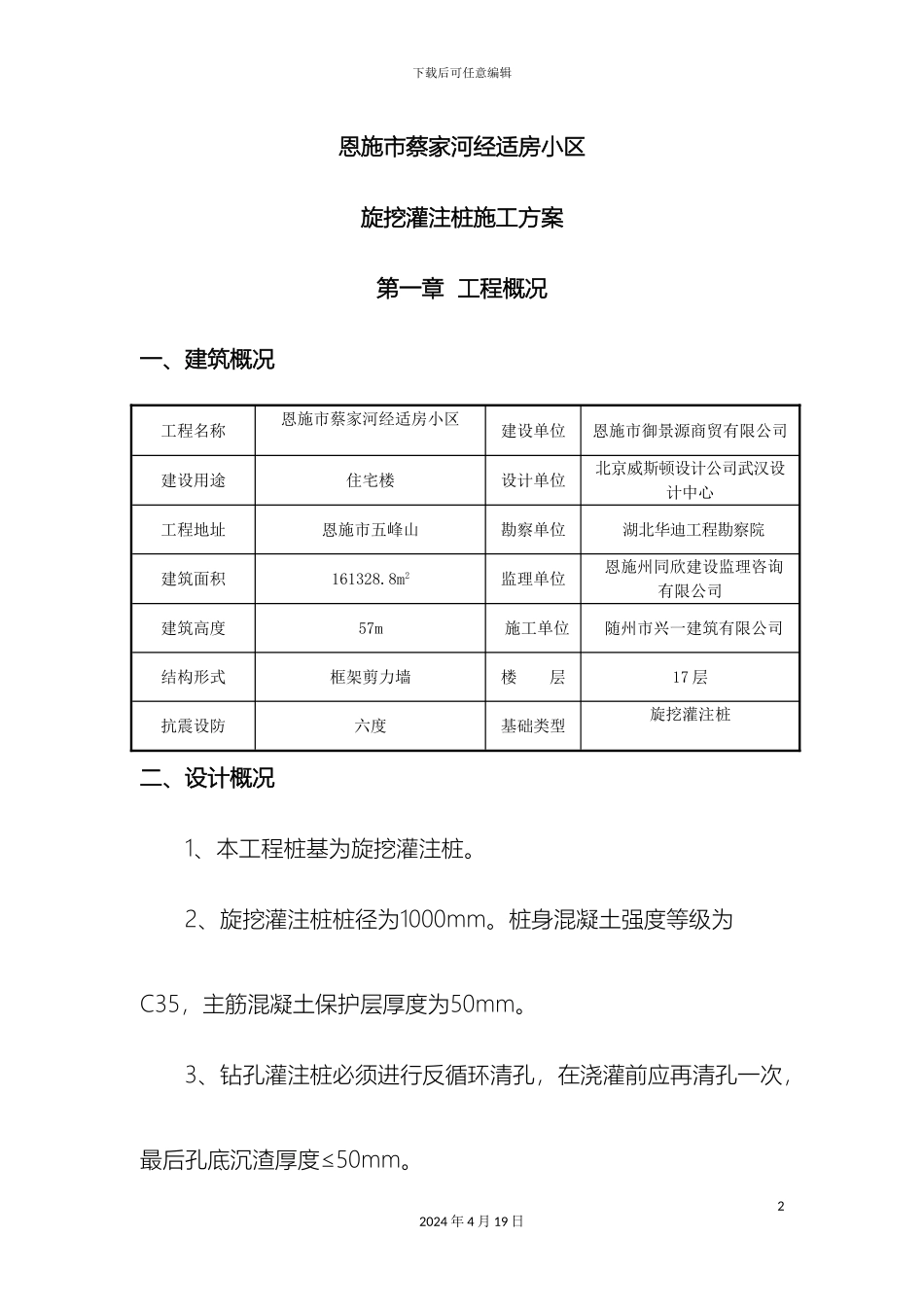

下载后可任意编辑旋挖灌注桩施工方案12024 年 4 月 19 日下载后可任意编辑恩施市蔡家河经适房小区旋挖灌注桩施工方案第一章 工程概况一、建筑概况工程名称恩施市蔡家河经适房小区建设单位恩施市御景源商贸有限公司建设用途住宅楼设计单位北京威斯顿设计公司武汉设计中心工程地址恩施市五峰山勘察单位湖北华迪工程勘察院建筑面积161328.8m2监理单位恩施州同欣建设监理咨询有限公司建筑高度57m施工单位随州市兴一建筑有限公司结构形式框架剪力墙楼 层17 层抗震设防六度基础类型旋挖灌注桩二、设计概况1、本工程桩基为旋挖灌注桩。2、旋挖灌注桩桩径为1000mm。桩身混凝土强度等级为C35，主筋混凝土保护层厚度为50mm。3、钻孔灌注桩必须进行反循环清孔，在浇灌前应再清孔一次，最后孔底沉渣厚度≤50mm。22024 年 4 月 19 日下载后可任意编辑4、混凝土必须连续进行施工，每根桩的浇筑时间按初盘混凝土的初凝时间控制，对浇筑过程中的一切故障均应记录备案，混凝土的充盈系数＞1.1，超灌高度宜为0.8—1.0m。5、水下混凝土配料，粗骨料粒径＜40，坍落度180—220，水泥用量不得小于360Kg/m。第二章 编制依据1、恩施市蔡家河经适房小区施工图纸及工程施工合同；2、《建筑地基基础施工质量验收法律规范》GB50202- ；3、《建筑桩基技术法律规范》JGJ94- ；4、《建筑工程施工质量验收统一标准》GB50300- ；5、《混凝土结构工程施工质量验收法律规范》GB50204- ；6、《混凝土外加剂应用技术法律规范》GBJ119- ；7、《混凝土质量控制》GB50164- ；32024 年 4 月 19 日下载后可任意编辑8、《钢筋焊接及验收法律规范》GBJ18- ；9、《建筑机械使用安全技术规程》JGJ33- ；10、《工程建设标准强制性条文》。42024 年 4 月 19 日下载后可任意编辑第三章 施工工艺 一、工艺流程52024 年 4 月 19 日下载后可任意编辑二、 施工方法（1）桩位的测量放样 采纳全站仪坐标法来进行桩的中心位置放样，放样后四周设护桩并复测，误差控制在5mm以内。桩位用Ø10mm、长度35-40cm钢筋打入地面30cm（四周填以水泥砂浆或混凝土来保护）作为桩的中心点，然后在桩位周围做上标记，既便于寻找又可防止机械移位时破坏桩点。 （2）旋挖机就位钻机就位必须稳固、调正、水平，定位，钻头中心与桩位中心误差不大于10mm。（3）埋设护筒62024 年 4 月 19 日下载后可任意编辑 护筒的作用为固定桩位，引导钻头方向，隔离地面水流入孔内，保证孔内...
