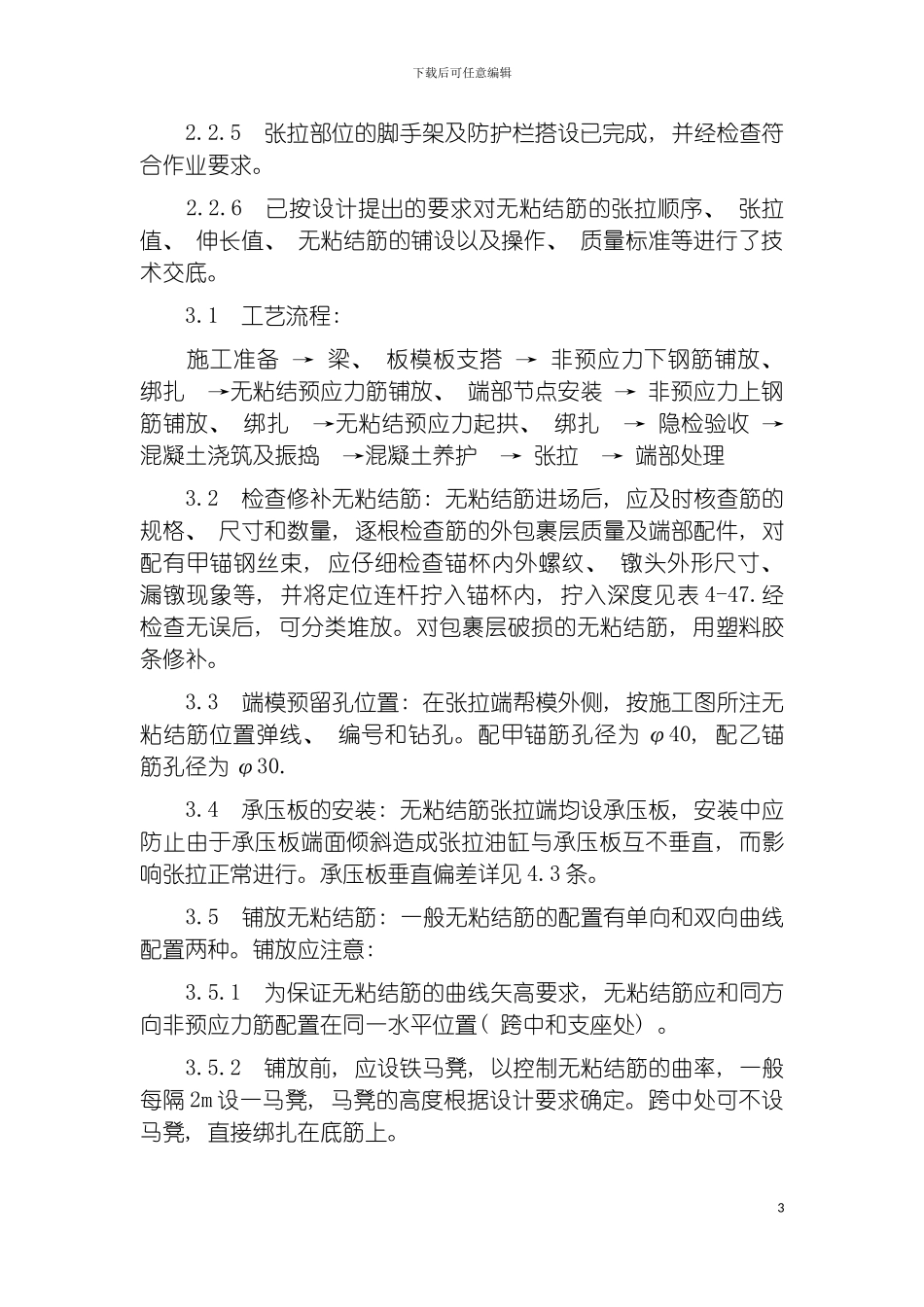

下载后可任意编辑无粘结预应力混凝土施工工艺1下载后可任意编辑无粘结预应力混凝土施工工艺 本工艺标准适用于北京地区 8 度抗震设防的后张无粘结预应力混凝土结构。 2.1 材料及主要机具 2.1.1 制作无粘结筋用的钢丝和钢绞线应符合国家标准《预应力混凝土钢丝》( GB5223-85) 、 《预应力混凝土钢绞线》( GB5224-5) 的规定。 2.1.2 无粘结筋的涂料层采纳”专用建筑油脂”, 其性能、 产品质量指标应符合湖南省标准局 1983 年 6 月 6 日发布, 1983 年7 月 1 日试行”无粘结预应力筋用润滑防锈脂技术条件”的要求。 2.1.3 无粘结筋包裹层材料采纳低密度高压聚乙烯( 温度在190℃时, 融熔指数为 1.5～5 范围内) 。 2.1.4 已制作完毕的无粘结筋成品的质量要求应符合北京地区标准《无粘结预应力混凝土结构体系( BUPC) 设计与施工规作( 试行) 》( DBJ01-7-90) 第二部分第二章第 2.2.5 条的要求( 见表 4-44) 。无粘结筋用钢丝、 钢绞线、 不允许有死弯, 见死弯必须切断。钢丝应为通长, 严禁有接头。 一般钢丝束配用甲型或乙型, 钢绞线配用乙型。 2.1.6 配套张拉设备有油泵及千斤顶, 其技术性能详见表4-46.机具有顶压器( 液压和弹簧两种) 、 张拉杆、 工具锚等。 2.2 作业条件 2.2.1 张拉时混凝土强度达到设计要求, 一般不低于设计强度的 70%, 有试验报告单。 2.2.2 无粘结筋配制及钢筋加工完成。 2.2.3 锚具已经检查验收。 2.2.4 张拉设备已经过检定, 机具已准备就绪。2下载后可任意编辑 2.2.5 张拉部位的脚手架及防护栏搭设已完成, 并经检查符合作业要求。 2.2.6 已按设计提出的要求对无粘结筋的张拉顺序、 张拉值、 伸长值、 无粘结筋的铺设以及操作、 质量标准等进行了技术交底。 3.1 工艺流程: 施工准备 → 梁、 板模板支搭 → 非预应力下钢筋铺放、 绑扎 →无粘结预应力筋铺放、 端部节点安装 → 非预应力上钢筋铺放、 绑扎 →无粘结预应力起拱、 绑扎 → 隐检验收 → 混凝土浇筑及振捣 →混凝土养护 → 张拉 → 端部处理 3.2 检查修补无粘结筋: 无粘结筋进场后, 应及时核查筋的规格、 尺寸和数量, 逐根检查筋的外包裹层质量及端部配件, 对配有甲锚钢丝束, 应仔细检查锚杯内外螺纹、 镦头外形尺寸、 漏镦现象等, 并将定位连杆拧入锚杯内, 拧入深度见表 4-47.经检查无误后, 可分类堆放。对包裹层破损的无粘结筋, 用塑料胶条...
