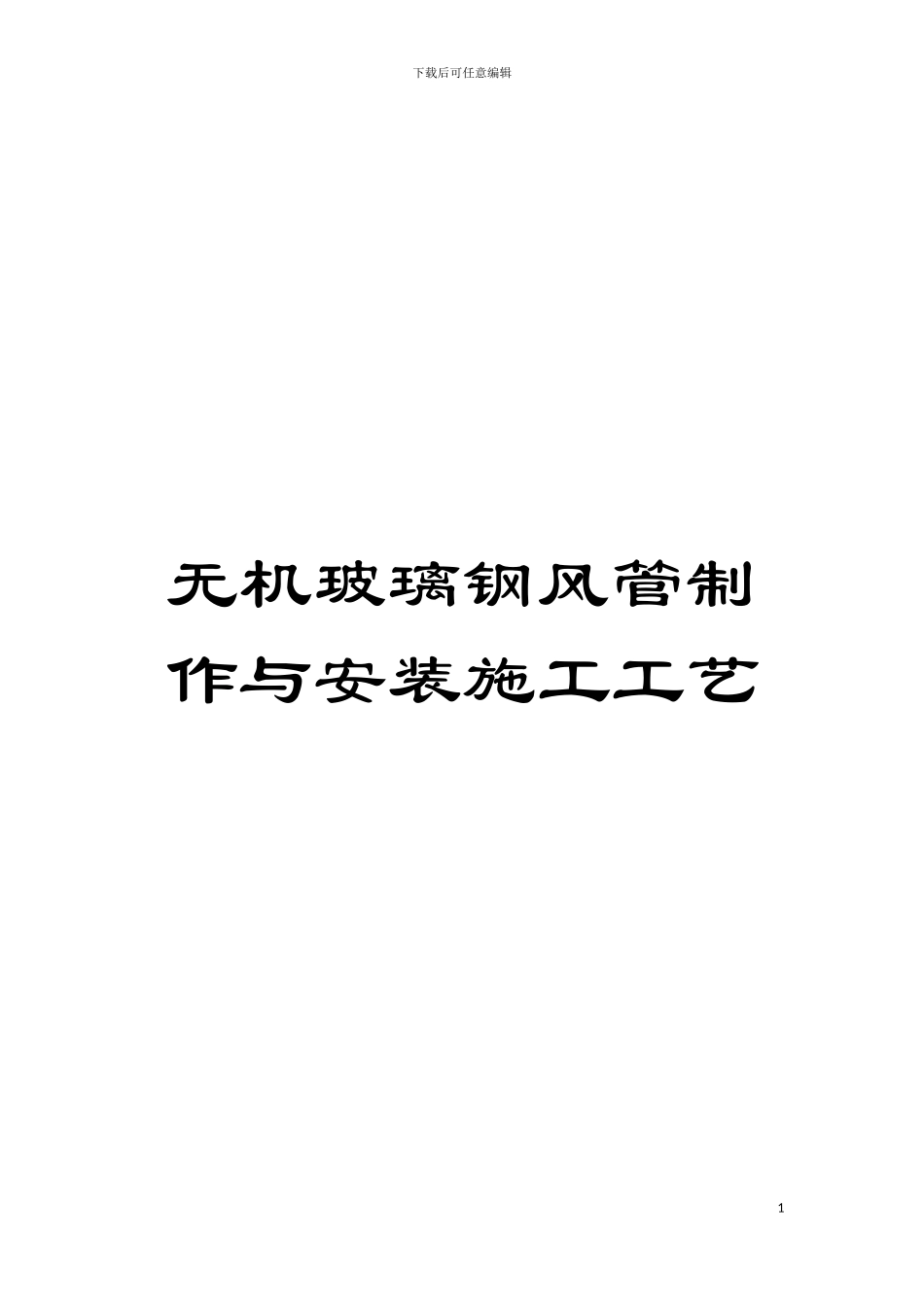

无机玻璃钢风管制作与安装施工工艺模板

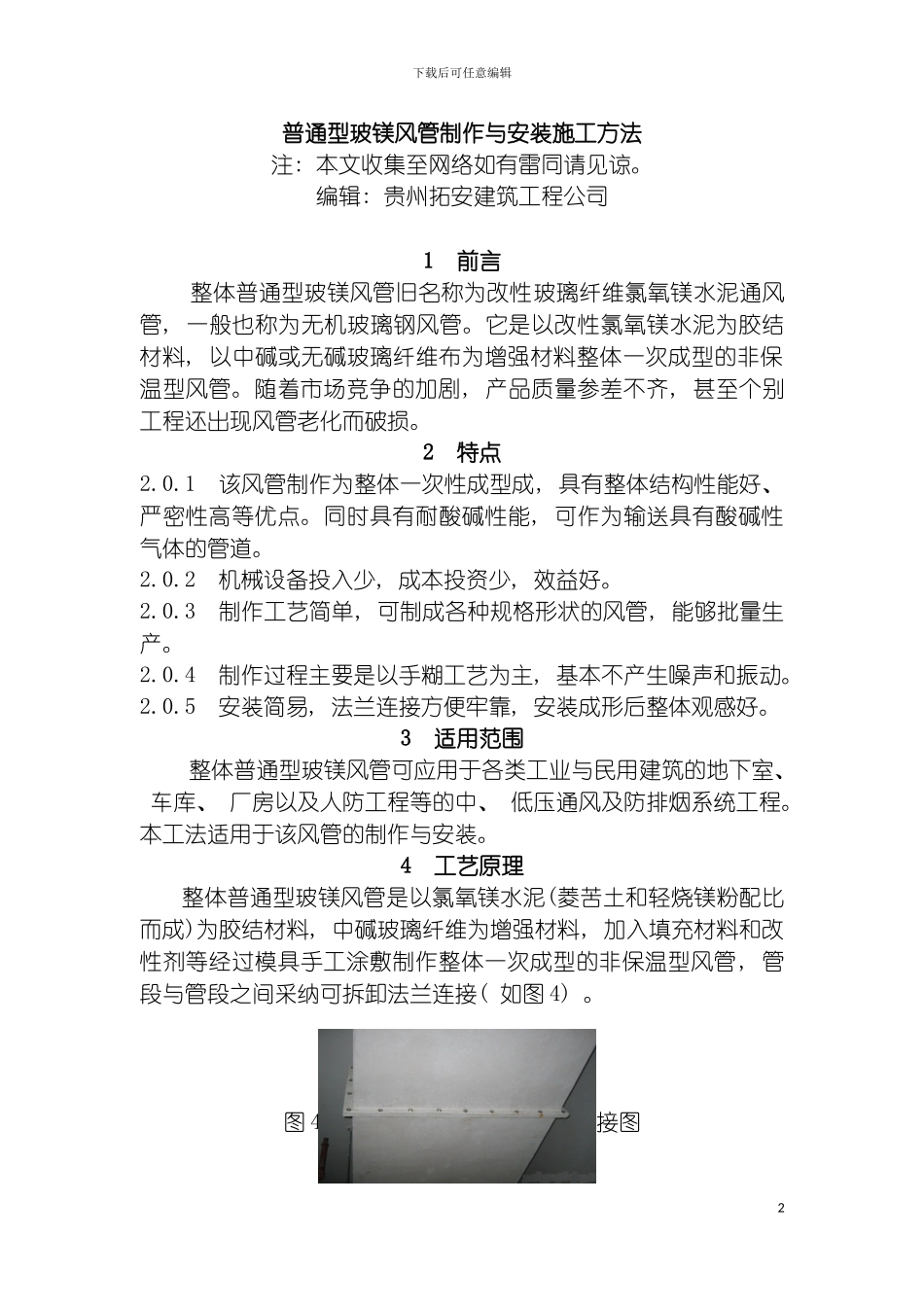

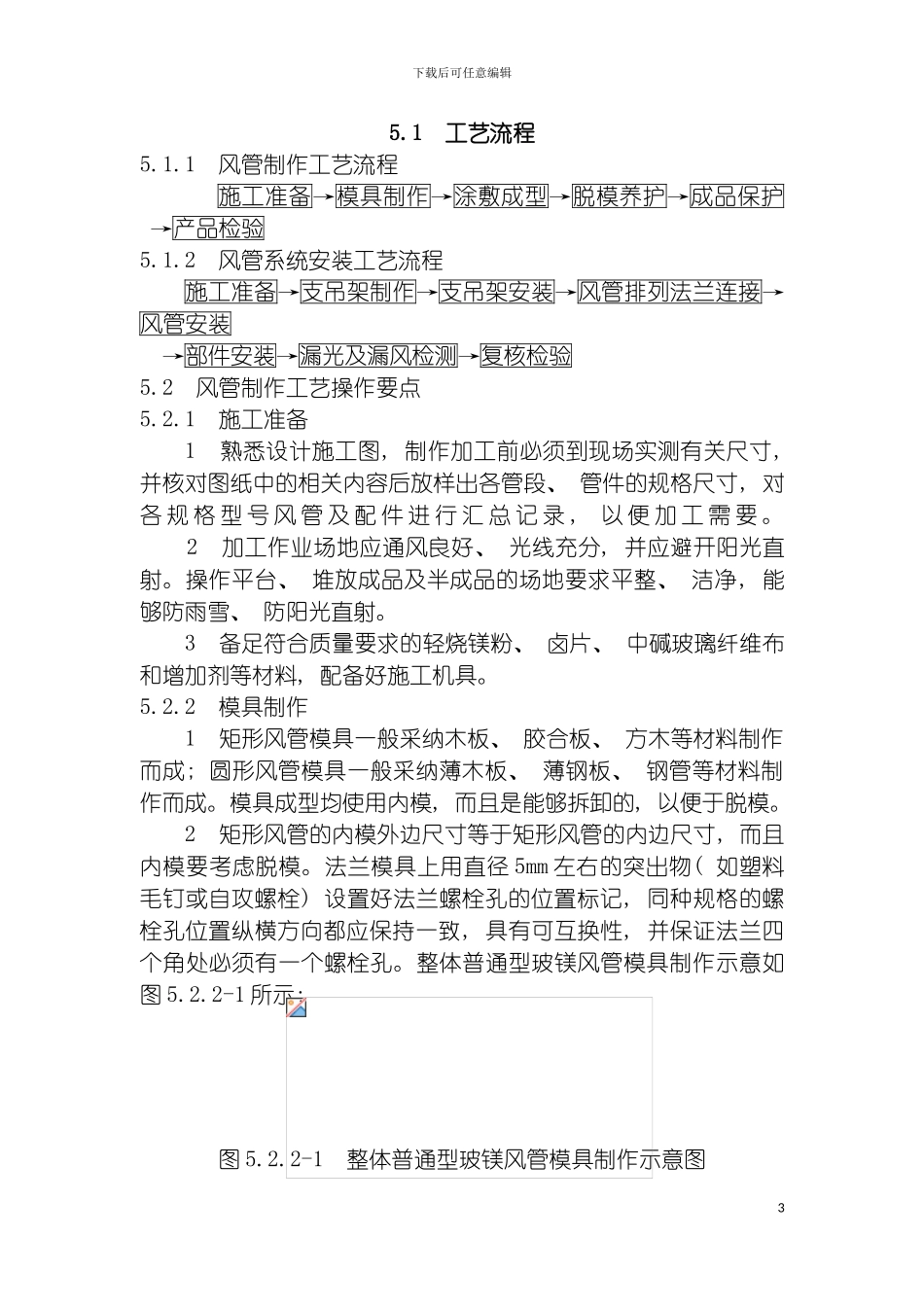

下载后可任意编辑无机玻璃钢风管制作与安装施工工艺1下载后可任意编辑普通型玻镁风管制作与安装施工方法注: 本文收集至网络如有雷同请见谅。编辑: 贵州拓安建筑工程公司1 前言整体普通型玻镁风管旧名称为改性玻璃纤维氯氧镁水泥通风管, 一般也称为无机玻璃钢风管。它是以改性氯氧镁水泥为胶结材料, 以中碱或无碱玻璃纤维布为增强材料整体一次成型的非保温型风管。随着市场竞争的加剧, 产品质量参差不齐, 甚至个别工程还出现风管老化而破损。2 特点2.0.1 该风管制作为整体一次性成型成, 具有整体结构性能好、 严密性高等优点。同时具有耐酸碱性能, 可作为输送具有酸碱性气体的管道。2.0.2 机械设备投入少, 成本投资少, 效益好。2.0.3 制作工艺简单, 可制成各种规格形状的风管, 能够批量生产。2.0.4 制作过程主要是以手糊工艺为主, 基本不产生噪声和振动。2.0.5 安装简易, 法兰连接方便牢靠, 安装成形后整体观感好。3 适用范围整体普通型玻镁风管可应用于各类工业与民用建筑的地下室、 车库、 厂房以及人防工程等的中、 低压通风及防排烟系统工程。本工法适用于该风管的制作与安装。4 工艺原理整体普通型玻镁风管是以氯氧镁水泥(菱苦土和轻烧镁粉配比而成)为胶结材料, 中碱玻璃纤维为增强材料, 加入填充材料和改性剂等经过模具手工涂敷制作整体一次成型的非保温型风管, 管段与管段之间采纳可拆卸法兰连接( 如图 4) 。图 4 整体普通型玻镁风管法兰连接图5 工艺流程及操作要点2下载后可任意编辑5.1 工艺流程5.1.1 风管制作工艺流程施工准备→模具制作→涂敷成型→脱模养护→成品保护→产品检验5.1.2 风管系统安装工艺流程施工准备→支吊架制作→支吊架安装→风管排列法兰连接→风管安装→部件安装→漏光及漏风检测→复核检验5.2 风管制作工艺操作要点5.2.1 施工准备1 熟悉设计施工图, 制作加工前必须到现场实测有关尺寸, 并核对图纸中的相关内容后放样出各管段、 管件的规格尺寸, 对各 规 格 型 号 风 管 及 配 件 进 行 汇 总 记 录 , 以 便 加 工 需 要 。 2 加工作业场地应通风良好、 光线充分, 并应避开阳光直射。操作平台、 堆放成品及半成品的场地要求平整、 洁净, 能够防雨雪、 防阳光直射。3 备足符合质量要求的轻烧镁粉、 卤片、 中碱玻璃纤维布和增加剂等材料, 配备好施工机具。5.2.2 模具制作1 矩形风管模具一般采纳木板、 胶合板、 方木等材料制作...
