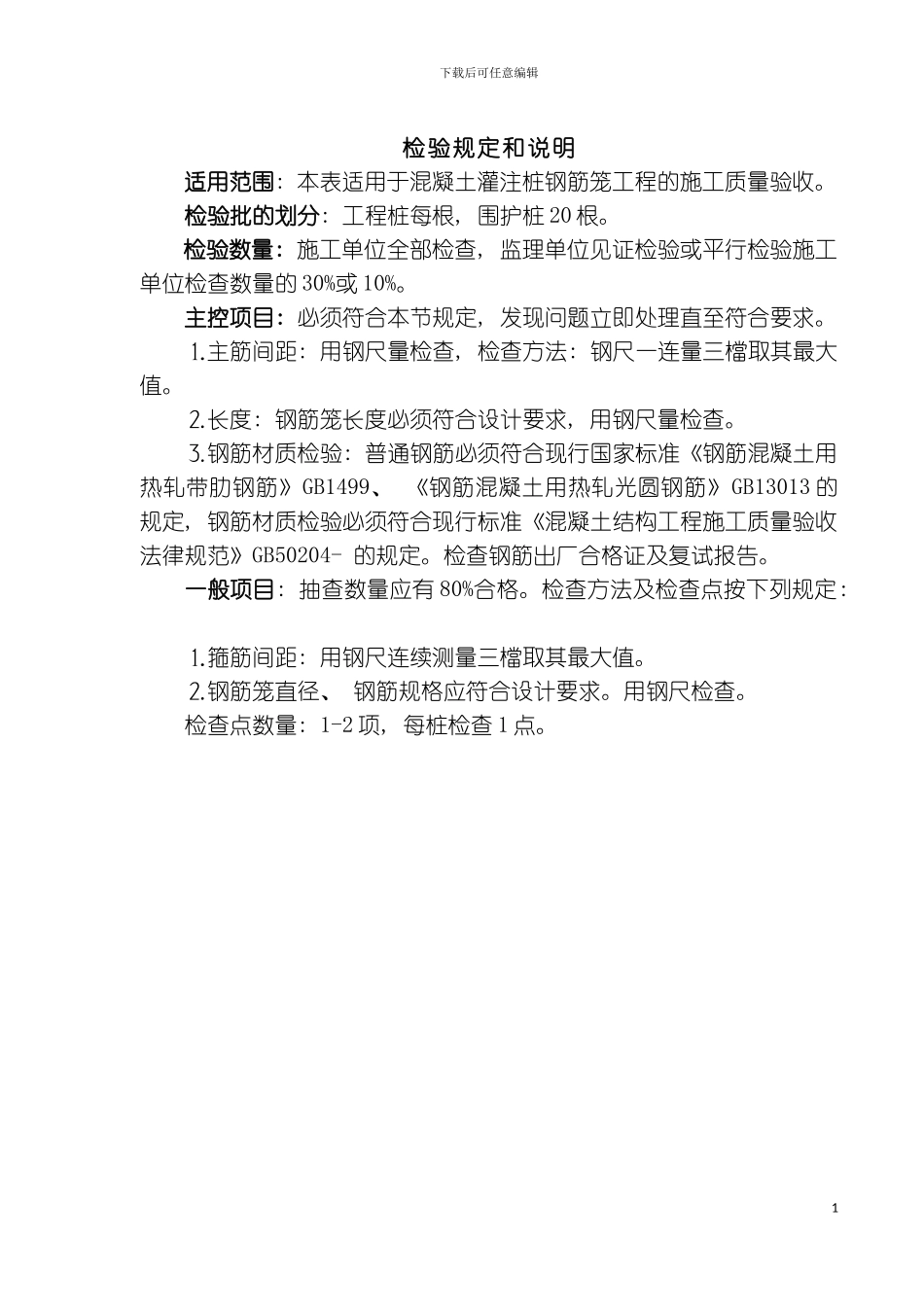

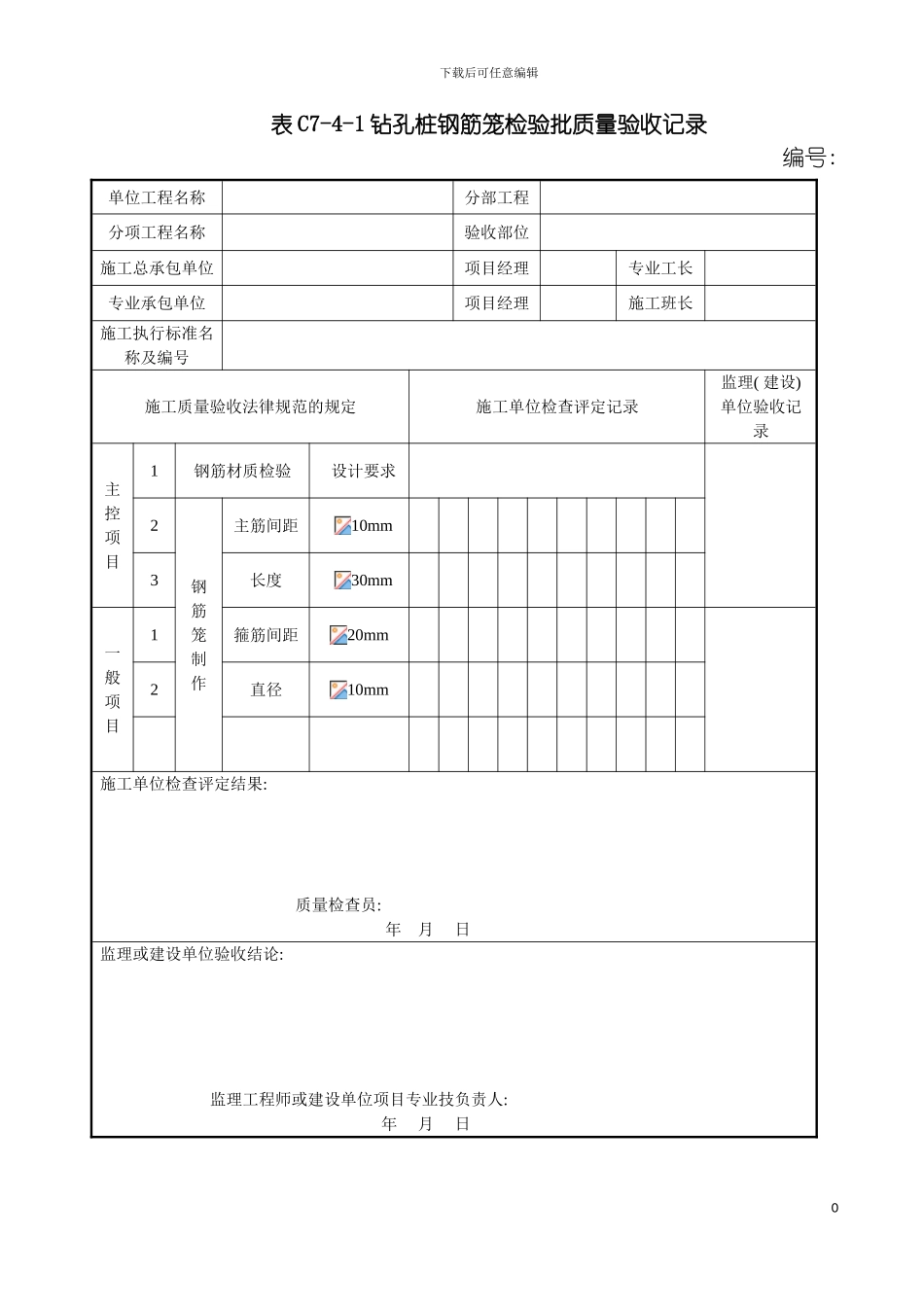

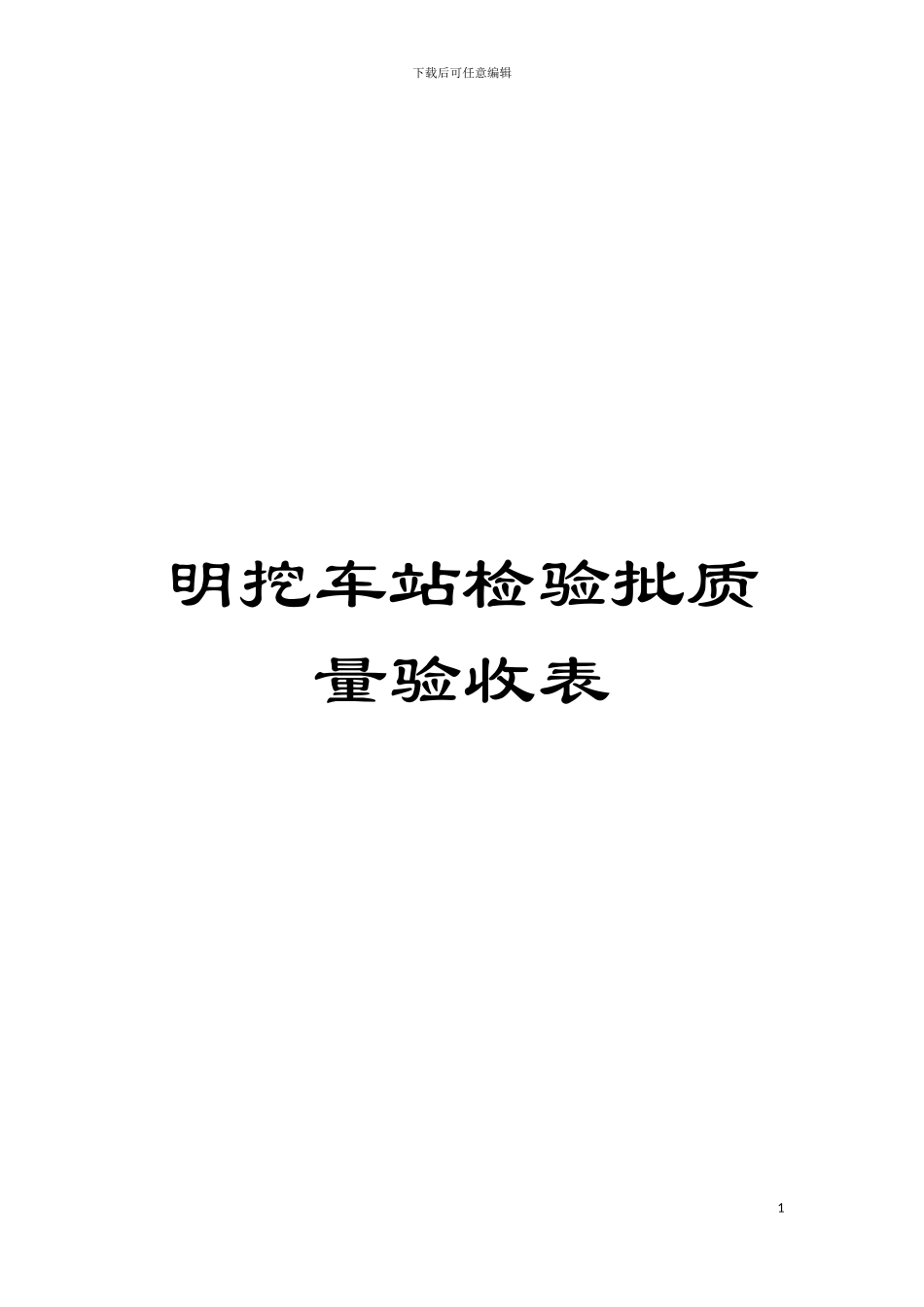

下载后可任意编辑明挖车站检验批质量验收表1下载后可任意编辑表 C7-4-1 钻孔桩钢筋笼检验批质量验收记录 编号: 单位工程名称分部工程分项工程名称验收部位施工总承包单位项目经理专业工长专业承包单位项目经理施工班长施工执行标准名称及编号施工质量验收法律规范的规定 施工单位检查评定记录监理( 建设) 单位验收记录主控项目1钢筋材质检验设计要求2钢筋笼制作主筋间距10mm3长度30mm一般项目1箍筋间距20mm2直径10mm施工单位检查评定结果: 质量检查员: 年 月 日监理或建设单位验收结论: 监理工程师或建设单位项目专业技负责人: 年 月 日0下载后可任意编辑检验规定和说明适用范围: 本表适用于混凝土灌注桩钢筋笼工程的施工质量验收。检验批的划分: 工程桩每根, 围护桩 20 根。检验数量: 施工单位全部检查, 监理单位见证检验或平行检验施工单位检查数量的 30%或 10%。主控项目: 必须符合本节规定, 发现问题立即处理直至符合要求。⒈主筋间距: 用钢尺量检查, 检查方法: 钢尺一连量三檔取其最大值。⒉长度: 钢筋笼长度必须符合设计要求, 用钢尺量检查。⒊钢筋材质检验: 普通钢筋必须符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499、 《钢筋混凝土用热轧光圆钢筋》GB13013 的规定, 钢筋材质检验必须符合现行标准《混凝土结构工程施工质量验收法律规范》GB50204- 的规定。检查钢筋出厂合格证及复试报告。一般项目: 抽查数量应有 80%合格。检查方法及检查点按下列规定: ⒈箍筋间距: 用钢尺连续测量三檔取其最大值。⒉钢筋笼直径、 钢筋规格应符合设计要求。用钢尺检查。检查点数量: 1-2 项, 每桩检查 1 点。1下载后可任意编辑表 C7-4-2 钻孔灌注桩检验批质量验收记录 编号: 单位工程名称分部工程分项工程名称验收部位施工总承包单位项目经理专业工长专业承包单位项目经理施工班长施工执行标准名称及编号施工质量验收法律规范的规定 施工单位检查评定记录监理( 建设) 单位验收记录主控项目1桩位轴线方向±50mm垂直轴线方向+30mm, 02孔深( mm) +3003桩体质量检验设计要求4混凝土强度设计要求5承载力设计要求一般项目1垂直度5‰2桩径5mm3泥浆比重( 粘土或砂性土中) 1.15～1.204泥浆面标高( 高于地下水位) ( m) 0.5～1.05沉渣厚度端承桩( mm) ≤50摩擦桩( mm) ≤1506砼塌落度水下灌注( mm) 160～210干施工( mm) 100～2107钢筋笼安装深度( mm) 508混凝土充盈系数>12下载后可任...
