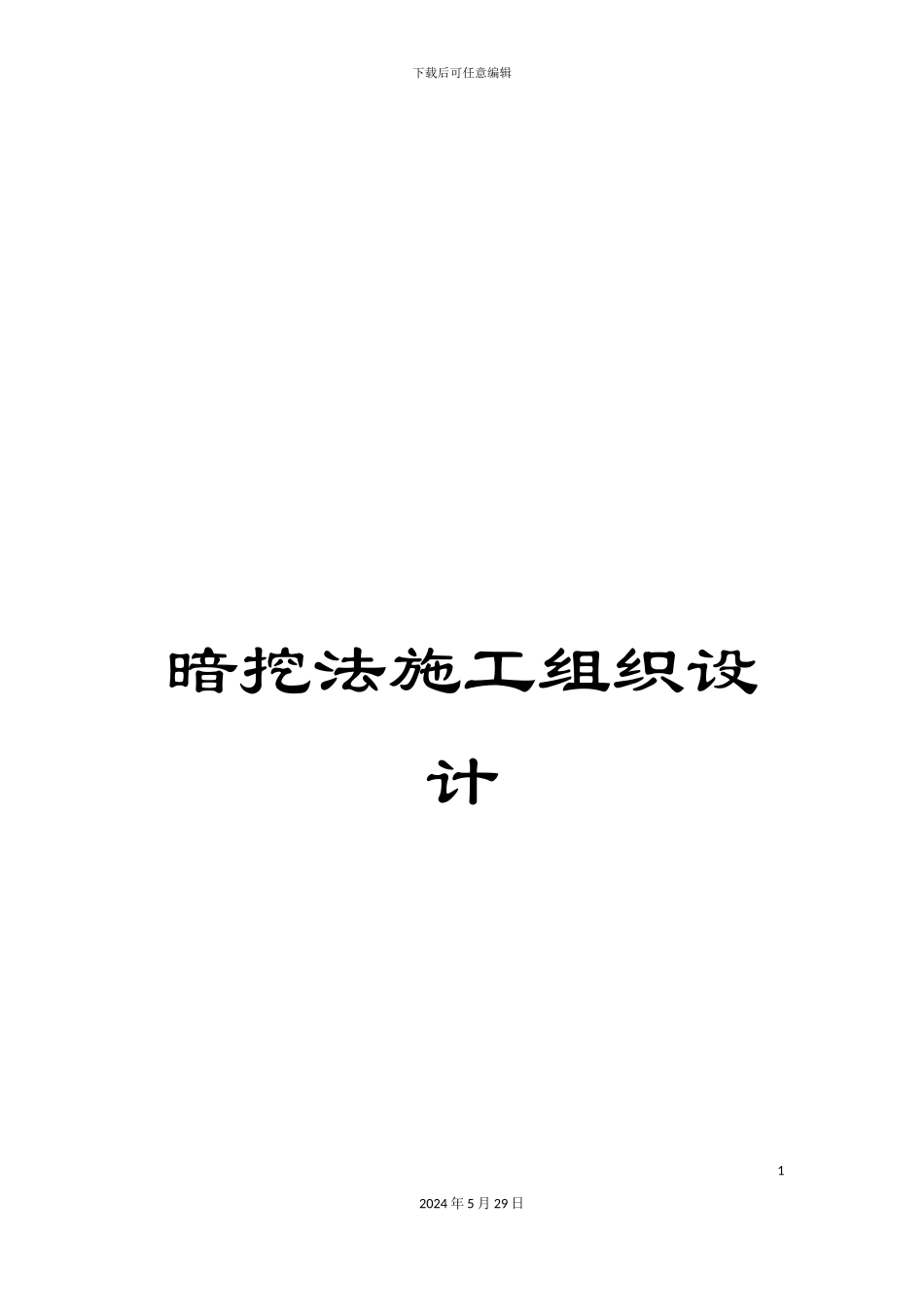

暗挖法施工组织设计

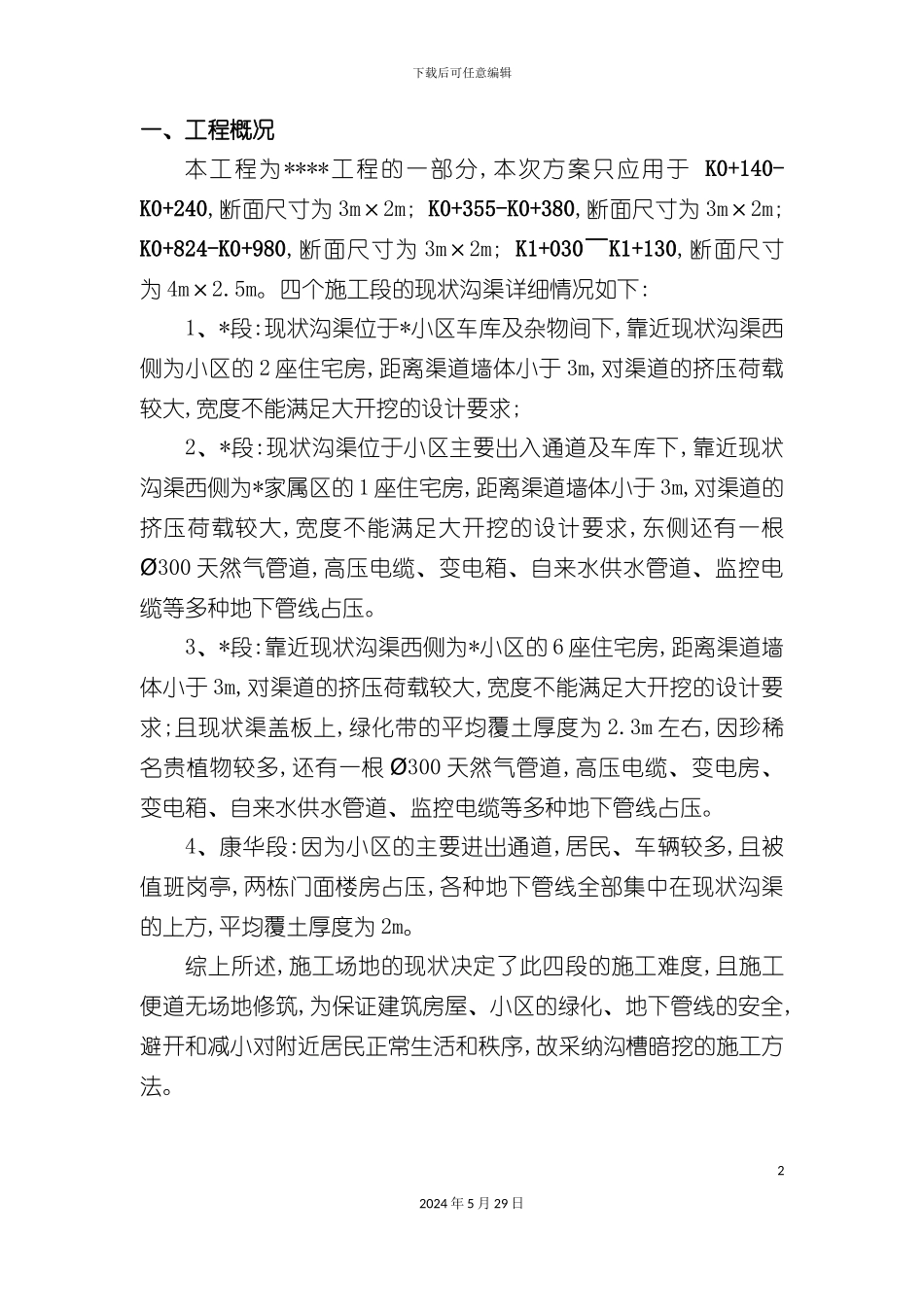

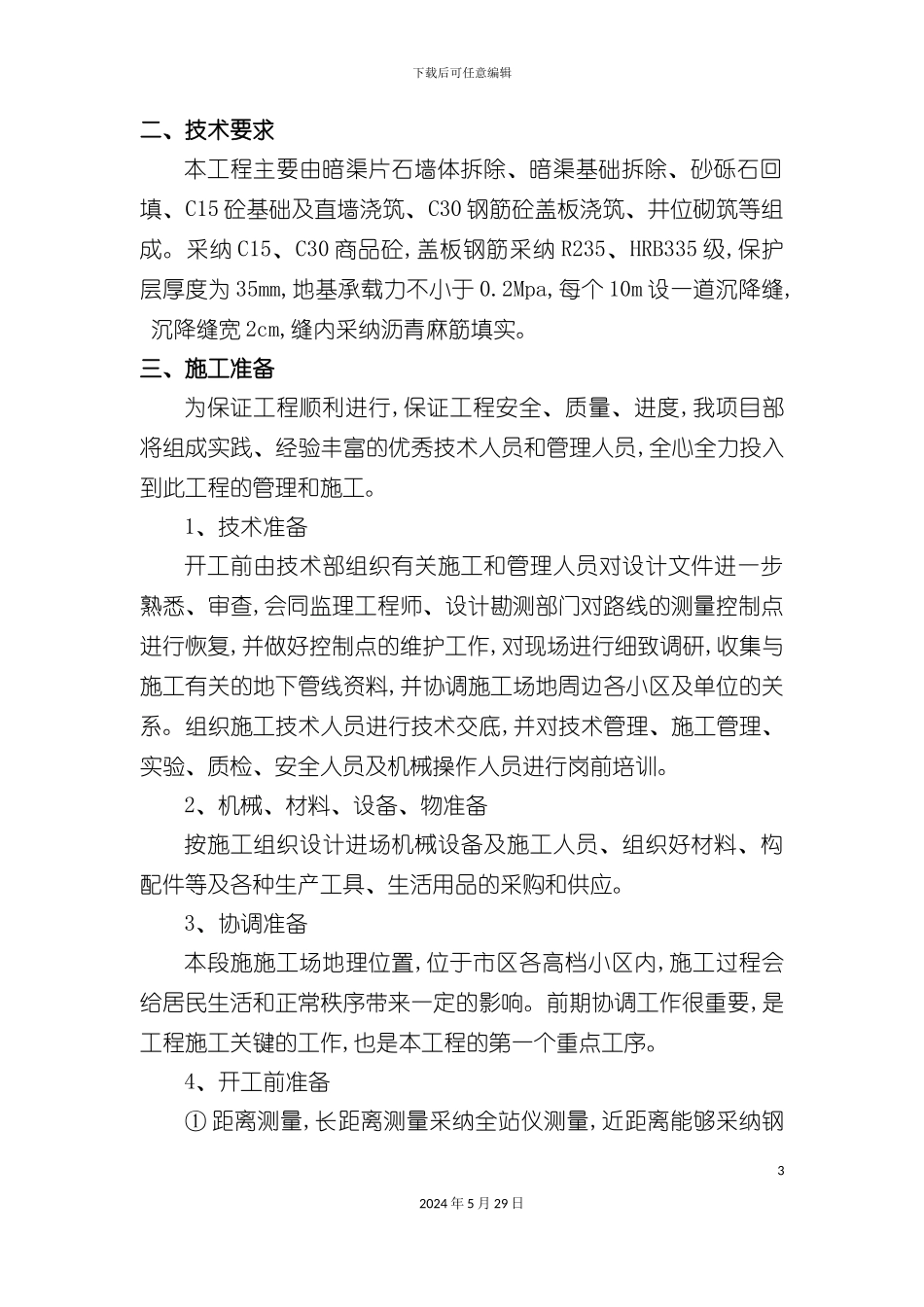

下载后可任意编辑暗挖法施工组织设计12024 年 5 月 29 日下载后可任意编辑一、工程概况本工程为****工程的一部分,本次方案只应用于 K0+140-K0+240,断面尺寸为 3m×2m; K0+355-K0+380,断面尺寸为 3m×2m; K0+824-K0+980,断面尺寸为 3m×2m; K1+030～K1+130,断面尺寸为 4m×2.5m。四个施工段的现状沟渠详细情况如下:1、*段:现状沟渠位于*小区车库及杂物间下,靠近现状沟渠西侧为小区的 2 座住宅房,距离渠道墙体小于 3m,对渠道的挤压荷载较大,宽度不能满足大开挖的设计要求;2、*段:现状沟渠位于小区主要出入通道及车库下,靠近现状沟渠西侧为*家属区的 1 座住宅房,距离渠道墙体小于 3m,对渠道的挤压荷载较大,宽度不能满足大开挖的设计要求,东侧还有一根300Ø天然气管道,高压电缆、变电箱、自来水供水管道、监控电缆等多种地下管线占压。3、*段:靠近现状沟渠西侧为*小区的 6 座住宅房,距离渠道墙体小于 3m,对渠道的挤压荷载较大,宽度不能满足大开挖的设计要求;且现状渠盖板上,绿化带的平均覆土厚度为 2.3m 左右,因珍稀名贵植物较多,还有一根300Ø天然气管道,高压电缆、变电房、变电箱、自来水供水管道、监控电缆等多种地下管线占压。4、康华段:因为小区的主要进出通道,居民、车辆较多,且被值班岗亭,两栋门面楼房占压,各种地下管线全部集中在现状沟渠的上方,平均覆土厚度为 2m。综上所述,施工场地的现状决定了此四段的施工难度,且施工便道无场地修筑,为保证建筑房屋、小区的绿化、地下管线的安全,避开和减小对附近居民正常生活和秩序,故采纳沟槽暗挖的施工方法。22024 年 5 月 29 日下载后可任意编辑二、技术要求本工程主要由暗渠片石墙体拆除、暗渠基础拆除、砂砾石回填、C15 砼基础及直墙浇筑、C30 钢筋砼盖板浇筑、井位砌筑等组成。采纳 C15、C30 商品砼,盖板钢筋采纳 R235、HRB335 级,保护层厚度为 35mm,地基承载力不小于 0.2Mpa,每个 10m 设一道沉降缝, 沉降缝宽 2cm,缝内采纳沥青麻筋填实。三、施工准备为保证工程顺利进行,保证工程安全、质量、进度,我项目部将组成实践、经验丰富的优秀技术人员和管理人员,全心全力投入到此工程的管理和施工。1、技术准备开工前由技术部组织有关施工和管理人员对设计文件进一步熟悉、审查,会同监理工程师、设计勘测部门对路线的测量控制点进行恢复,并做好控制点的维护工作,对现场进行细致调研,收集与施工有关的地下管线资料,并协调施工场地周边各小区及单位的关系。组织...
