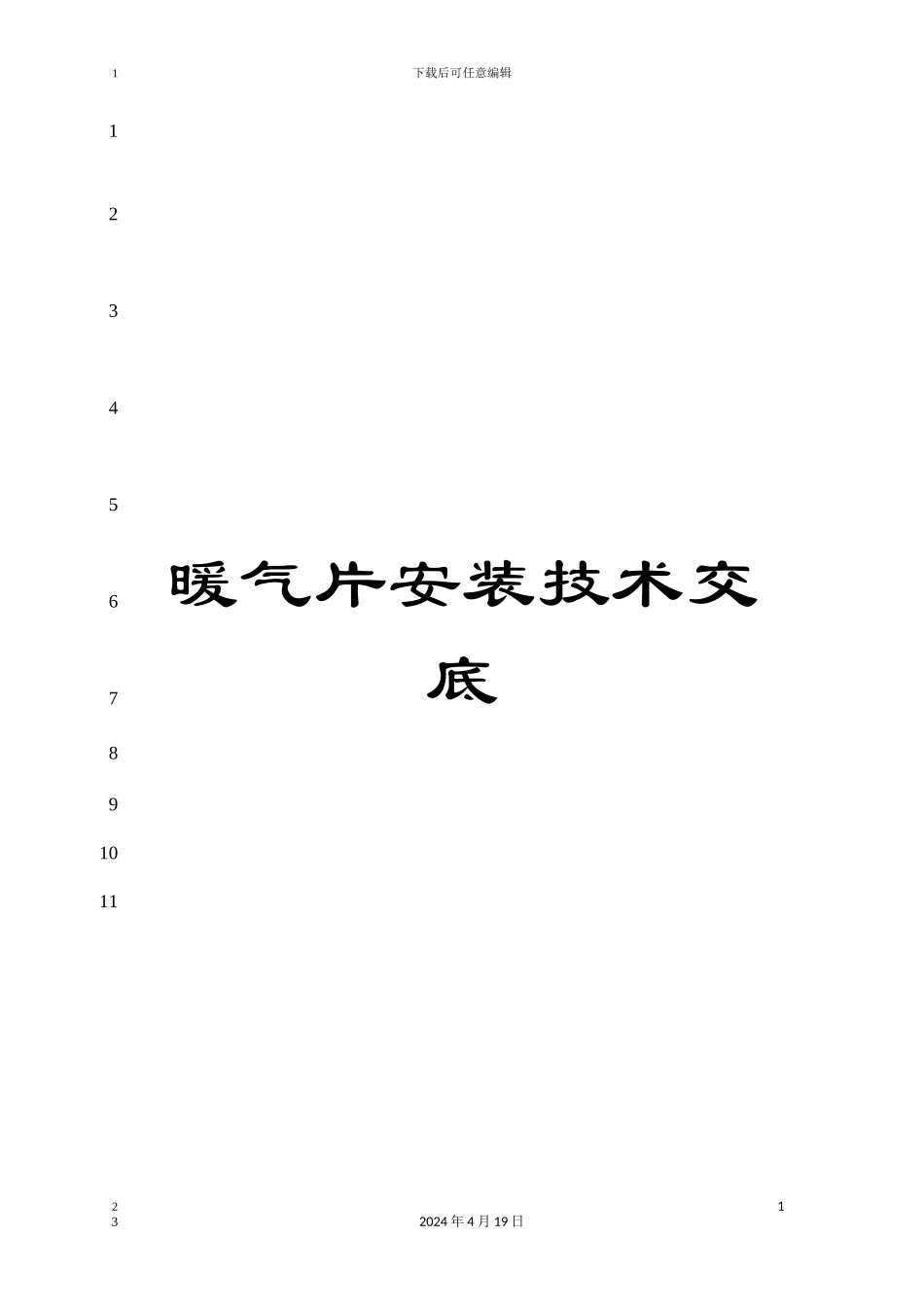

暖气片安装技术交底

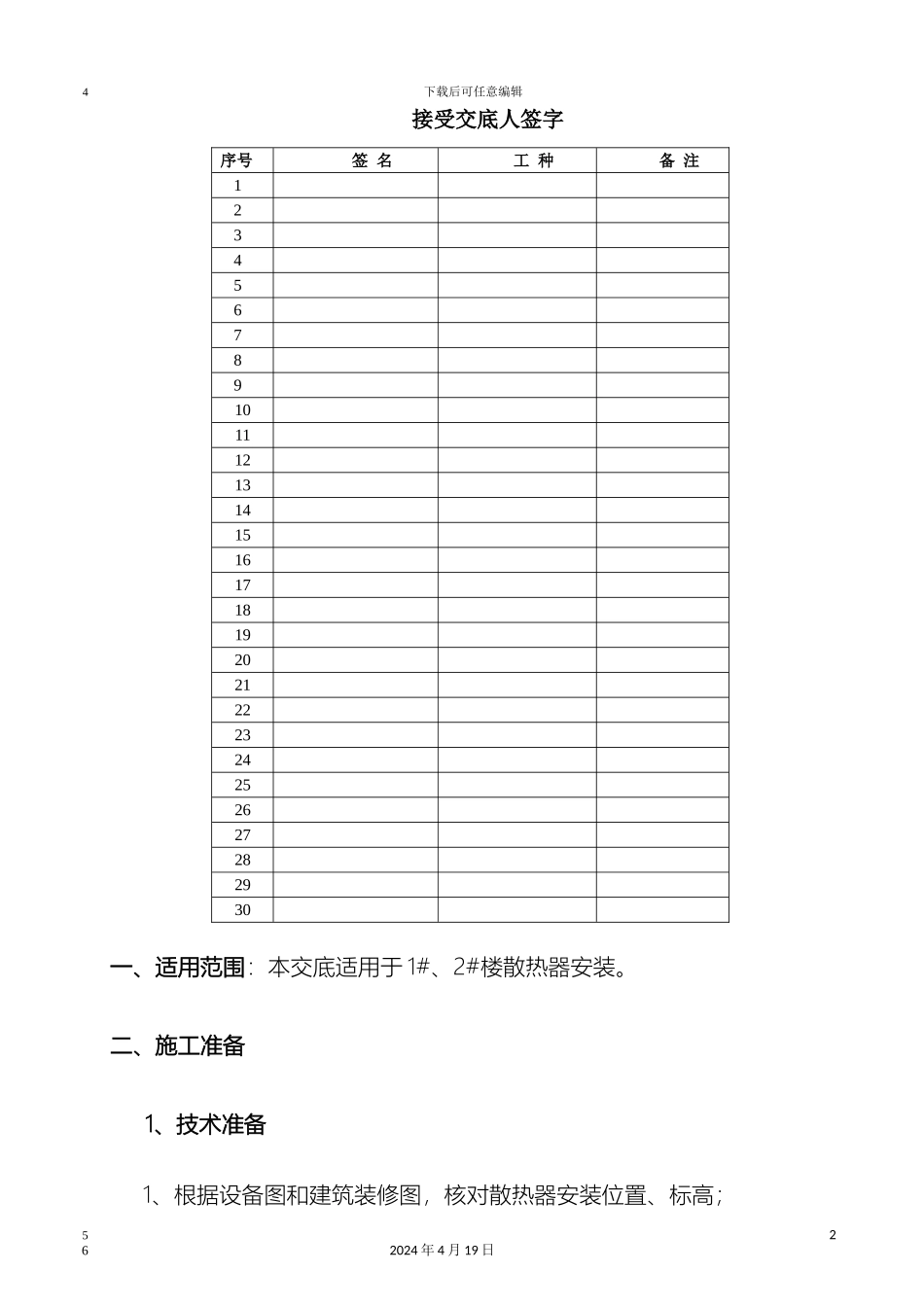

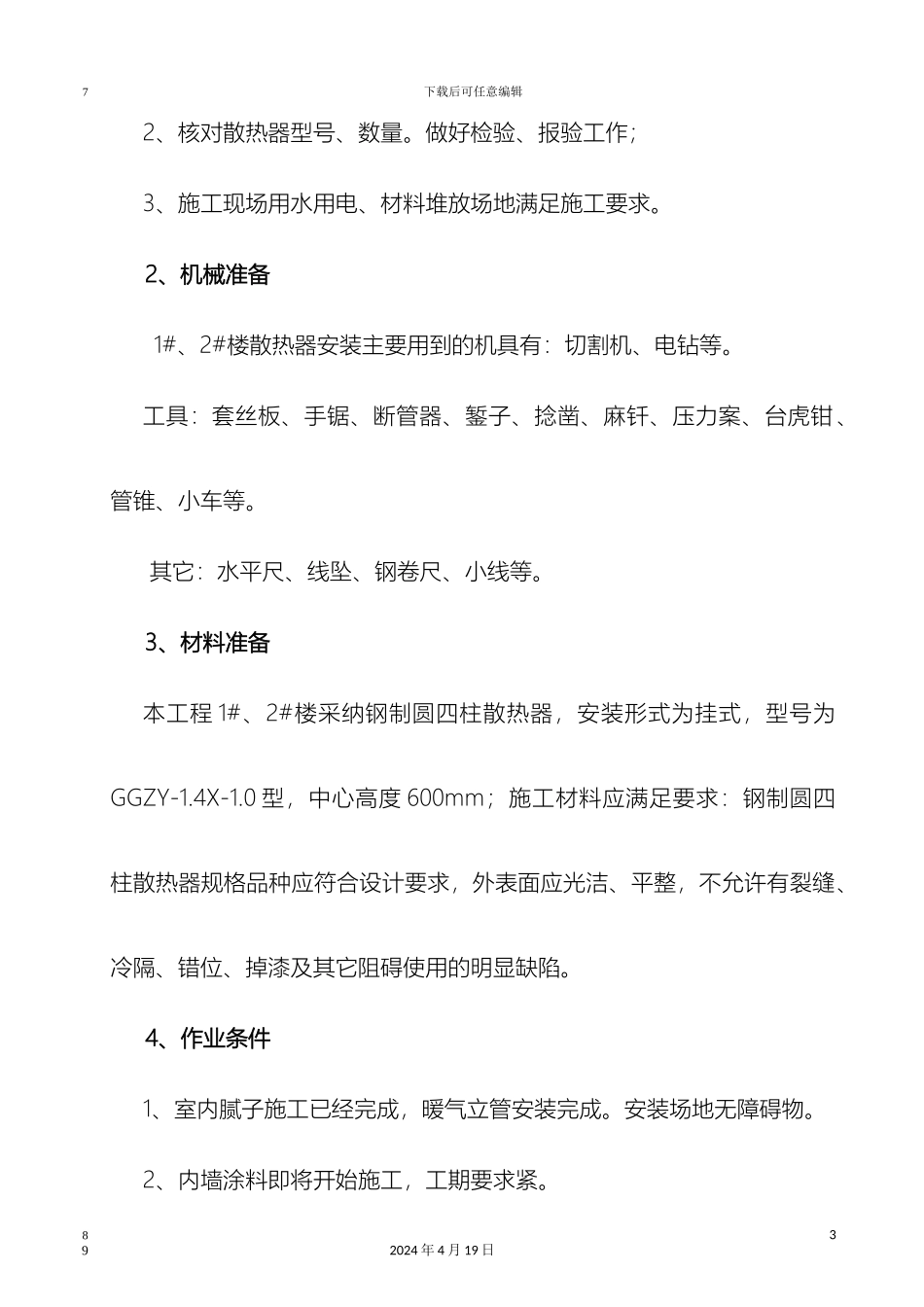

下载后可任意编辑暖气片安装技术交底12024 年 4 月 19 日1123456789101123下载后可任意编辑接受交底人签字序号签 名工 种备 注123456789101112131415161718192021222324252627282930一、适用范围：本交底适用于 1#、2#楼散热器安装。二、施工准备1、技术准备1、根据设备图和建筑装修图，核对散热器安装位置、标高；22024 年 4 月 19 日456下载后可任意编辑2、核对散热器型号、数量。做好检验、报验工作；3、施工现场用水用电、材料堆放场地满足施工要求。2、机械准备1#、2#楼散热器安装主要用到的机具有：切割机、电钻等。工具：套丝板、手锯、断管器、錾子、捻凿、麻钎、压力案、台虎钳、管锥、小车等。 其它：水平尺、线坠、钢卷尺、小线等。3、材料准备本工程 1#、2#楼采纳钢制圆四柱散热器，安装形式为挂式，型号为GGZY-1.4X-1.0 型，中心高度 600mm；施工材料应满足要求：钢制圆四柱散热器规格品种应符合设计要求，外表面应光洁、平整，不允许有裂缝、冷隔、错位、掉漆及其它阻碍使用的明显缺陷。4、作业条件1、室内腻子施工已经完成，暖气立管安装完成。安装场地无障碍物。2、内墙涂料即将开始施工，工期要求紧。32024 年 4 月 19 日789下载后可任意编辑三、工艺流程1．施工工艺 散热器安装 散热器阀门安装 支管安装 系统试压 刷漆1、散热器安装（1）按设计图要求，利用所作的统计表将不同型号、规格和组对好并试压完毕的散热器运到各房间，根据安装位置及高度在墙上画出安装中心线。（2）托钩和固定卡安装钢制圆四柱散热器采纳固定卡安装，从地面到散热器上部进水口画水平线，与散热器中心线交点画印记，此为 15 片以下的双数片散热器的固定卡位置，15 片以下上部 2 个固定卡固定。16 片以上者应装三个固定卡，上部两个在散热器进水口，下部在散热器中间回水口。根据设计图中回水管连接方法及施工法律规范规定，确定散热器安42024 年 4 月 19 日101112下载后可任意编辑装高度。利用画线尺或画线架，画出托钩、卡子安装位置。用电动工具或錾子在墙上打孔洞。孔洞尺寸应里大外小，膨胀丝埋深大于 80mm。挂上钩子位置的上下两根水平线，吹净内部杂物，再将膨胀丝插入孔洞，砸平、将洞口收口完成；将固定卡放入膨胀丝杆中，用螺帽固定，至固定卡立面与墙面贴紧。（3）散热器安装① 将丝堵和补心，加散热器胶垫拧紧。根据固定卡位置，安装散热器。② 挂式散热器安装，须将散热器轻轻抬起，将补心正丝...
