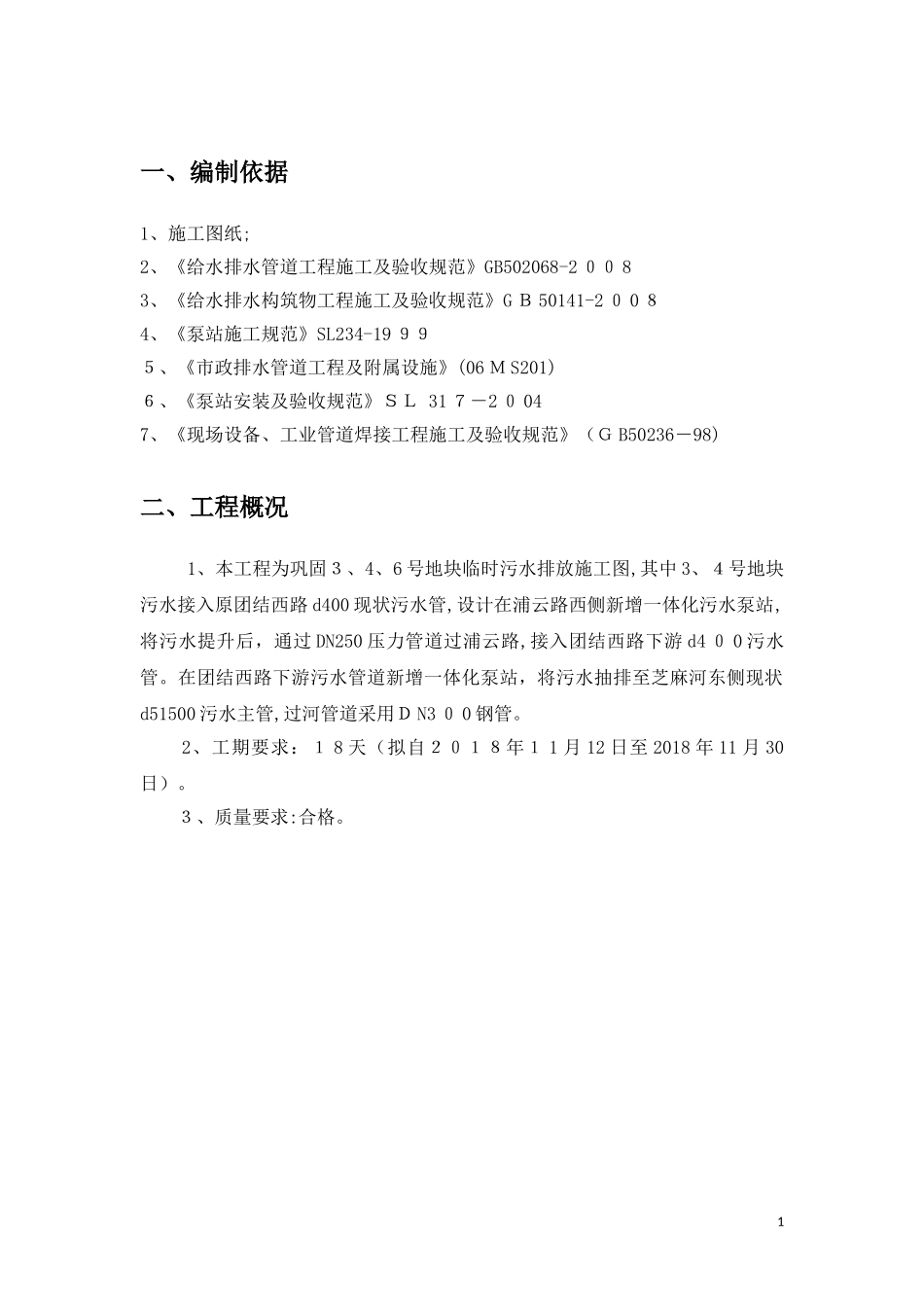

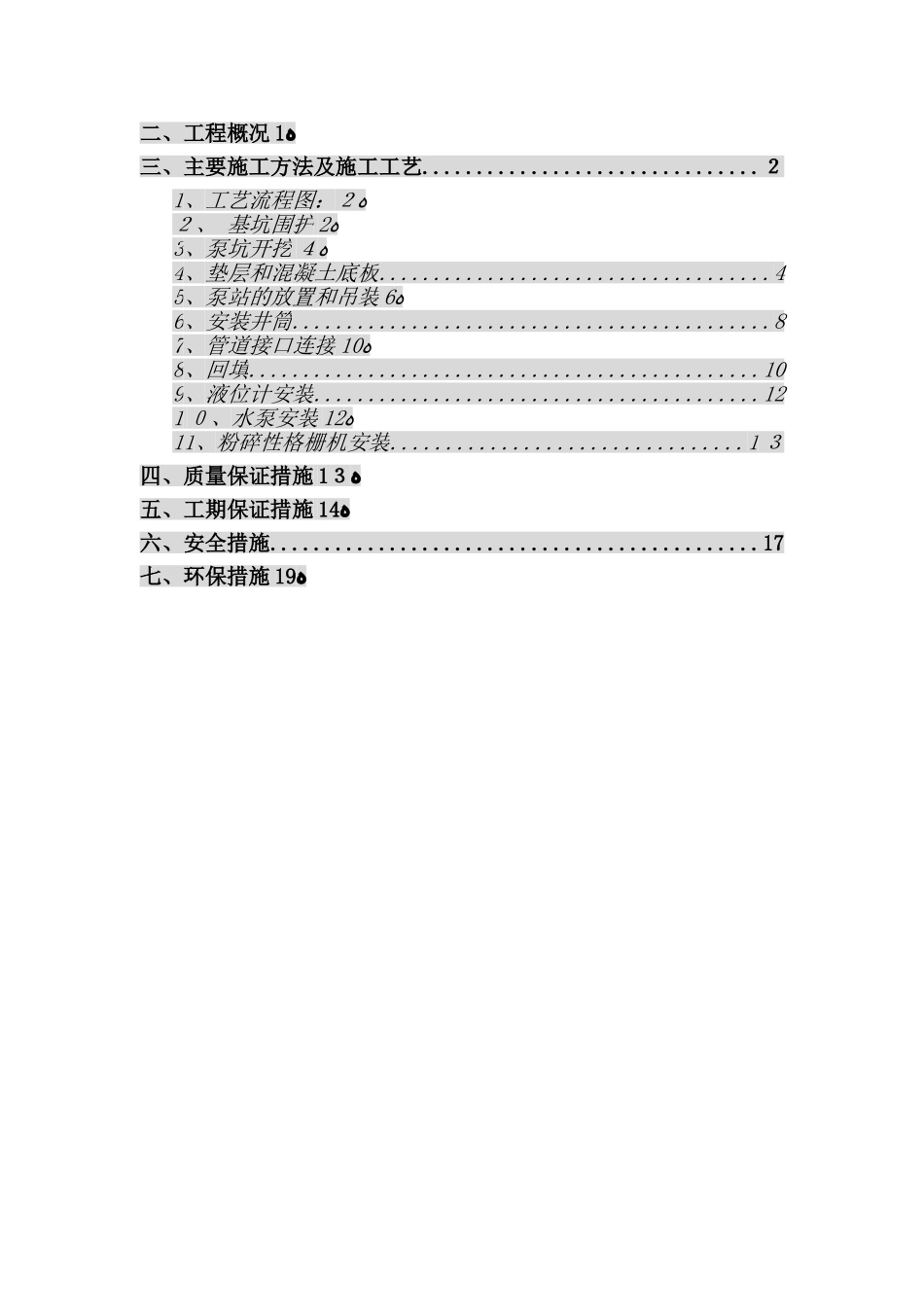

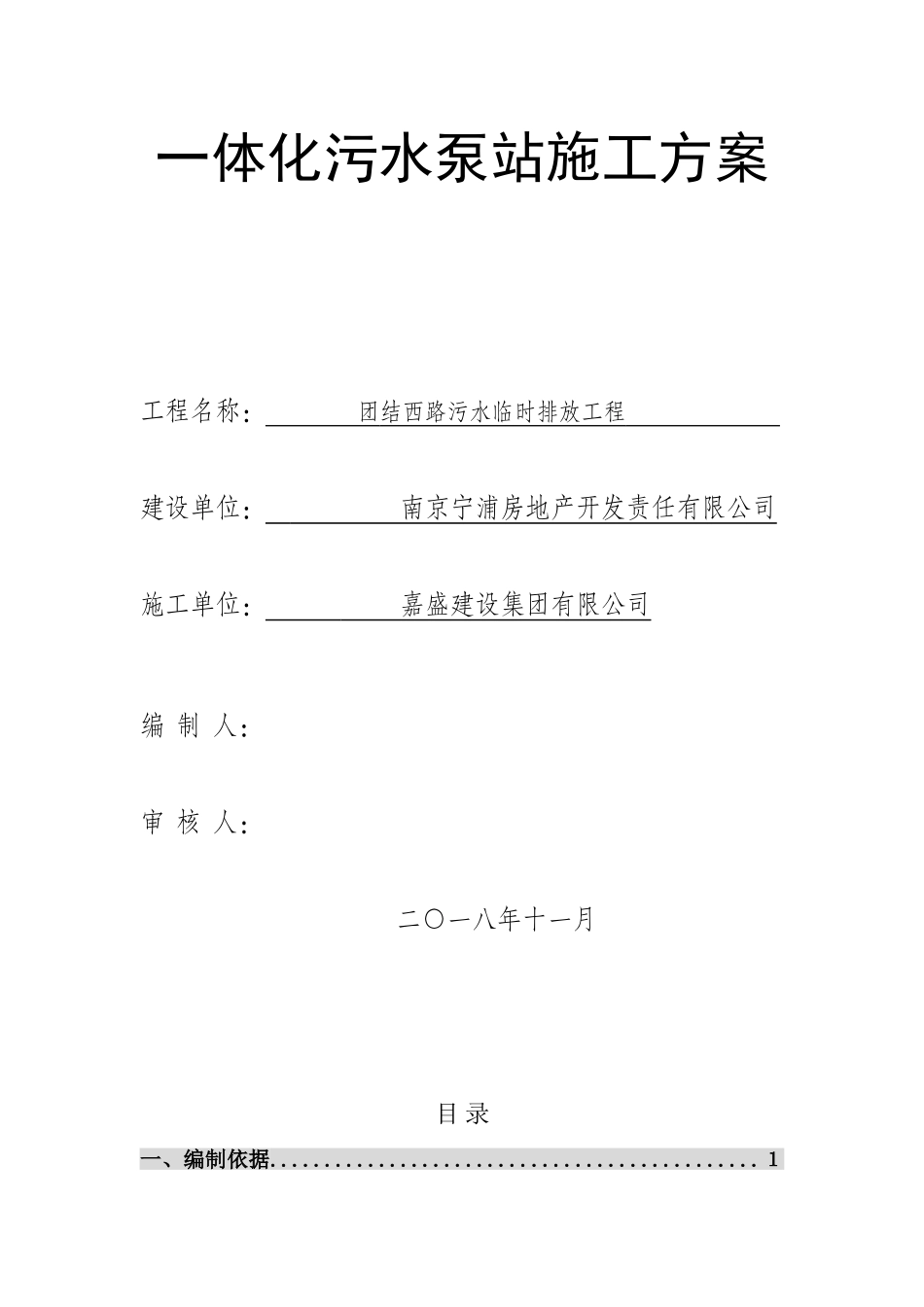

一体化污水泵站施工方案工程名称：团结西路污水临时排放工程建设单位：南京宁浦房地产开发责任有限公司施工单位：嘉盛建设集团有限公司编制人：审核人：二○一八年十一月目录一、编制依据.............................................１二、工程概况ﻩ1三、主要施工方法及施工工艺...............................２1、工艺流程图：ﻩ２２、基坑围护ﻩ23、泵坑开挖ﻩ４4、垫层和混凝土底板....................................45、泵站的放置和吊装ﻩ66、安装井筒............................................87、管道接口连接ﻩ108、回填...............................................109、液位计安装.........................................121０、水泵安装ﻩ1211、粉碎性格栅机安装................................1３四、质量保证措施ﻩ1３五、工期保证措施ﻩ14六、安全措施.............................................17七、环保措施ﻩ191一、编制依据1、施工图纸;2、《给水排水管道工程施工及验收规范》GB502068-2００83、《给水排水构筑物工程施工及验收规范》GＢ50141-2０0８4、《泵站施工规范》SL234-19９９５、《市政排水管道工程及附属设施》(06ＭS201)６、《泵站安装及验收规范》ＳＬ31７－2０047、《现场设备、工业管道焊接工程施工及验收规范》（ＧB50236－98)二、工程概况1、本工程为巩固３、4、6号地块临时污水排放施工图,其中3、４号地块污水接入原团结西路d400现状污水管,设计在浦云路西侧新增一体化污水泵站,将污水提升后，通过DN250压力管道过浦云路,接入团结西路下游d4０0污水管。在团结西路下游污水管道新增一体化泵站，将污水抽排至芝麻河东侧现状d51500污水主管,过河管道采用ＤN3０0钢管。2、工期要求：１8天（拟自２０１８年１1月12日至2018年11月30日）。３、质量要求:合格。2三、主要施工方法及施工工艺１、工艺流程图：2、基坑围护由于施工区域场地较狭小、地基承载力较差，泵房基坑采用宽度适中的ⅠⅣ型拉森钢板桩围护，由于是采用咬口连接，所以不漏泥、止水性较好，对基坑周围地面的沉降控制较好。ⅠⅣ型拉森钢板桩主要参数为:宽600ｍm,壁厚１5．5mm,Ｗ=1８00cm３，g＝88kｇ/m。采用打桩机进行插打12m长的钢板桩。拉森钢板桩施工工艺流程：基坑支护泵坑开挖吊装、安装井筒钢筋混凝土底板施工管道接口连接回填基线确定场地平整基坑开挖7m内撑梁安装土方开挖回填钢板桩施打钢板桩拔除31、拉森桩施工的操作要领及步骤1）.液压打桩机采用振动锤打桩,此机具有液压硬度夹桩装置,能与钢板桩自动作刚性连接,既能打桩又能拔桩，操作简单,能克服土层对桩身的摩阻力，下沉较快且桩尖不致卷口。2)．钢板桩施打杂填土段挤进过程中受到石块等侧向挤压作用力大小不同，容易发生偏斜，采用以下措施进行纠偏,在发生偏斜位置时,挖机振动锤将钢板桩往上拔起１－2米,再往下锤进,如此上下往复，振动数次可使大的石块被振破或使其发生移位,让钢板桩的位置得到纠正。可有效减少钢板板桩的倾斜度，整个施工过程中,要始终控制每片钢板桩的垂直度,桩机插打过程中，及时发现，及时调整，须遵守“插桩正直，分散即纠”，及时保证每根钢板桩的垂直度。3）.钢板桩单根桩逐根相扣打入法,连续转角以保证四个角不会发生脱扣，漏水等质量问题。4).待底板基础等结构钢筋砼浇筑完成,强度达到设计强度85％以上时，方可引拔拉森钢板桩,拆除基坑围护。5).引拔时将液压震动锤垂直夹于钢板桩桩头,调整引拔受力方向于同一受力垂直轴线上,开启液压震动锤开始引拔。２、基坑加固与內支撑1）.内撑材料采用400＊400ｍmH型钢制样,在钢板桩上焊接牛腿安装，为加快工程进度，拟采用机械开挖为主,人工开挖为辅。２)．挖机开挖至原路面下1.5米左右时即可制作第一道支撑，焊接牛腿于钢板桩上，并将四周纵、横支撑钢梁固定在一同个水平面上，然后安装H型钢纵、横内支撑，支撑横梁应按“井“字型分布，横梁交叉处应确保焊接牢固，支撑两端应与四周横梁充分抵死，以保证支撑受力牢固、安全可靠。3）.当确保第一道支撑完全受力、拼装牢固后，在确保安全无误后,继续开挖基坑至设计的基底标高。3...
