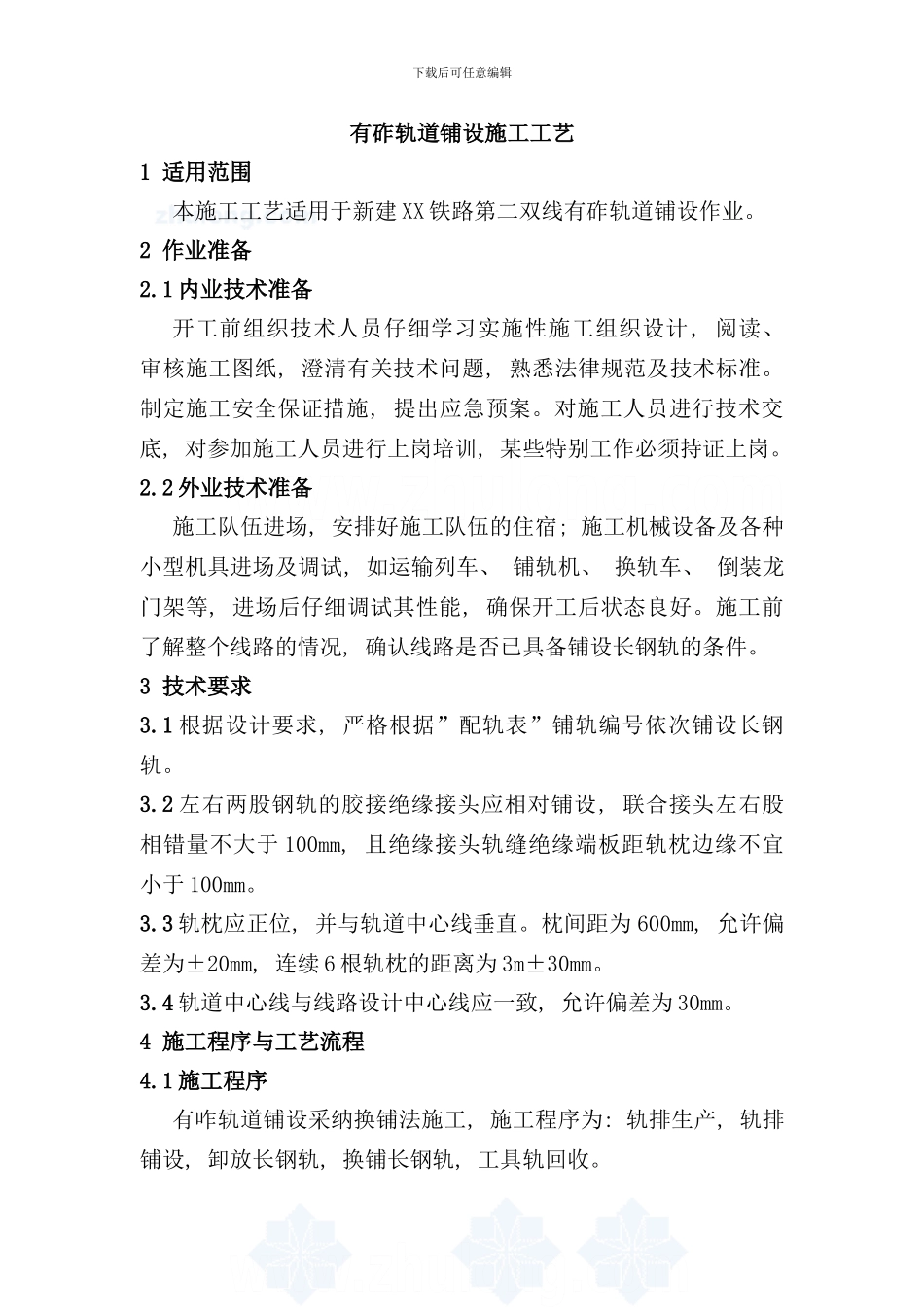

下载后可任意编辑有砟轨道铺设施工工艺1 适用范围本施工工艺适用于新建 XX 铁路第二双线有砟轨道铺设作业。2 作业准备2.1 内业技术准备开工前组织技术人员仔细学习实施性施工组织设计, 阅读、 审核施工图纸, 澄清有关技术问题, 熟悉法律规范及技术标准。制定施工安全保证措施, 提出应急预案。对施工人员进行技术交底, 对参加施工人员进行上岗培训, 某些特别工作必须持证上岗。2.2 外业技术准备施工队伍进场, 安排好施工队伍的住宿; 施工机械设备及各种小型机具进场及调试, 如运输列车、 铺轨机、 换轨车、 倒装龙门架等, 进场后仔细调试其性能, 确保开工后状态良好。施工前了解整个线路的情况, 确认线路是否已具备铺设长钢轨的条件。3 技术要求3.1 根据设计要求, 严格根据”配轨表”铺轨编号依次铺设长钢轨。3.2 左右两股钢轨的胶接绝缘接头应相对铺设, 联合接头左右股相错量不大于 100mm, 且绝缘接头轨缝绝缘端板距轨枕边缘不宜小于 100mm。3.3 轨枕应正位, 并与轨道中心线垂直。枕间距为 600mm, 允许偏差为±20mm, 连续 6 根轨枕的距离为 3m±30mm。3.4 轨道中心线与线路设计中心线应一致, 允许偏差为 30mm。4 施工程序与工艺流程4.1 施工程序有咋轨道铺设采纳换铺法施工, 施工程序为: 轨排生产, 轨排铺设, 卸放长钢轨, 换铺长钢轨, 工具轨回收。下载后可任意编辑4.2 工艺流程4.2.1 轨排生产工艺流程4.2.2 轨排铺设工程流程下载后可任意编辑4.2.3 卸放长钢轨工艺流程下载后可任意编辑4.2.4 换铺长钢轨工程流程4.2.5 工具轨回收工艺流程下载后可任意编辑5 施工要求5.1 施工准备5.1.1 检查设备, 确保设备能良好运行; 5.1.2 配足轨料, 如轨枕、 扣件、 工具轨等; 5.1.3 施工前准备好一些小型的施工机具, 并确保其状态良好。5.2 施工工艺5.2.1 轨排生产 轨排组装方式: 采纳 25m、 60kg/m 新轨作工具轨, 有两种轨排生产方式。一种方式为: 三排为一组, 一排前端钢轨悬出轨枕下载后可任意编辑40cm, 一排两端钢轨均悬出轨枕 20cm, 一排后端钢轨悬出轨枕40cm。该种轨排在铺设时, 轨排间用断轨急救器连接, 可临时调整轨缝处轨枕位置。另一种方式为: 所有轨排两端钢轨均悬出轨枕 20cm, 每组轨排备一根长 20cm、 轨腰带两个螺栓孔的钢轨头及一付带螺栓的夹板。该种轨排在铺设时, 可临时调整轨缝处的轨枕位置, 使两根轨枕并排位于轨缝下, 轨缝两侧的轨端用带夹板...
