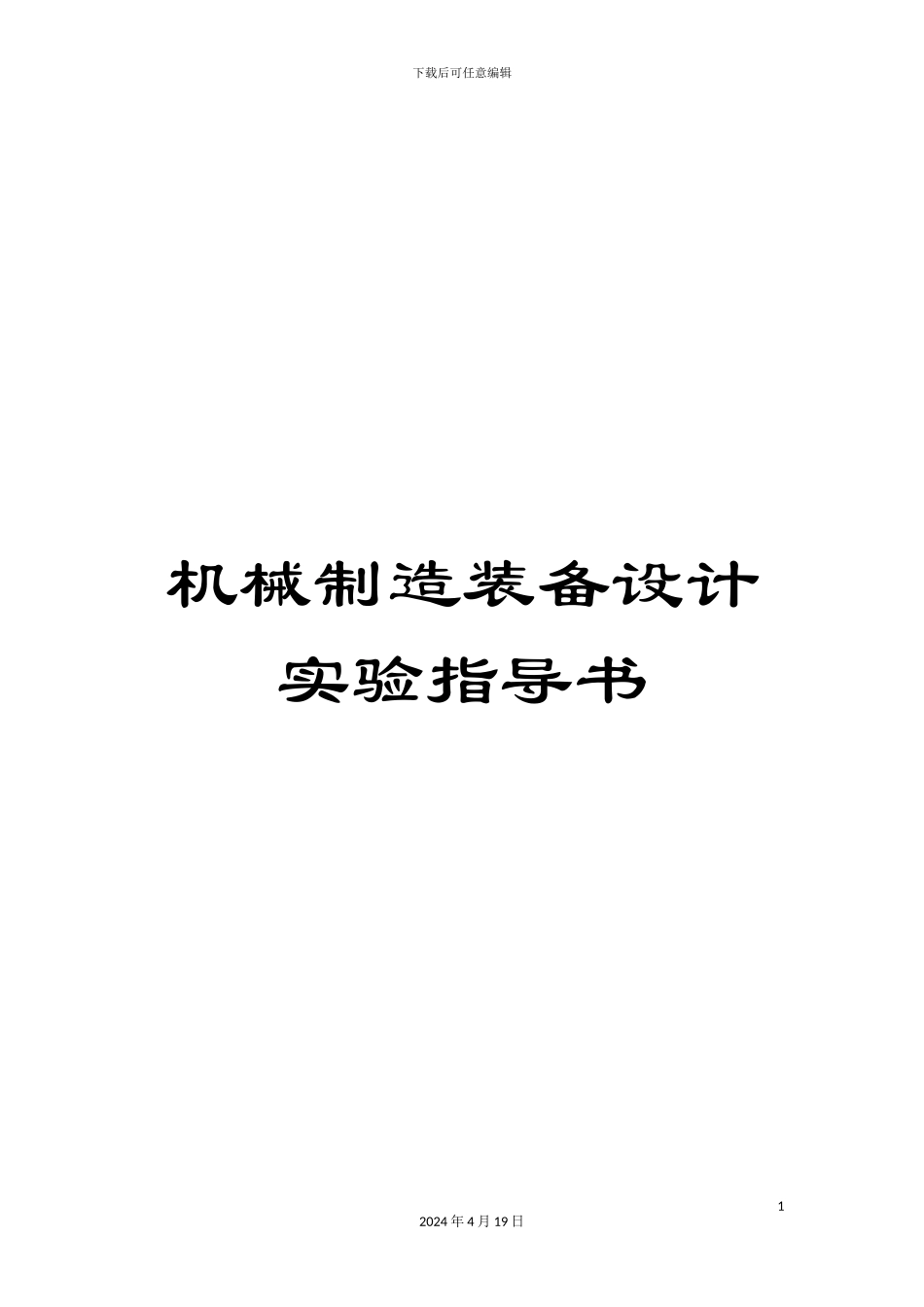

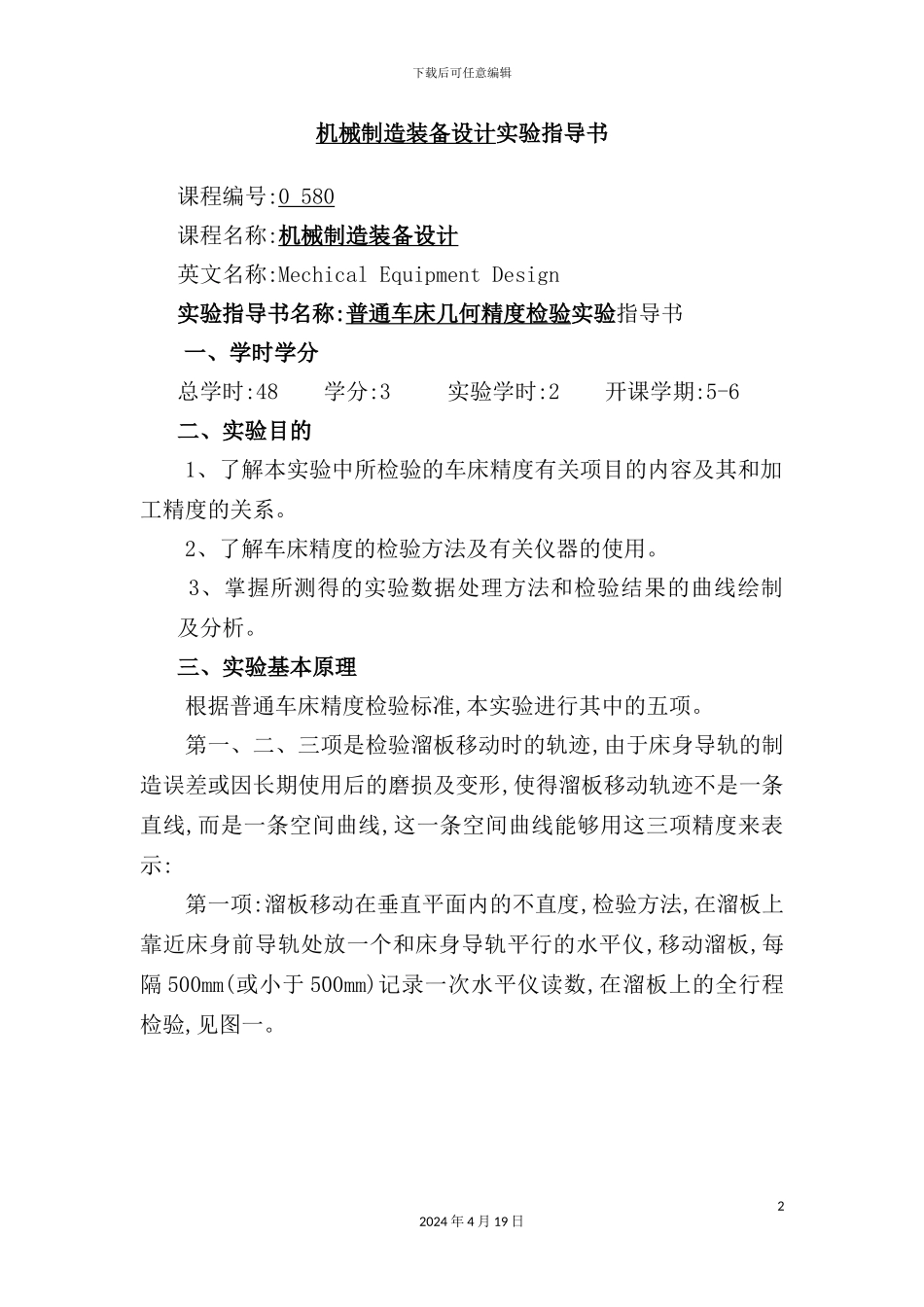

下载后可任意编辑机械制造装备设计实验指导书12024 年 4 月 19 日下载后可任意编辑机械制造装备设计实验指导书课程编号:0 580课程名称:机械制造装备设计英文名称:Mechical Equipment Design实验指导书名称:普通车床几何精度检验实验指导书一、学时学分总学时:48 学分:3 实验学时:2 开课学期:5-6二、实验目的1、了解本实验中所检验的车床精度有关项目的内容及其和加工精度的关系
2、了解车床精度的检验方法及有关仪器的使用
3、掌握所测得的实验数据处理方法和检验结果的曲线绘制及分析
三、实验基本原理根据普通车床精度检验标准,本实验进行其中的五项
第一、二、三项是检验溜板移动时的轨迹,由于床身导轨的制造误差或因长期使用后的磨损及变形,使得溜板移动轨迹不是一条直线,而是一条空间曲线,这一条空间曲线能够用这三项精度来表示:第一项:溜板移动在垂直平面内的不直度,检验方法,在溜板上靠近床身前导轨处放一个和床身导轨平行的水平仪,移动溜板,每隔 500mm(或小于 500mm)记录一次水平仪读数,在溜板上的全行程检验,见图一
22024 年 4 月 19 日下载后可任意编辑图一 第一项精度检验示意图根据所测得的各段水平仪读数,绘制溜板移动的运动曲线,以运动曲线二端点的联线作为基准线,由曲线上各点作基准线的平行线,其中相距最近的二根平行线之间的纵座标距离即为其不直度误差
溜板移动的运动曲线作法如下:以溜板行程为 1500mm,溜板长度为 500mm 的车床为例,水平仪纵向安放在溜板平面上,当溜板处于近主轴端的极限位置时,记录一个水平仪读数,如+a(格)(”+”代表水平仪气泡移动方向与溜板移动方向相同,如相反,则为”－”)移动溜板,每隔 500mm(或少于500mm)就记录一次读数,到移动行程为 1500mm 时得出三个读数,如为+b、-c、-d
以导轨长度(即
