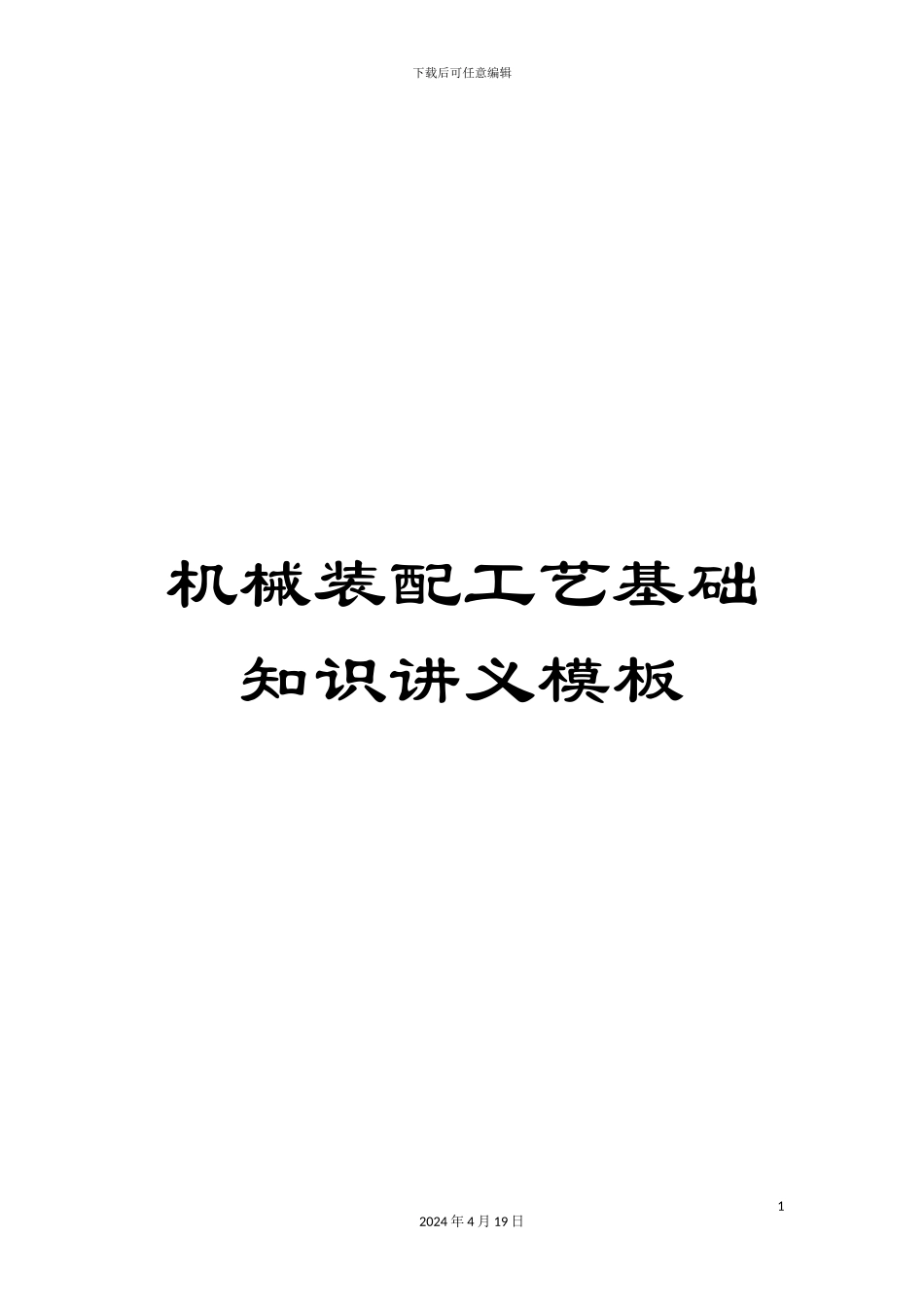

机械装配工艺基础知识讲义模板

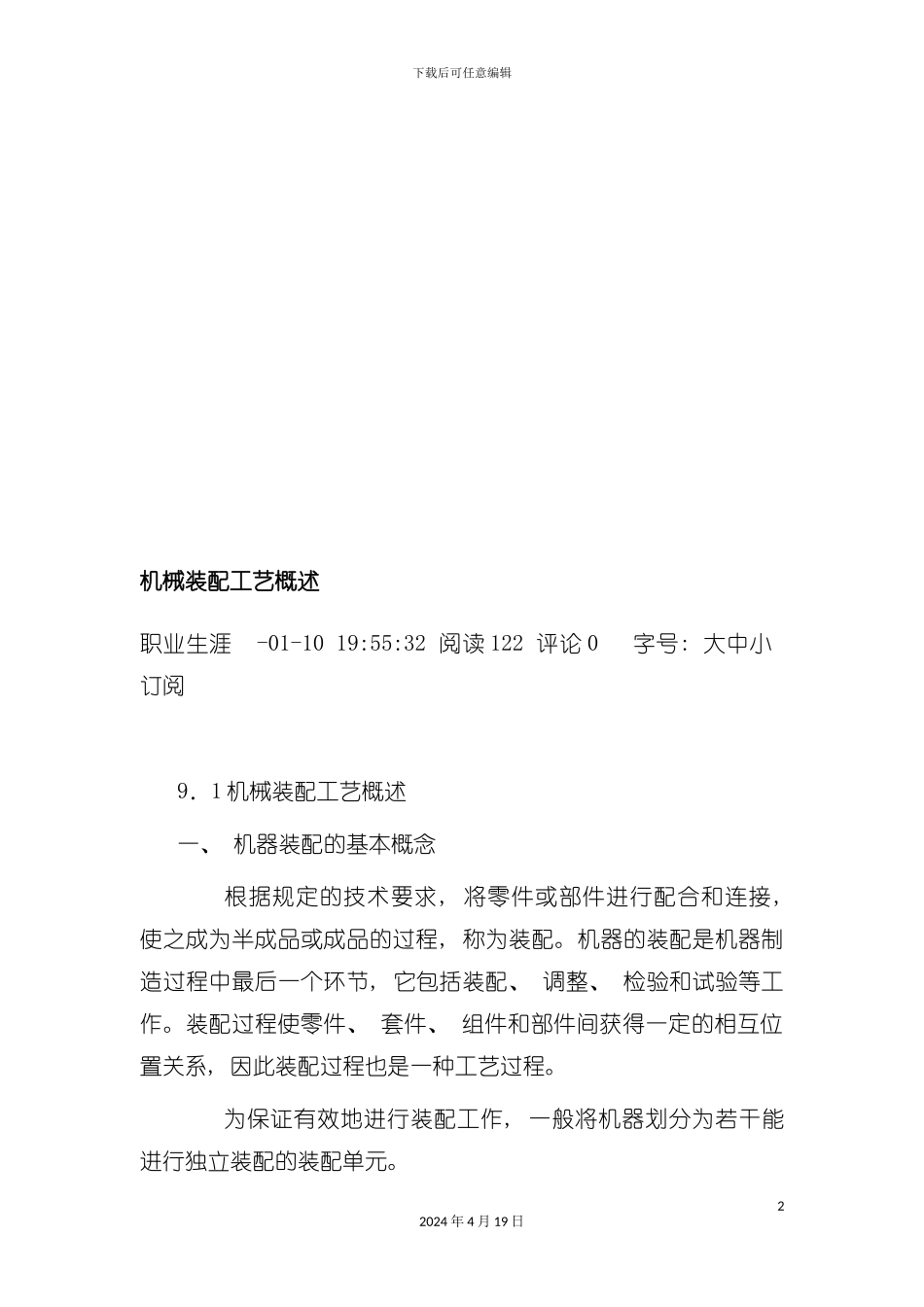

下载后可任意编辑机械装配工艺基础知识讲义模板12024 年 4 月 19 日下载后可任意编辑机械装配工艺概述职业生涯 -01-10 19:55:32 阅读 122 评论 0 字号: 大中小 订阅 9．1 机械装配工艺概述一、 机器装配的基本概念 根据规定的技术要求, 将零件或部件进行配合和连接, 使之成为半成品或成品的过程, 称为装配。机器的装配是机器制造过程中最后一个环节, 它包括装配、 调整、 检验和试验等工作。装配过程使零件、 套件、 组件和部件间获得一定的相互位置关系, 因此装配过程也是一种工艺过程。 为保证有效地进行装配工作, 一般将机器划分为若干能进行独立装配的装配单元。22024 年 4 月 19 日下载后可任意编辑1、 零件: 是组成机器的最小单元, 由整块金属或其它材料制成的。 (见教材 P246) 2、 套件( 合件) : 是在一个基准零件上, 装上一个或若干个零件构成的。是最小的装配单元。 3、 组件: 是在一个基准零件上, 装上若干套件及零件而构成的。如, 主轴组件。 4、 部件: 是在一个基准零件上, 装上若干组件、 套件和零件而构成的。如, 车床的主轴箱。 部件的特征: 是在机器中能完成一定的、 完整的功能。二、 各种生产类型的装配特点: (见教材 P233 表 9.1)三、 装配精度与装配尺寸链1、 装配精度: 为了使机器具有正常工作性能, 必须保证其装配精度。机器的装配精度一般包含三个方面的含义: (见教材P233)( 1) 相互位置精度: 指产品中相关零部件之间的距离精度和相互位置精度。如平行度、 垂直度和同轴度等( 2) 相对运动精度: 指产品中有相对运动的零部件之间在运动方向和相对运动速度上的精度。如传动精度、 回转精度等。( 3) 相互配合精度: 指配合表面间的配合质量和接触质量。2、 装配尺寸链32024 年 4 月 19 日下载后可任意编辑( 1) 装配尺寸链的定义: 在机器的装配关系中, 由相关零件的尺寸或相互位置关系所组成的一个封闭的尺寸系统, 称为装配尺寸链。( 2) 装配尺寸链的分类: 1) 直线尺寸链: 由长度尺寸组成, 且各环尺寸相互平行的装配尺寸链。 2) 角度尺寸链: 由角度、 平行度、 垂直度等组成的装配尺寸链。 3) 平面尺寸链: 由成角度关系布置的长度尺寸构成的装配尺寸链。( 3) 装配尺寸链的建立方法: 1) 确定装配结构中的封闭环; 2) 确定组成环: 从封闭环的的一端出发, 按顺序逐步追踪有关零件的有关尺寸, 直至封闭环的另一端...
