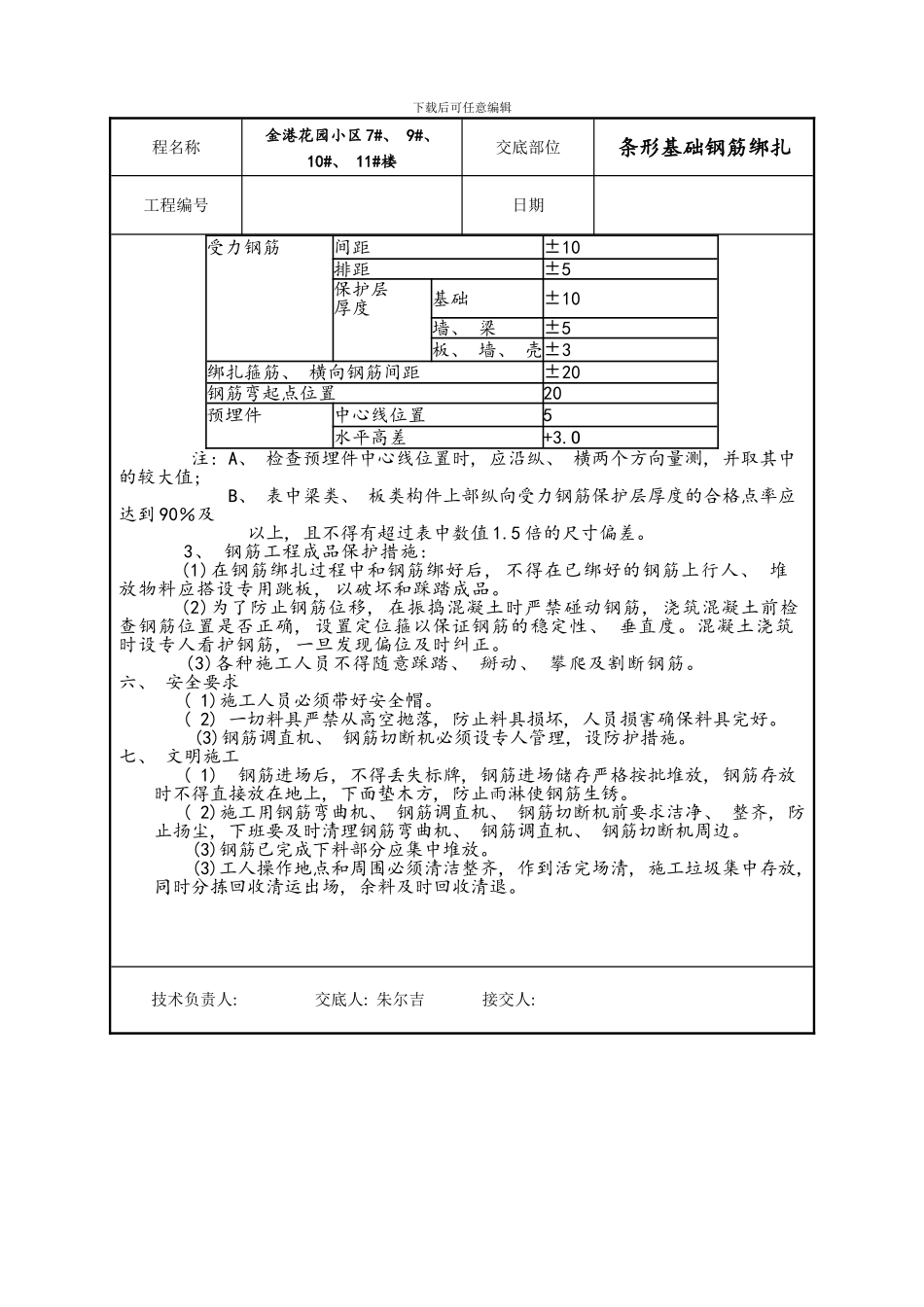

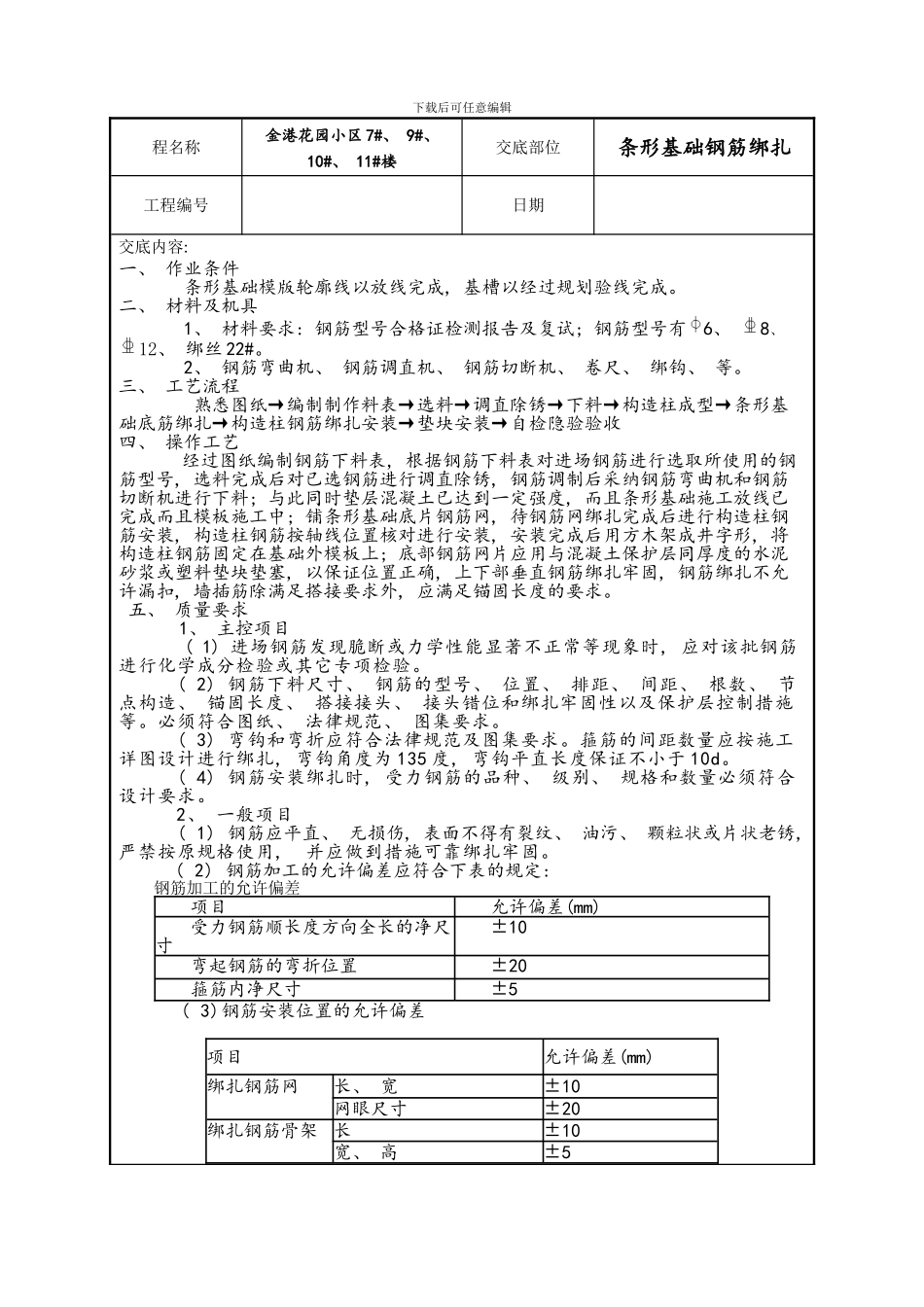

下载后可任意编辑程名称金港花园小区 7#、 9#、 10#、 11#楼 交底部位条形基础钢筋绑扎工程编号日期交底内容: 一、 作业条件 条形基础模版轮廓线以放线完成, 基槽以经过规划验线完成。二、 材料及机具 1、 材料要求: 钢筋型号合格证检测报告及复试; 钢筋型号有6、 8、 12、 绑丝 22#。 2、 钢筋弯曲机、 钢筋调直机、 钢筋切断机、 卷尺、 绑钩、 等。三、 工艺流程 熟悉图纸→编制制作料表→选料→调直除锈→下料→构造柱成型→条形基础底筋绑扎→构造柱钢筋绑扎安装→垫块安装→自检隐验验收四、 操作工艺 经过图纸编制钢筋下料表, 根据钢筋下料表对进场钢筋进行选取所使用的钢筋型号, 选料完成后对已选钢筋进行调直除锈, 钢筋调制后采纳钢筋弯曲机和钢筋切断机进行下料; 与此同时垫层混凝土已达到一定强度, 而且条形基础施工放线已完成而且模板施工中; 铺条形基础底片钢筋网, 待钢筋网绑扎完成后进行构造柱钢筋安装, 构造柱钢筋按轴线位置核对进行安装, 安装完成后用方木架成井字形, 将构造柱钢筋固定在基础外模板上; 底部钢筋网片应用与混凝土保护层同厚度的水泥砂浆或塑料垫块垫塞, 以保证位置正确, 上下部垂直钢筋绑扎牢固, 钢筋绑扎不允许漏扣, 墙插筋除满足搭接要求外, 应满足锚固长度的要求。 五、 质量要求 1、 主控项目 ( 1) 进场钢筋发现脆断或力学性能显著不正常等现象时, 应对该批钢筋进行化学成分检验或其它专项检验。 ( 2) 钢筋下料尺寸、 钢筋的型号、 位置、 排距、 间距、 根数、 节点构造、 锚固长度、 搭接接头、 接头错位和绑扎牢固性以及保护层控制措施等。必须符合图纸、 法律规范、 图集要求。 ( 3) 弯钩和弯折应符合法律规范及图集要求。箍筋的间距数量应按施工详图设计进行绑扎, 弯钩角度为 135 度, 弯钩平直长度保证不小于 10d。 ( 4) 钢筋安装绑扎时, 受力钢筋的品种、 级别、 规格和数量必须符合设计要求。 2、 一般项目 ( 1) 钢筋应平直、 无损伤, 表面不得有裂纹、 油污、 颗粒状或片状老锈, 严禁按原规格使用, 并应做到措施可靠绑扎牢固。 ( 2) 钢筋加工的允许偏差应符合下表的规定: 钢筋加工的允许偏差项目允许偏差(mm)受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±5 ( 3)钢筋安装位置的允许偏差 项目允许偏差(mm)绑扎钢筋网长、 宽±10网眼尺寸±20绑扎钢筋骨架长±10宽、 ...
