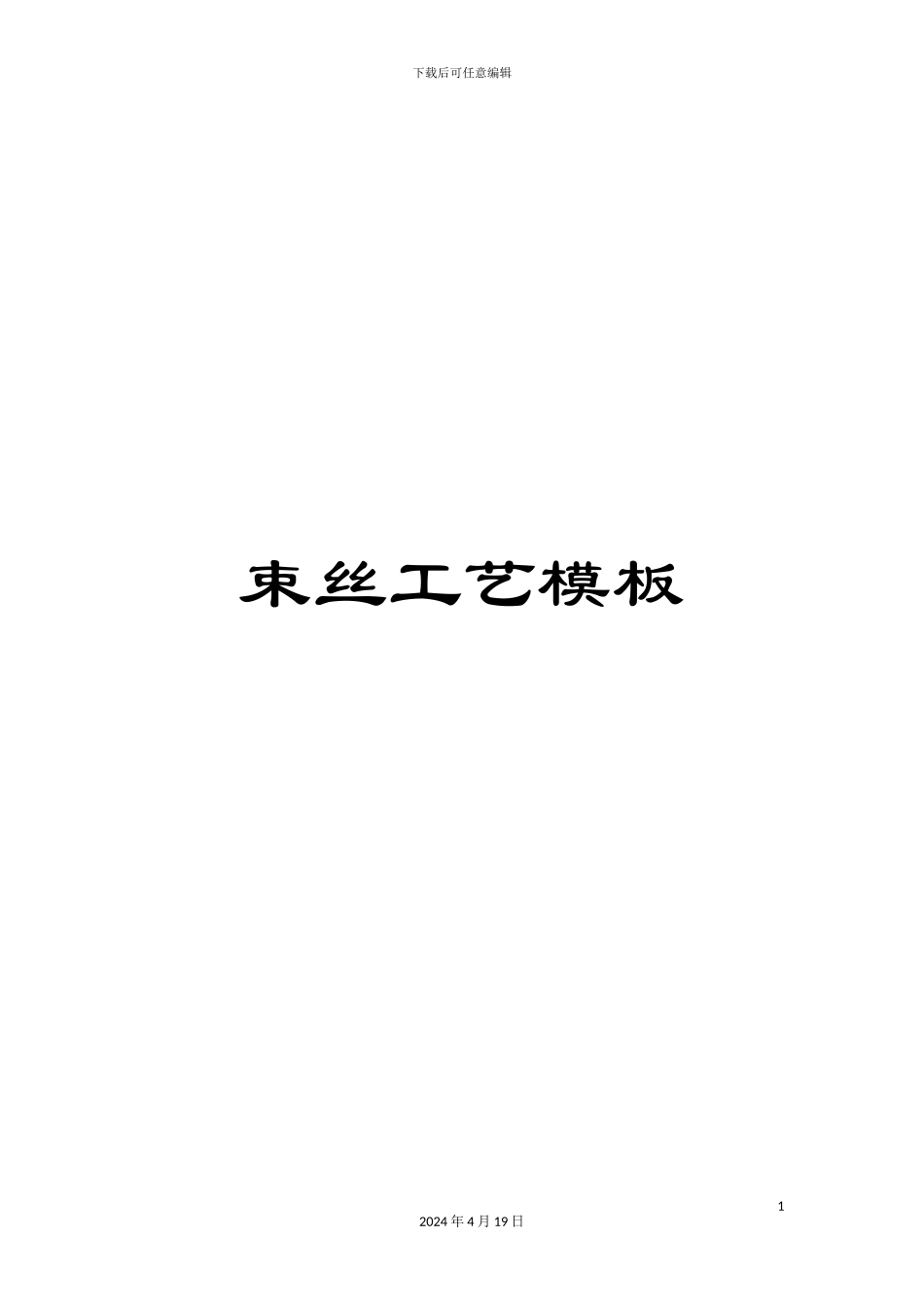

束丝工艺模板

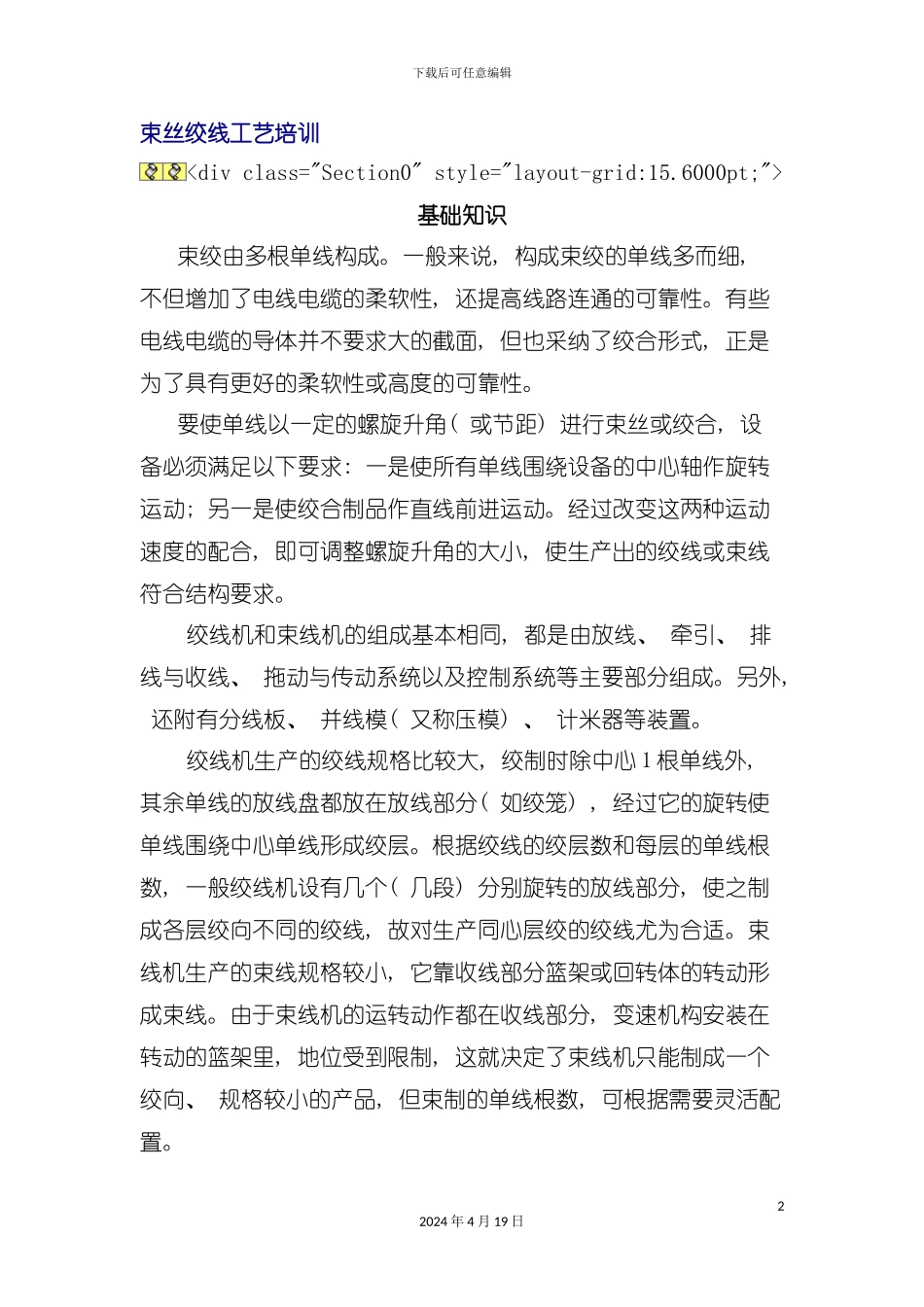

基础知识束绞由多根单线构成。一般来说, 构成束绞的单线多而细, 不但增加了电线电缆的柔软性, 还提高线路连通的可靠性。有些电线电缆的导体并不要求大的截面, 但也采纳了绞合形式, 正是为了具有更好的柔软性或高度的可靠性。要使单线以一定的螺旋升角( 或节距) 进行束丝或绞合, 设备必须满足以下要求: 一是使所有单线围绕设备的中心轴作旋转运动; 另一是使绞合制品作直线前进运动。经过改变这两种运动速度的配合, 即可调整螺旋升角的大小, 使生产出的绞线或束线符合结构要求。绞线机和束线机的组成基本相同, 都是由放线、 牵引、 排线与收线、 拖动与传动系统以及控制系统等主要部分组成。另外, 还附有分线板、 并线模( 又称压模) 、 计米器等装置。绞线机生产的绞线规格比较大, 绞制时除中心 1 根单线外, 其余单线的放线盘都放在放线部分( 如绞笼) , 经过它的旋转使单线围绕中心单线形成绞层。根据绞线的绞层数和每层的单线根数, 一般绞线机设有几个( 几段) 分别旋转的放线部分, 使之制成各层绞向不同的绞线, 故对生产同心层绞的绞线尤为合适。束线机生产的束线规格较小, 它靠收线部分篮架或回转体的转动形成束线。由于束线机的运转动作都在收线部分, 变速机构安装在转动的篮架里, 地位受到限制, 这就决定了束线机只能制成一个绞向、 规格较小的产品, 但束制的单线根数, 可根据需要灵活配置。22024 年 4 月 19 日下载后可任意编辑绞线或束线质量, 一方面取决于单线材料及附加材料的本身质量, 另一方面也取决于绞制或束制工艺。选用何种绞合设备与绞制品的结构, 截面和外径大小、 单线根数、 单线粗细以及绞制品的制造长度有直接的关系。假如是同心层绞的绞线, 应首先考虑绞线机放线盘的盘数和大小是否与之适应, 然后再考虑绞合方向、 节距长度和要不要退扭等。若为复绞线, 还需考虑股线变形, 这就需要分析绞线结构、 规格、 材料, 确定工艺数据, 最后选择适合的绞线机。假如是束制品, 除放线盘的盘数和大小以外, 束线机收线盘大小的确定, 要比绞线机重要得多。对各种绞线和束线的节距长度和绞向都有规定。节距长度能够绞线或束线外径与有用节距比相乘计算出来。在实际生产中, 一般都采纳大一些的节距比, 以利尽可能地提高生产...
