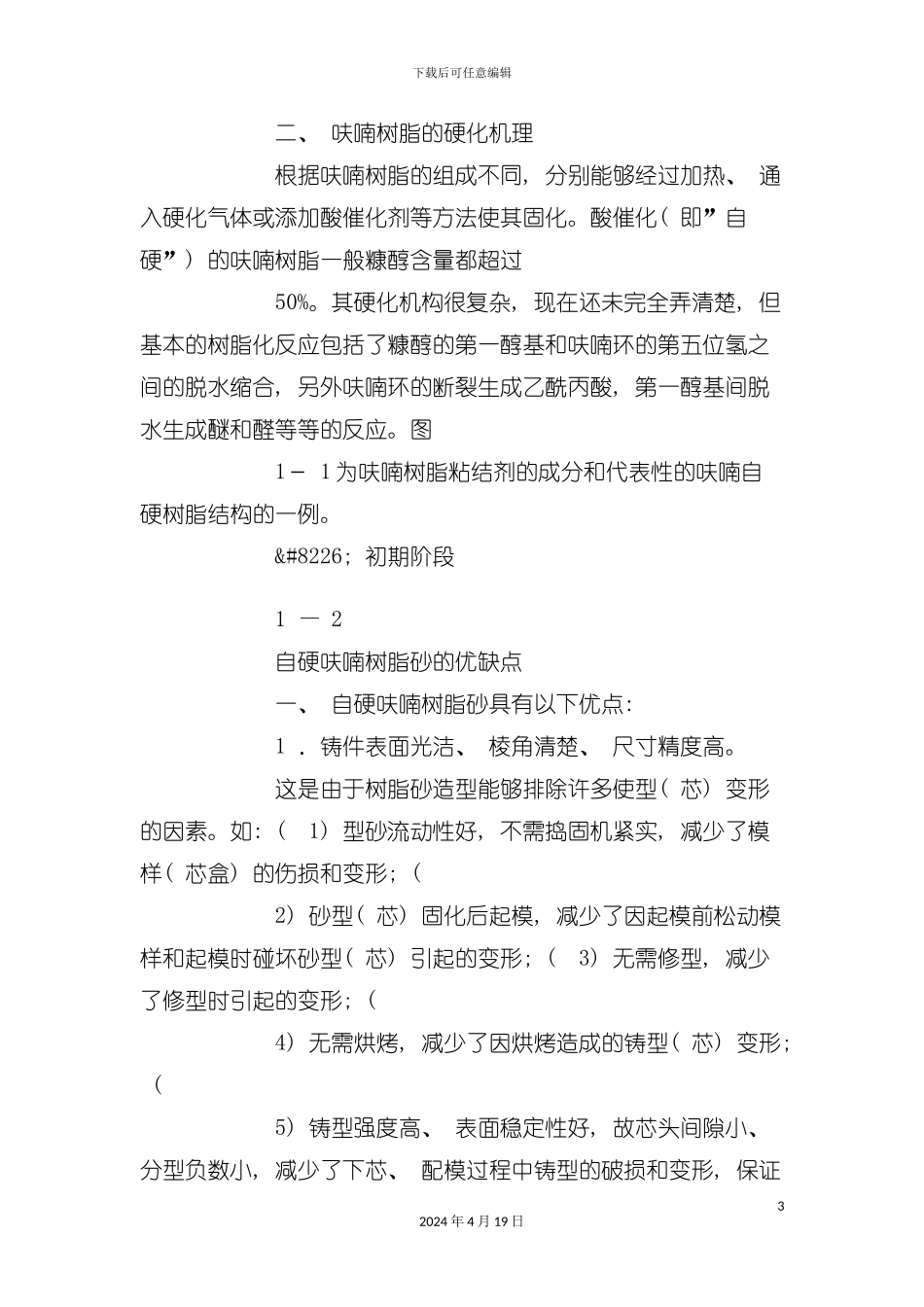

下载后可任意编辑树脂砂工艺模板12024 年 4 月 19 日下载后可任意编辑树脂砂工艺 第一章 / 概论 1 — 1 自硬呋喃树脂砂的概念 自硬呋喃树脂砂的命名来源于英语的 Furan No-Bake process, 它表示以呋喃树脂为粘结剂, 并加入催化剂混制出型砂, 不需烘烤或通硬化气体, 即可在常温下使砂型自行固化的造型方法。一般被简称为”冷硬树脂砂”, 甚至”树脂砂”。以下介绍两个基本概念。 一、 呋喃树脂的概念 由碳原子和其它元素原子 (如 O、 S、 N 等 )共同组成的环叫做杂环、 组成杂环的非碳原子叫杂原子。含有杂环的有机化合物叫做杂环化合物。所谓”呋喃”, 是含有一个氧原子的五员杂环有机化合物, 它是表示一族化合物的基本结构总称。在呋喃系中不带取代基的杂环作为母体, 叫做”呋喃”, 它的衍生物则根据母体来命名。呋喃本身在互业上并无什么用途, 但它的衍生物——糠醛和糠醇, 却是互业上的重要原料, 它们是最重要的呋喃衍生物, 糠醛学名叫 α——呋喃甲醛, 糠醇学名叫呋喃甲醇。它们的分子结构如下: 含有糠醇的树脂称为呋喃树脂。作为铸造粘结剂用的呋喃树脂一般是用糠醇 (FA)与尿素、 甲醛或苯酚等缩合而成的 ,如尿醛呋喃树脂( UF/FA) 、 酚醛呋喃树脂 (PF/FA)、 酚脲醛呋喃树脂( UPF－ FA)和甲醛——糠醇树脂 (F/FA)等。 22024 年 4 月 19 日下载后可任意编辑 二、 呋喃树脂的硬化机理 根据呋喃树脂的组成不同, 分别能够经过加热、 通入硬化气体或添加酸催化剂等方法使其固化。酸催化( 即”自硬”) 的呋喃树脂一般糠醇含量都超过 50%。其硬化机构很复杂, 现在还未完全弄清楚, 但基本的树脂化反应包括了糠醇的第一醇基和呋喃环的第五位氢之间的脱水缩合, 另外呋喃环的断裂生成乙酰丙酸, 第一醇基间脱水生成醚和醛等等的反应。图 1－ 1 为呋喃树脂粘结剂的成分和代表性的呋喃自硬树脂结构的一例。 • 初期阶段 1 — 2 自硬呋喃树脂砂的优缺点 一、 自硬呋喃树脂砂具有以下优点: 1 ．铸件表面光洁、 棱角清楚、 尺寸精度高。 这是由于树脂砂造型能够排除许多使型( 芯) 变形的因素。如: ( 1) 型砂流动性好, 不需捣固机紧实, 减少了模样( 芯盒) 的伤损和变形; ( 2) 砂型( 芯) 固化后起模, 减少了因起模前松动模样和起模时碰坏砂型( 芯) 引起的变形; ( 3) 无需修型, 减少了修型时引起的变形; ( 4) 无需烘烤, 减少了因烘烤造成...
