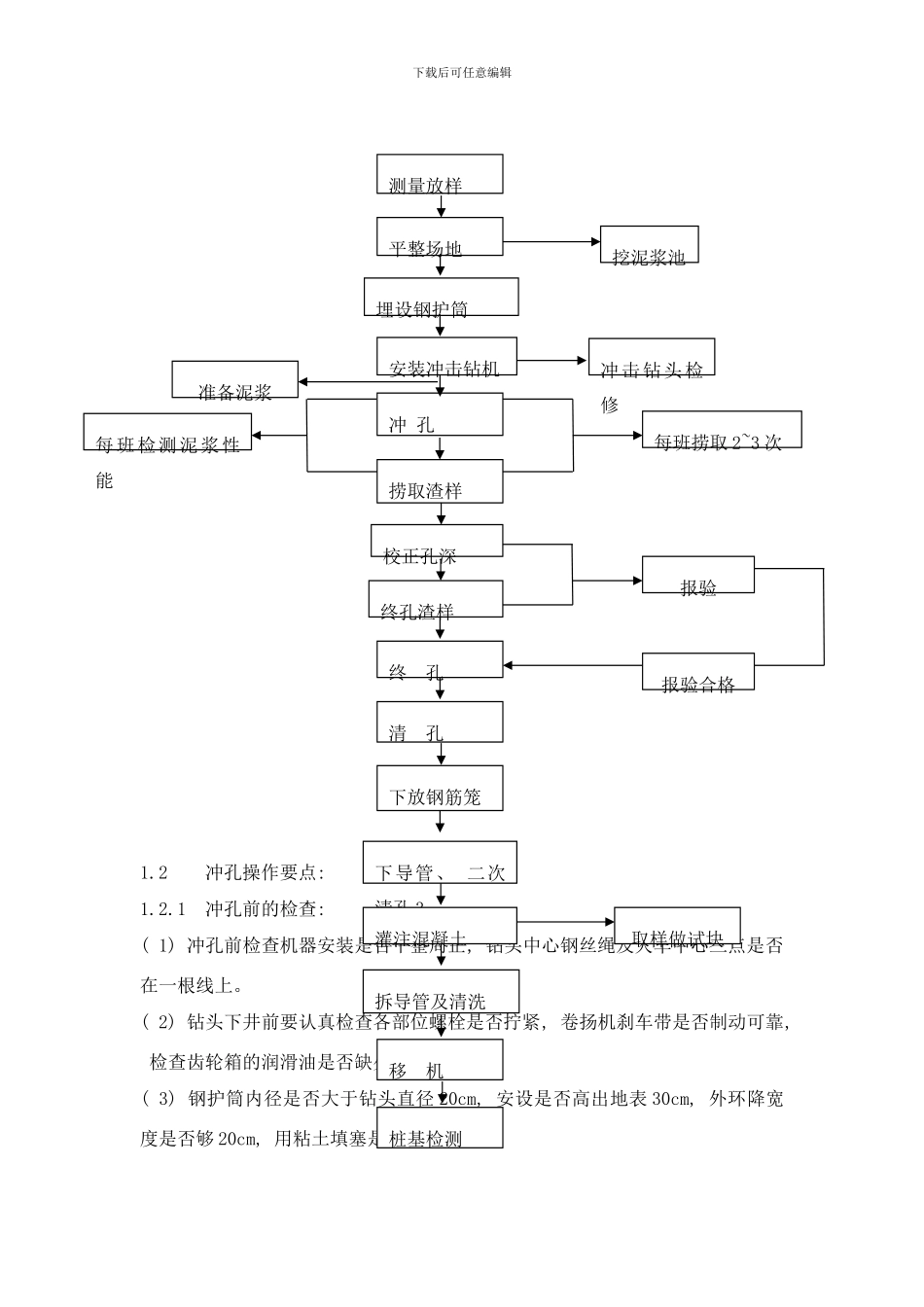

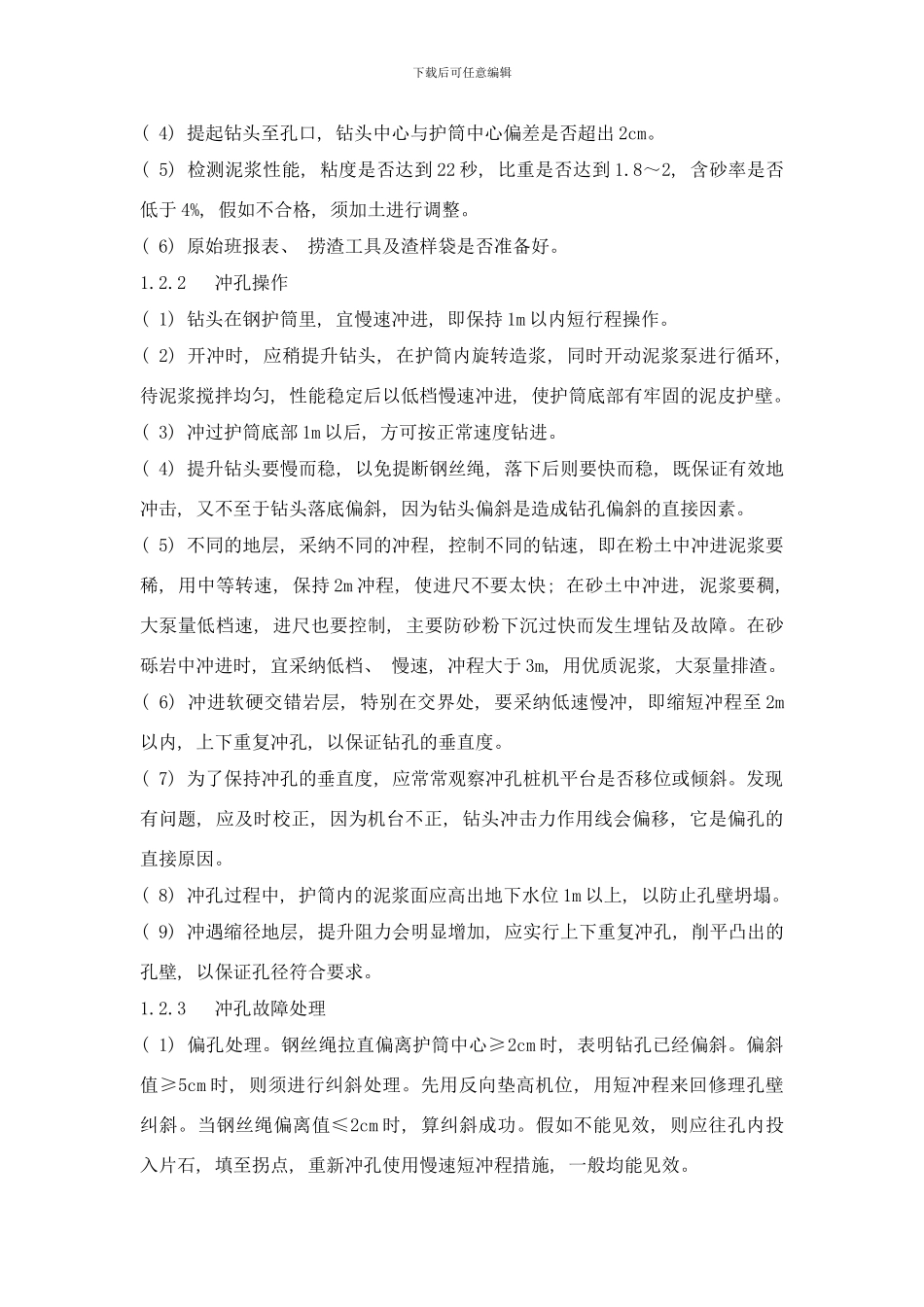

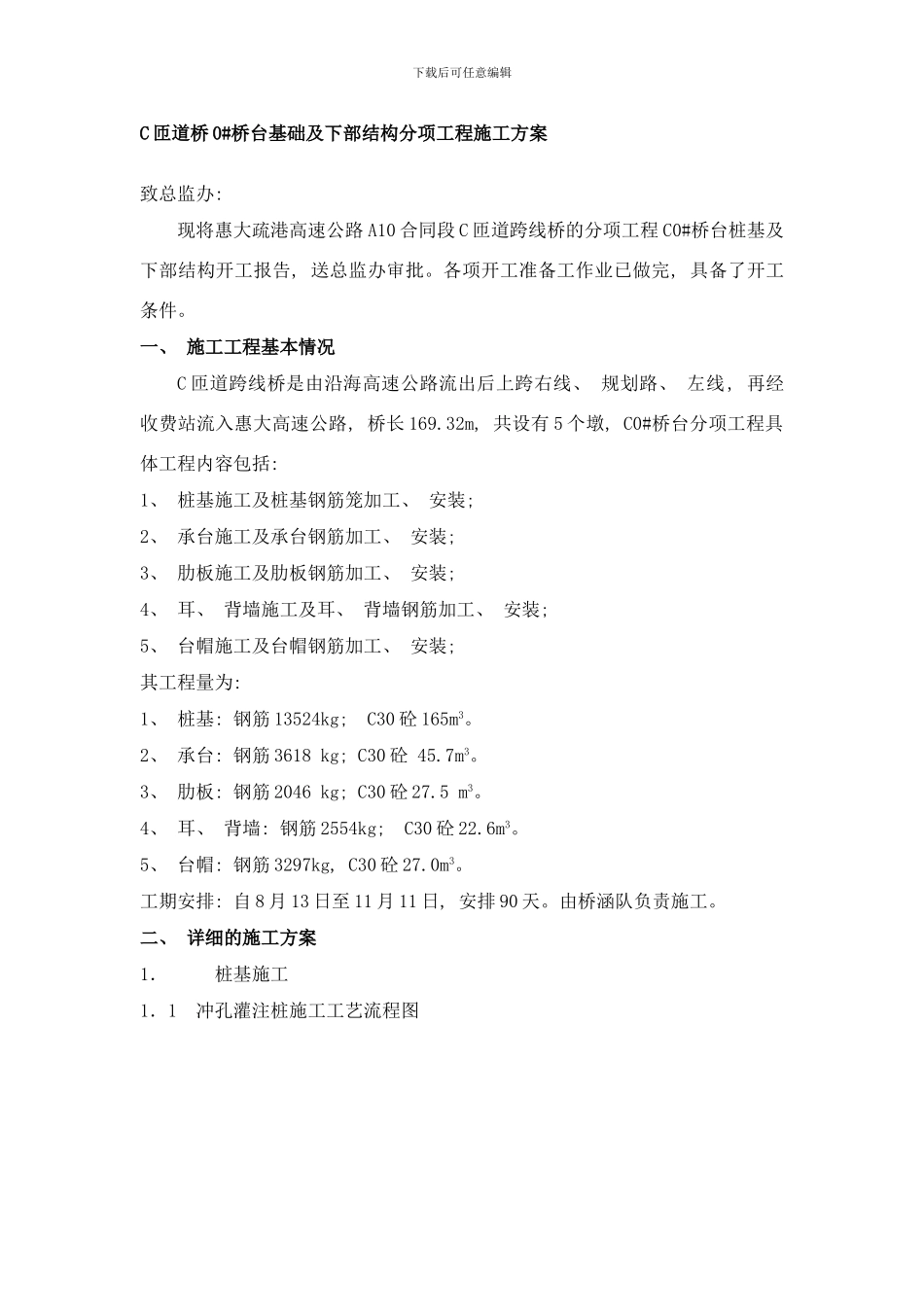

下载后可任意编辑C 匝道桥 0#桥台基础及下部结构分项工程施工方案致总监办: 现将惠大疏港高速公路 A10 合同段 C 匝道跨线桥的分项工程 C0#桥台桩基及下部结构开工报告, 送总监办审批。各项开工准备工作业已做完, 具备了开工条件。一、 施工工程基本情况C 匝道跨线桥是由沿海高速公路流出后上跨右线、 规划路、 左线, 再经收费站流入惠大高速公路, 桥长 169.32m, 共设有 5 个墩, C0#桥台分项工程具体工程内容包括: 1、 桩基施工及桩基钢筋笼加工、 安装; 2、 承台施工及承台钢筋加工、 安装; 3、 肋板施工及肋板钢筋加工、 安装; 4、 耳、 背墙施工及耳、 背墙钢筋加工、 安装; 5、 台帽施工及台帽钢筋加工、 安装; 其工程量为: 1、 桩基: 钢筋 13524kg; C30 砼 165m3。2、 承台: 钢筋 3618 kg; C30 砼 45.7m3。3、 肋板: 钢筋 2046 kg; C30 砼 27.5 m3。4、 耳、 背墙: 钢筋 2554kg; C30 砼 22.6m3。5、 台帽: 钢筋 3297kg, C30 砼 27.0m3。工期安排: 自 8 月 13 日至 11 月 11 日, 安排 90 天。由桥涵队负责施工。二、 详细的施工方案1． 桩基施工1．1 冲孔灌注桩施工工艺流程图下载后可任意编辑 1.2 冲孔操作要点: 1.2.1 冲孔前的检查: ( 1) 冲孔前检查机器安装是否平整周正, 钻头中心钢丝绳及天车中心三点是否在一根线上。( 2) 钻头下井前要认真检查各部位螺栓是否拧紧, 卷扬机刹车带是否制动可靠, 检查齿轮箱的润滑油是否缺少或失效。( 3) 钢护筒内径是否大于钻头直径 20cm, 安设是否高出地表 30cm, 外环降宽度是否够 20cm, 用粘土填塞是否紧密。测量放样捞取渣样清 孔终 孔校正孔深终孔渣样平整场地冲 孔埋设钢护筒下放钢筋笼下导管、 二次清孔 3灌注混凝土挖泥浆池准备泥浆报验合格拆导管及清洗取样做试块每班捞取 2~3 次安装冲击钻机每班检测泥浆性能冲击钻头检修报验移 机桩基检测下载后可任意编辑( 4) 提起钻头至孔口, 钻头中心与护筒中心偏差是否超出 2cm。( 5) 检测泥浆性能, 粘度是否达到 22 秒, 比重是否达到 1.8～2, 含砂率是否低于 4%, 假如不合格, 须加土进行调整。( 6) 原始班报表、 捞渣工具及渣样袋是否准备好。1.2.2 冲孔操作( 1) 钻头在钢护筒里, 宜慢速冲进, 即保持 1m 以内短行程操作。( 2) 开冲时, 应稍提升钻头, 在护筒内旋转造浆, 同时开动泥浆泵进行循环, 待泥...
