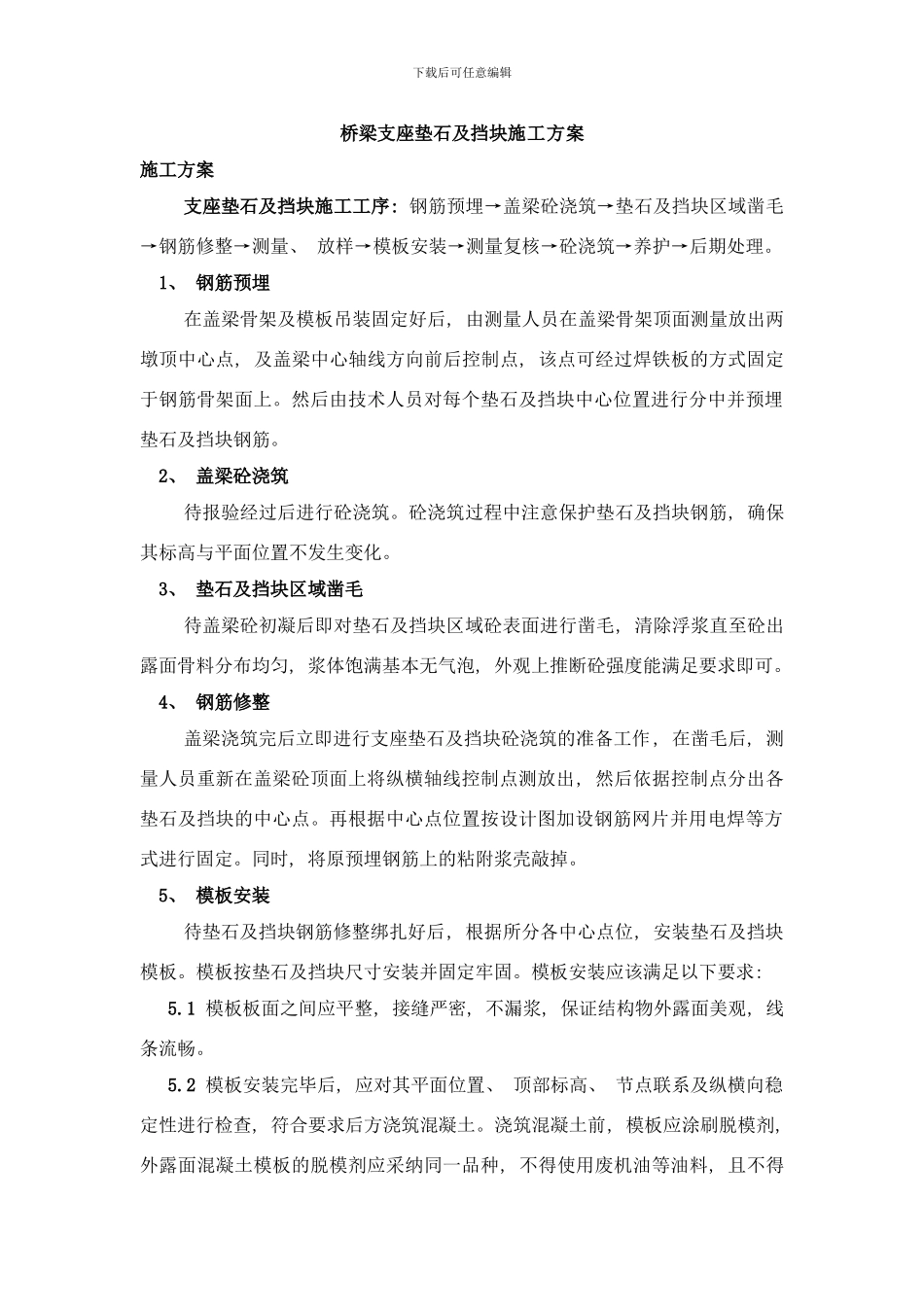

下载后可任意编辑桥梁支座垫石及挡块施工方案施工方案支座垫石及挡块施工工序: 钢筋预埋→盖梁砼浇筑→垫石及挡块区域凿毛→钢筋修整→测量、 放样→模板安装→测量复核→砼浇筑→养护→后期处理
1、 钢筋预埋在盖梁骨架及模板吊装固定好后, 由测量人员在盖梁骨架顶面测量放出两墩顶中心点, 及盖梁中心轴线方向前后控制点, 该点可经过焊铁板的方式固定于钢筋骨架面上
然后由技术人员对每个垫石及挡块中心位置进行分中并预埋垫石及挡块钢筋
2、 盖梁砼浇筑待报验经过后进行砼浇筑
砼浇筑过程中注意保护垫石及挡块钢筋, 确保其标高与平面位置不发生变化
3、 垫石及挡块区域凿毛待盖梁砼初凝后即对垫石及挡块区域砼表面进行凿毛, 清除浮浆直至砼出露面骨料分布均匀, 浆体饱满基本无气泡, 外观上推断砼强度能满足要求即可
4、 钢筋修整盖梁浇筑完后立即进行支座垫石及挡块砼浇筑的准备工作, 在凿毛后, 测量人员重新在盖梁砼顶面上将纵横轴线控制点测放出, 然后依据控制点分出各垫石及挡块的中心点
再根据中心点位置按设计图加设钢筋网片并用电焊等方式进行固定
同时, 将原预埋钢筋上的粘附浆壳敲掉
5、 模板安装待垫石及挡块钢筋修整绑扎好后, 根据所分各中心点位, 安装垫石及挡块模板
模板按垫石及挡块尺寸安装并固定牢固
模板安装应该满足以下要求: 5
1 模板板面之间应平整, 接缝严密, 不漏浆, 保证结构物外露面美观, 线条流畅
2 模板安装完毕后, 应对其平面位置、 顶部标高、 节点联系及纵横向稳定性进行检查, 符合要求后方浇筑混凝土

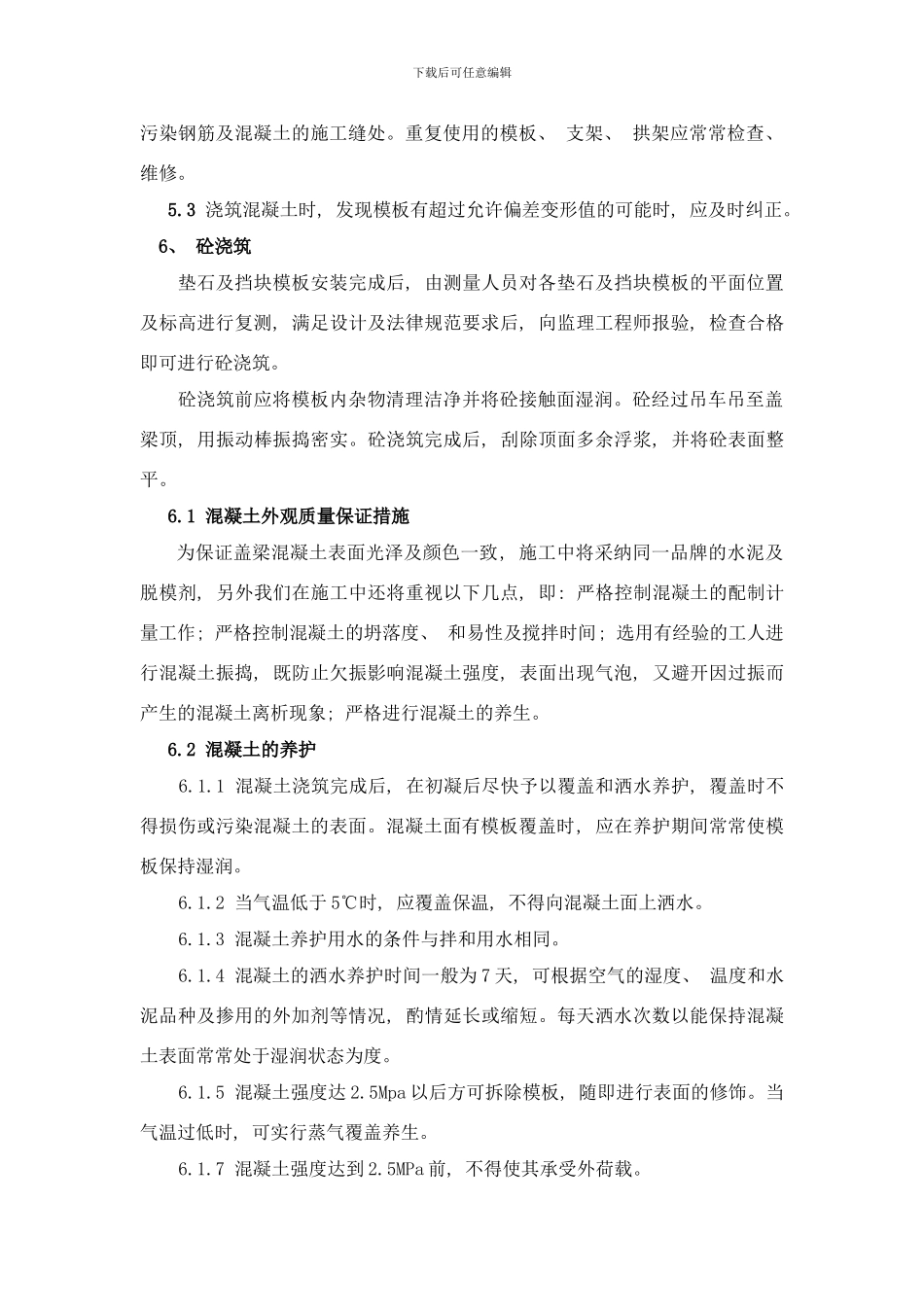

浇筑混凝土前, 模板应涂刷脱模剂, 外露面混凝土模板的脱模剂应采纳同一品种, 不得使用废机油等油料, 且不得下载后可任意编辑污染钢筋及混凝土的施工缝处
重复使用的模板、 支架、 拱架应常常检查、 维修
3 浇筑混凝土时, 发现模板有超过允许偏差变形值的可能时, 应
