桥梁施工工艺样本

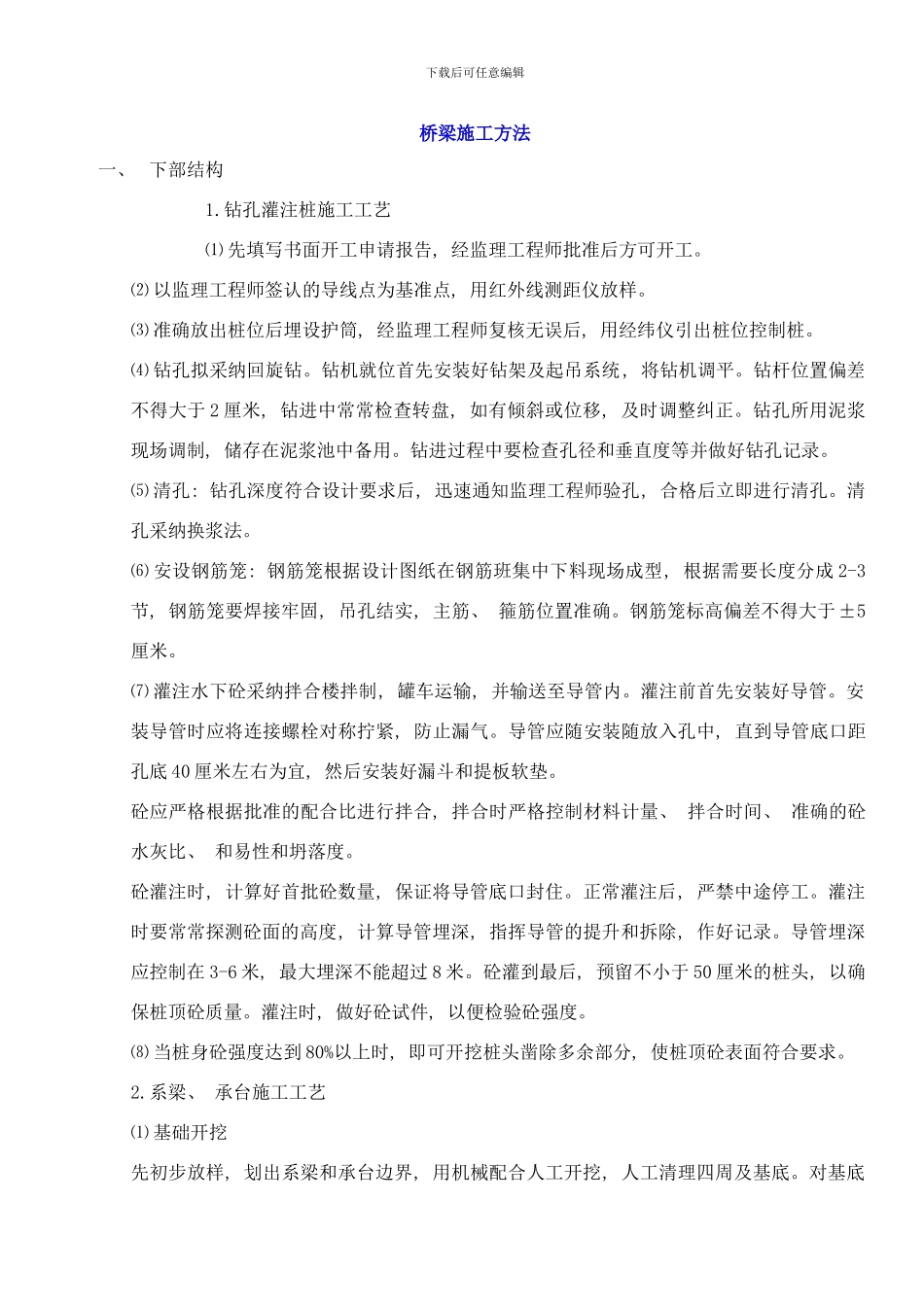

下载后可任意编辑桥梁施工方法一、 下部结构 1.钻孔灌注桩施工工艺 ⑴ 先填写书面开工申请报告, 经监理工程师批准后方可开工。 ⑵ 以监理工程师签认的导线点为基准点, 用红外线测距仪放样。 ⑶ 准确放出桩位后埋设护筒, 经监理工程师复核无误后, 用经纬仪引出桩位控制桩。 ⑷ 钻孔拟采纳回旋钻。钻机就位首先安装好钻架及起吊系统, 将钻机调平。钻杆位置偏差不得大于 2 厘米, 钻进中常常检查转盘, 如有倾斜或位移, 及时调整纠正。钻孔所用泥浆现场调制, 储存在泥浆池中备用。钻进过程中要检查孔径和垂直度等并做好钻孔记录。 ⑸ 清孔: 钻孔深度符合设计要求后, 迅速通知监理工程师验孔, 合格后立即进行清孔。清孔采纳换浆法。 ⑹ 安设钢筋笼: 钢筋笼根据设计图纸在钢筋班集中下料现场成型, 根据需要长度分成 2-3节, 钢筋笼要焊接牢固, 吊孔结实, 主筋、 箍筋位置准确。钢筋笼标高偏差不得大于±5厘米。 ⑺ 灌注水下砼采纳拌合楼拌制, 罐车运输, 并输送至导管内。灌注前首先安装好导管。安装导管时应将连接螺栓对称拧紧, 防止漏气。导管应随安装随放入孔中, 直到导管底口距孔底 40 厘米左右为宜, 然后安装好漏斗和提板软垫。 砼应严格根据批准的配合比进行拌合, 拌合时严格控制材料计量、 拌合时间、 准确的砼水灰比、 和易性和坍落度。 砼灌注时, 计算好首批砼数量, 保证将导管底口封住。正常灌注后, 严禁中途停工。灌注时要常常探测砼面的高度, 计算导管埋深, 指挥导管的提升和拆除, 作好记录。导管埋深应控制在 3-6 米, 最大埋深不能超过 8 米。砼灌到最后, 预留不小于 50 厘米的桩头, 以确保桩顶砼质量。灌注时, 做好砼试件, 以便检验砼强度。 ⑻ 当桩身砼强度达到 80%以上时, 即可开挖桩头凿除多余部分, 使桩顶砼表面符合要求。 2.系梁、 承台施工工艺 ⑴ 基础开挖 先初步放样, 划出系梁和承台边界, 用机械配合人工开挖, 人工清理四周及基底。对基底下载后可任意编辑进行夯实, 然后按图铺设砼垫层。 ⑵ 测量放样 下部承台, 系梁至墩台帽各部分开工前, 进行准确中线放样, 并在纵横轴线上引出控制桩, 控制钢筋绑孔和模板调整, 严格控制好各部顶面标高。 ⑶ 钢筋下料成型及绑孔 钢筋由钢筋班集中下料成型, 编号堆放, 运输至作业现场, 进行绑孔。钢筋均应有出厂质量证明书或试验资料方可使用。钢筋绑扎严格按图纸进行现场放样绑扎, 绑扎中注意钢...
