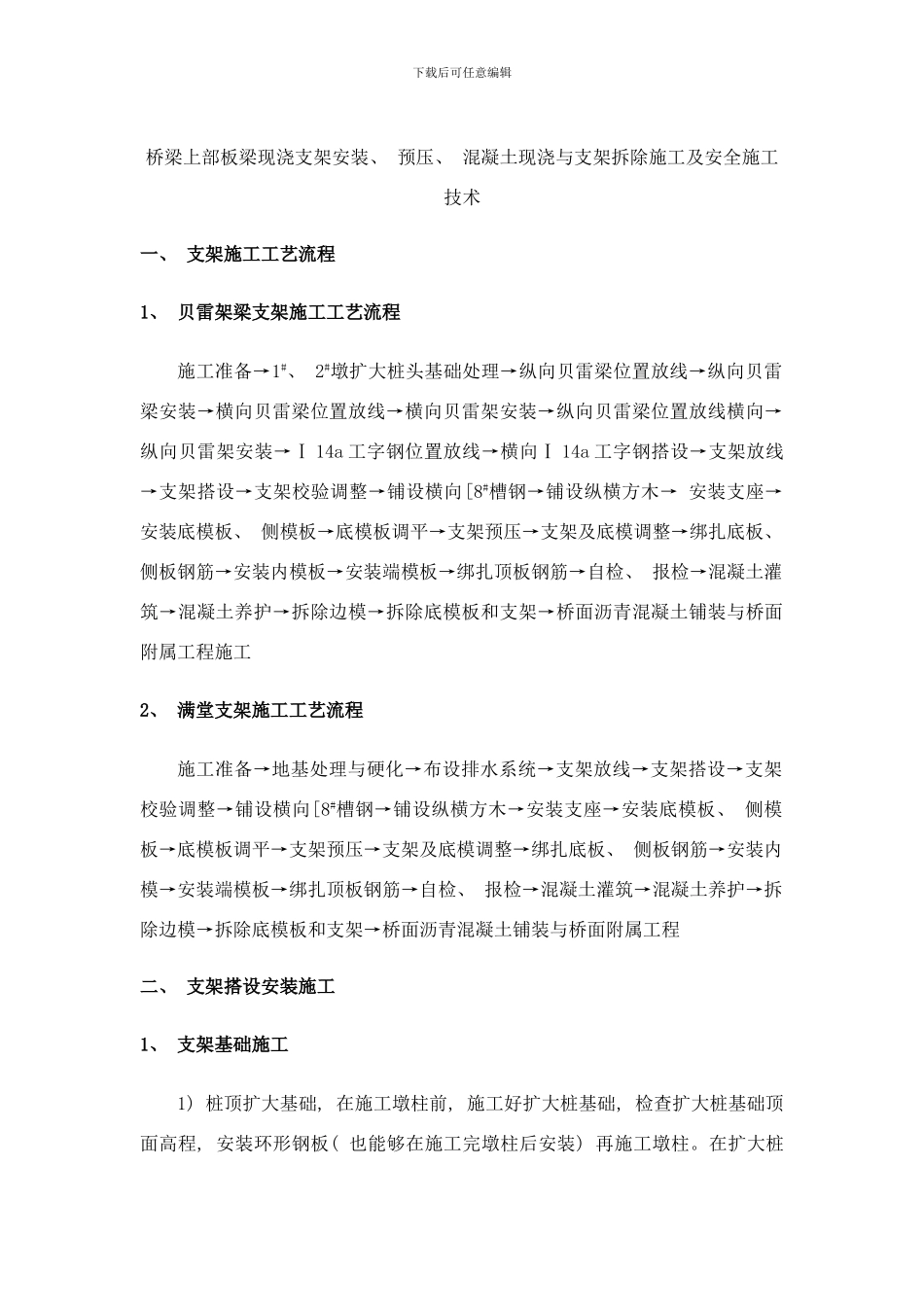

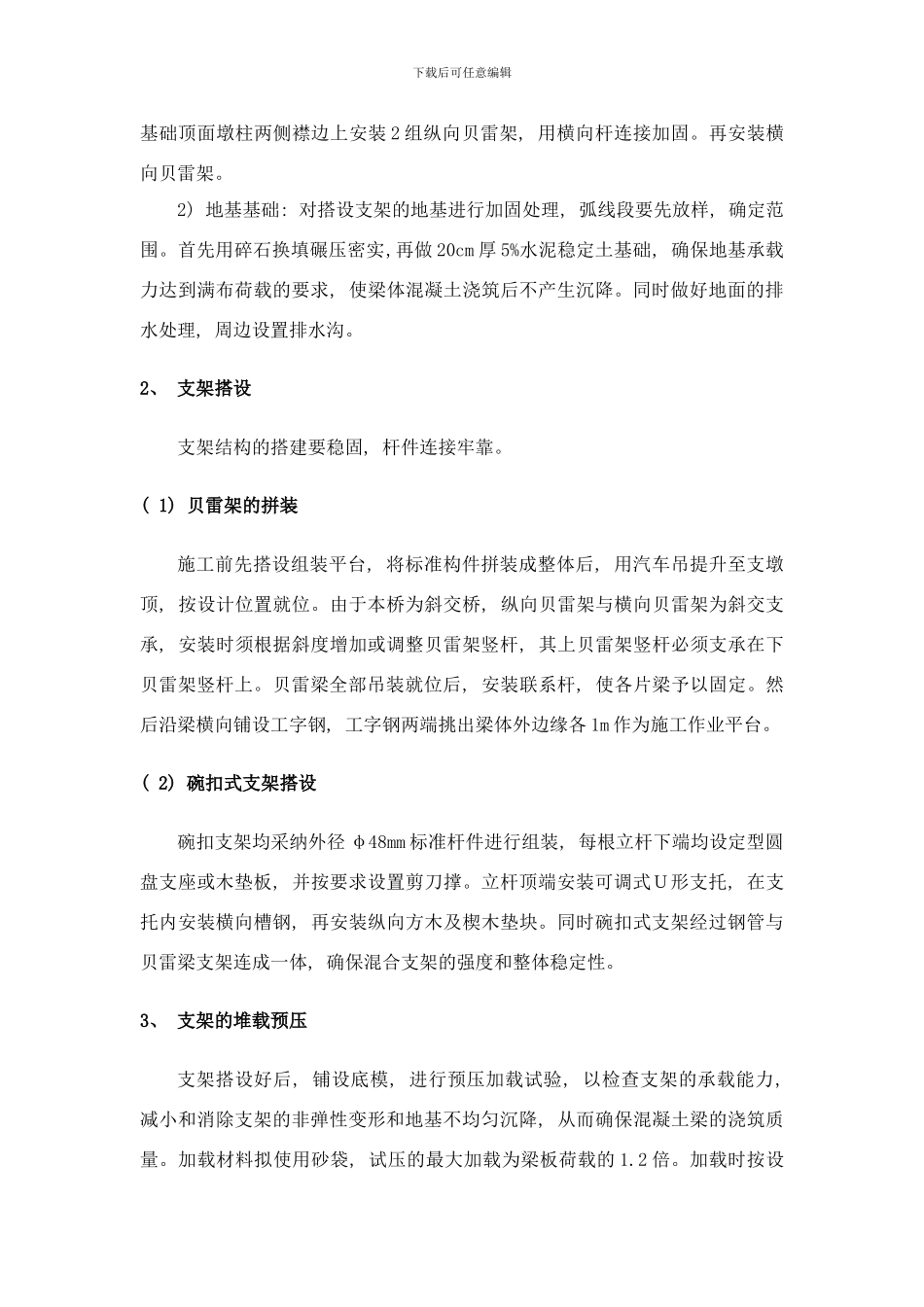

下载后可任意编辑桥梁上部板梁现浇支架安装、 预压、 混凝土现浇与支架拆除施工及安全施工技术一、 支架施工工艺流程1、 贝雷架梁支架施工工艺流程施工准备→1#、 2#墩扩大桩头基础处理→纵向贝雷梁位置放线→纵向贝雷梁安装→横向贝雷梁位置放线→横向贝雷架安装→纵向贝雷梁位置放线横向→纵向贝雷架安装→Ⅰ 14a 工字钢位置放线→横向Ⅰ 14a 工字钢搭设→支架放线→支架搭设→支架校验调整→铺设横向[8#槽钢→铺设纵横方木→ 安装支座→安装底模板、 侧模板→底模板调平→支架预压→支架及底模调整→绑扎底板、 侧板钢筋→安装内模板→安装端模板→绑扎顶板钢筋→自检、 报检→混凝土灌筑→混凝土养护→拆除边模→拆除底模板和支架→桥面沥青混凝土铺装与桥面附属工程施工2、 满堂支架施工工艺流程施工准备→地基处理与硬化→布设排水系统→支架放线→支架搭设→支架校验调整→铺设横向[8#槽钢→铺设纵横方木→安装支座→安装底模板、 侧模板→底模板调平→支架预压→支架及底模调整→绑扎底板、 侧板钢筋→安装内模→安装端模板→绑扎顶板钢筋→自检、 报检→混凝土灌筑→混凝土养护→拆除边模→拆除底模板和支架→桥面沥青混凝土铺装与桥面附属工程二、 支架搭设安装施工1、 支架基础施工1) 桩顶扩大基础, 在施工墩柱前, 施工好扩大桩基础, 检查扩大桩基础顶面高程, 安装环形钢板( 也能够在施工完墩柱后安装) 再施工墩柱。在扩大桩下载后可任意编辑基础顶面墩柱两侧襟边上安装 2 组纵向贝雷架, 用横向杆连接加固。再安装横向贝雷架。2) 地基基础: 对搭设支架的地基进行加固处理, 弧线段要先放样, 确定范围。首先用碎石换填碾压密实,再做 20cm 厚 5%水泥稳定土基础, 确保地基承载力达到满布荷载的要求, 使梁体混凝土浇筑后不产生沉降。同时做好地面的排水处理, 周边设置排水沟。2、 支架搭设支架结构的搭建要稳固, 杆件连接牢靠。( 1) 贝雷架的拼装施工前先搭设组装平台, 将标准构件拼装成整体后, 用汽车吊提升至支墩顶, 按设计位置就位。由于本桥为斜交桥, 纵向贝雷架与横向贝雷架为斜交支承, 安装时须根据斜度增加或调整贝雷架竖杆, 其上贝雷架竖杆必须支承在下贝雷架竖杆上。贝雷梁全部吊装就位后, 安装联系杆, 使各片梁予以固定。然后沿梁横向铺设工字钢, 工字钢两端挑出梁体外边缘各 1m 作为施工作业平台。( 2) 碗扣式支架搭设碗扣支架均采纳外径 φ48mm 标准杆件进行组装, ...
