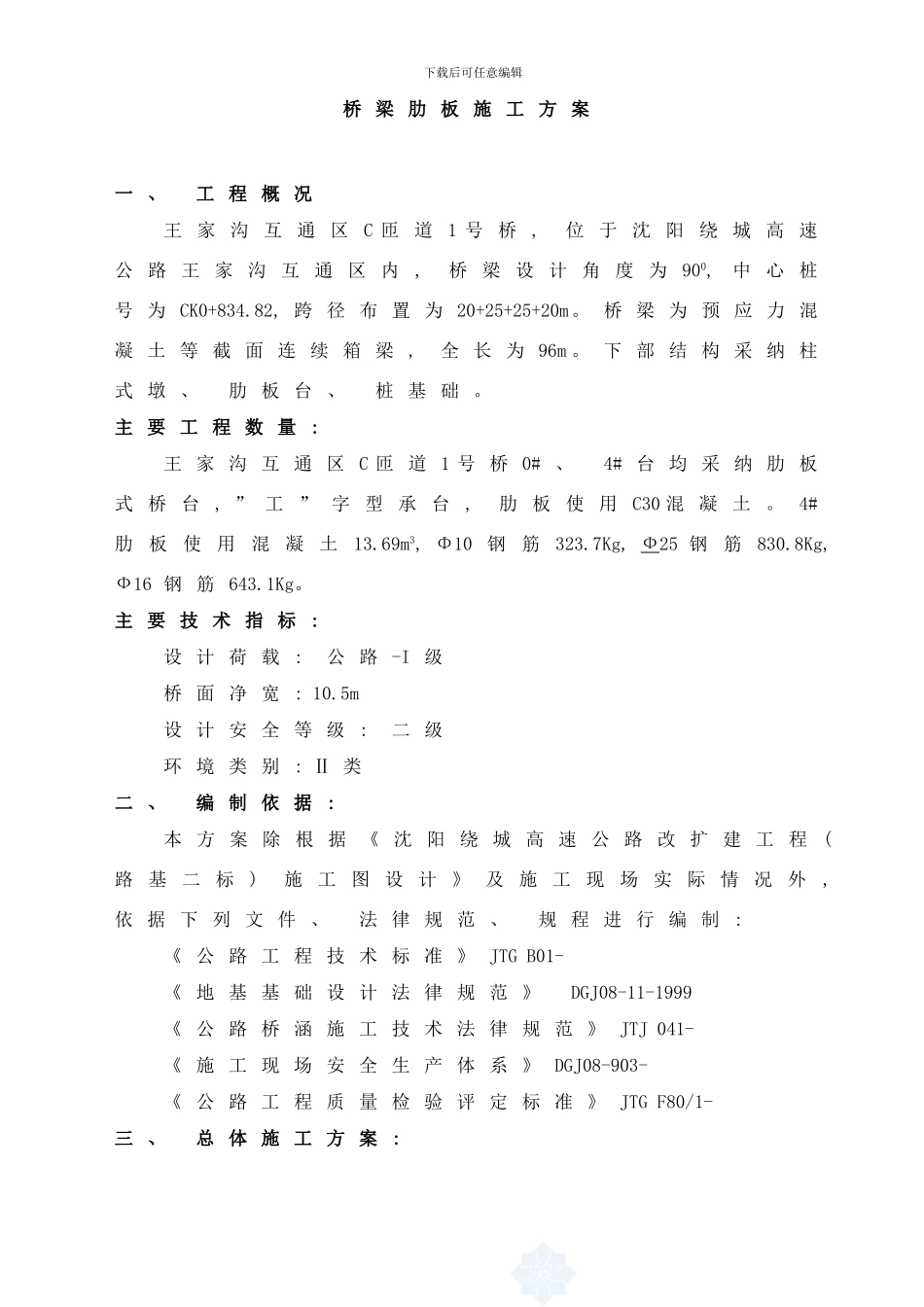

下载后可任意编辑桥 梁 肋 板 施 工 方 案一 、 工 程 概 况王 家 沟 互 通 区 C 匝 道 1 号 桥 , 位 于 沈 阳 绕 城 高 速公 路 王 家 沟 互 通 区 内, 桥 梁 设 计 角 度 为900, 中 心 桩号 为 CK0+834.82, 跨 径 布 置 为 20+25+25+20m。 桥 梁 为 预 应 力 混凝 土 等 截 面 连 续 箱 梁 , 全 长 为 96m 。 下 部 结 构 采 纳 柱式 墩 、 肋 板 台 、 桩 基 础 。主 要 工 程 数 量 : 王 家 沟 互 通 区 C 匝 道 1 号 桥 0# 、 4# 台 均 采 纳 肋 板式 桥 台 , ” 工 ” 字 型 承 台, 肋 板 使 用 C30 混 凝 土 。 4#肋板使用混凝土13.69m3, Φ10 钢筋323.7Kg, Ф25 钢筋830.8Kg, Ф16 钢 筋 643.1Kg。主 要 技 术 指 标 : 设 计 荷 载 : 公 路 -I 级桥 面 净 宽 : 10.5m设 计 安 全 等 级 : 二 级环 境 类 别 : Ⅱ 类二 、 编 制 依 据 : 本 方 案 除 根 据 《 沈 阳 绕 城 高 速 公 路 改 扩 建 工 程( 路基二标) 施工图设计》及施工现场实际情况外, 依 据 下 列 文 件 、 法 律 规 范 、 规 程 进 行 编 制 : 《 公 路 工 程 技 术 标 准 》 JTG B01- 《 地 基 基 础 设 计 法 律 规 范 》 DGJ08-11-1999《 公 路 桥 涵 施 工 技 术 法 律 规 范 》 JTJ 041- 《 施 工 现 场 安 全 生 产 体 系 》 DGJ08-903- 《 公 路 工 程 质 量 检 验 评 定 标 准 》 JTG F80/1- 三 、 总 体 施 工 方 案 : 下载后可任意编辑根 据 施 工 现 场 的 实 际 情 况, 无 支 护 放 坡 分 层 开挖 基 坑 , 钢 筋 为 场 内 集 中 下 料 , 现 场 焊 接 、 绑 扎成 型 , 模 板 使 用 组 合 钢 模 板 或 胶 合 板 , 混 凝 土 采 纳搅 拌 站 集 中 拌 制 , 混 凝 土 浇 筑 采 纳 吊 车 或 溜 槽 水 平分 层 浇 筑 。 四 、 施 工 准 备 : 1 、 技 术 准 备1) 图 纸 审 核在 开 工 之 前 应 组 织 技 术 人 员 进 行 承 台 图 纸 审 核, 充 分 理 解 设 计 意 图, 核 算 标 高 、 及 钢 ...
